ПН6-220-48 / АБМС.ПН6.002.100 РЭ / v.1.1 /14.04.2020

5 Устройство и принцип работы

Конструктивно преобразователь напряжения ПН6-220-48 состоит из сле-

5.1

дующих основных элементов (см. Рисунок 1):

Корпус с размещённой внутри платой преобразователя. Корпус состоит из пла-



стиковой крышки и алюминиевой теплоотводящей пластины – основания. Крыш-

ка и основание соединены винтами.

Входной разъем для подключения сетевого кабеля питания 220В;



Сетевой кабель питания 220В;



Выходная двухконтактная клеммная колодка для подключения нагрузки по-

5.2

стоянного тока:

- контакт положительного полюса нагрузки «+48 В»;



- контакт отрицательного полюса нагрузки «–48 В»;



Вход и выход преобразователя имеют гальваническую развязку.



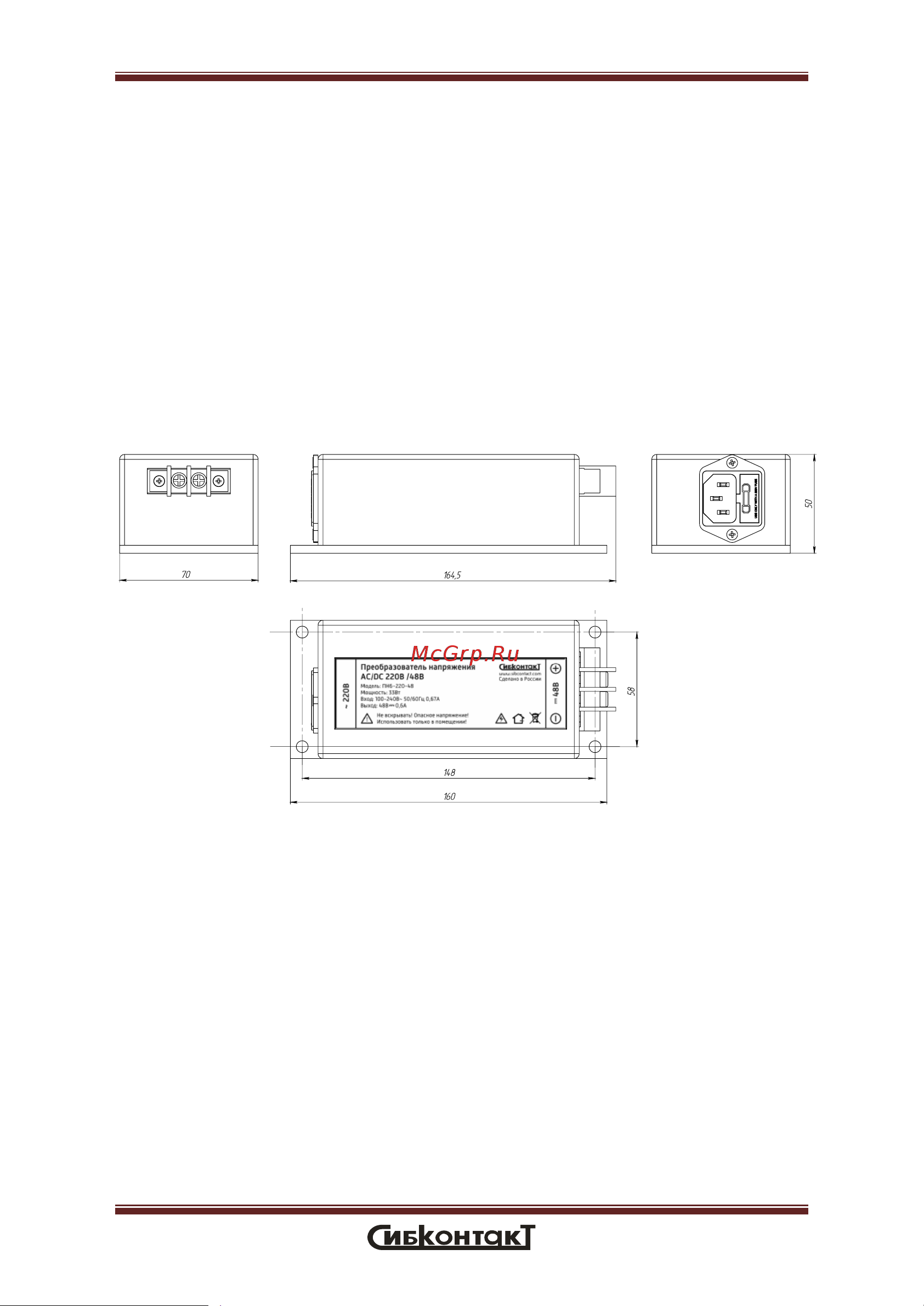

Рисунок 1 Внешний вид преобразователя

В конструкции преобразователя предусмотрены следующие встроенные

5.3

схемы защиты: тепловая защита; от короткого замыкания; от перегрузки.

Тепловая защита - защита от перегрева, причиной которого может быть экс-

5.4

плуатация при предельных нагрузках и (или) при повышенной температуре окружающей

среды, срабатывает и отключает преобразователь при достижении критической темпера-

туры радиоэлементов внутри корпуса; после остывания преобразователь вновь автомати-

чески включается.

Защита от короткого замыкания в нагрузке работает следующим образом:

5.5

при возникновении короткого замыкания в цепи нагрузки срабатывает защита, которая

мгновенно отключает преобразователь. После отключения периодически анализируется

состояние нагрузки преобразователя. В случае устранения короткого замыкания в цепи
