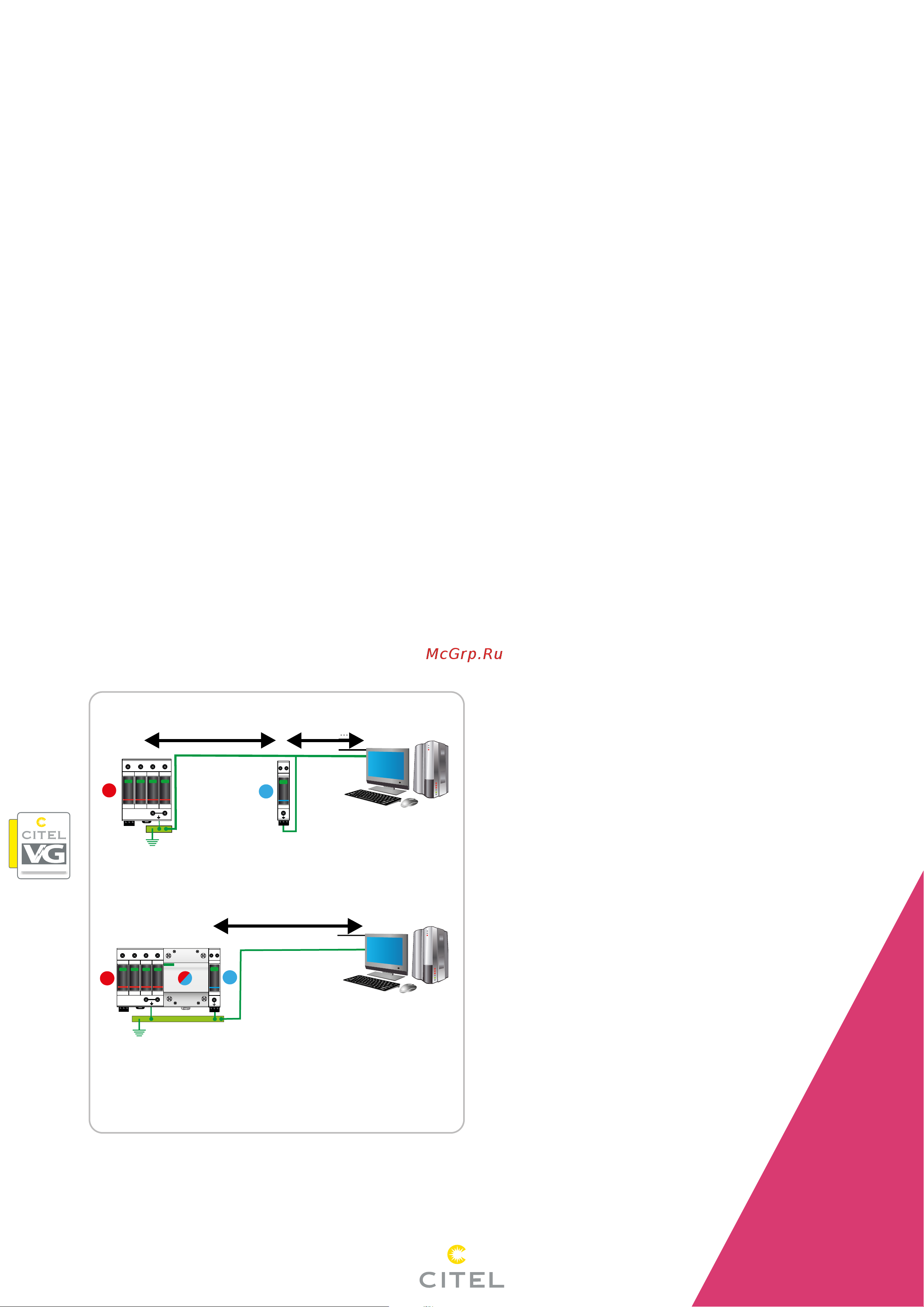

P2 : Первичное устройство защиты от перенапряжений (пример DAC50)

P3 : Вторичное устройство защиты от перенапряжений (пример DAC15C)

L : Координирующий дроссель (пример DSH35)

L1 : Длина провода между устройствами защиты от перенапряжений

L2 : Длина провода между устройством защиты от перенапряжений и

установкой

Координация проводом

Координация дросселем

Координация устройств защиты от

перенапряжений

С целью обеспечения максимально эффективной защиты

необходимо создать схему «координации», что означает

установку «первичного» УЗИП на входе в сеть и «вторичного»

УЗИП рядом с чувствительным оборудованием.

Такая комбинация требуется в следующих двух случаях:

- Высокочувствительное оборудование:

Повышение уровня защиты.

- Значительная длина (больше 10 м) провода между защища-

емым оборудованием и первичным УЗИП:

Снижение вторичных перенапряжений, создаваемых при

передаче импульса. Эффективная к

оординация УЗИП

выполняется путем включения между первичным и вторичным

УЗИП:

- провода минимальной длины (> 10 м).

или

- координирующего дросселя (линейка DSH).

Координация с УЗИП VG-технологии

При использовании технологии VG нет необходимости

рассчитывать длину провода или использовать дроссель .

L2 < 10 m

L1 L2 L3 N

L N

L2 < 10 m

L1 L2 L3 N

L N
