4
3
7
45-65 mm
o30mm
2
6
180°
5
2.
4
1.
8
2
10
m, S=0.5mm
2
4
0
m,
S=1mm
2
6
0
m,
S=1,5mm
2
10
0
m,
S=2mm
Двужильный, медный
кабель сечением:
10
AC/DC 8-12V
10W
Электропитание:
1
9
3
1
2
1 2 3
4
7
10
8
11
5 6
9
90°!

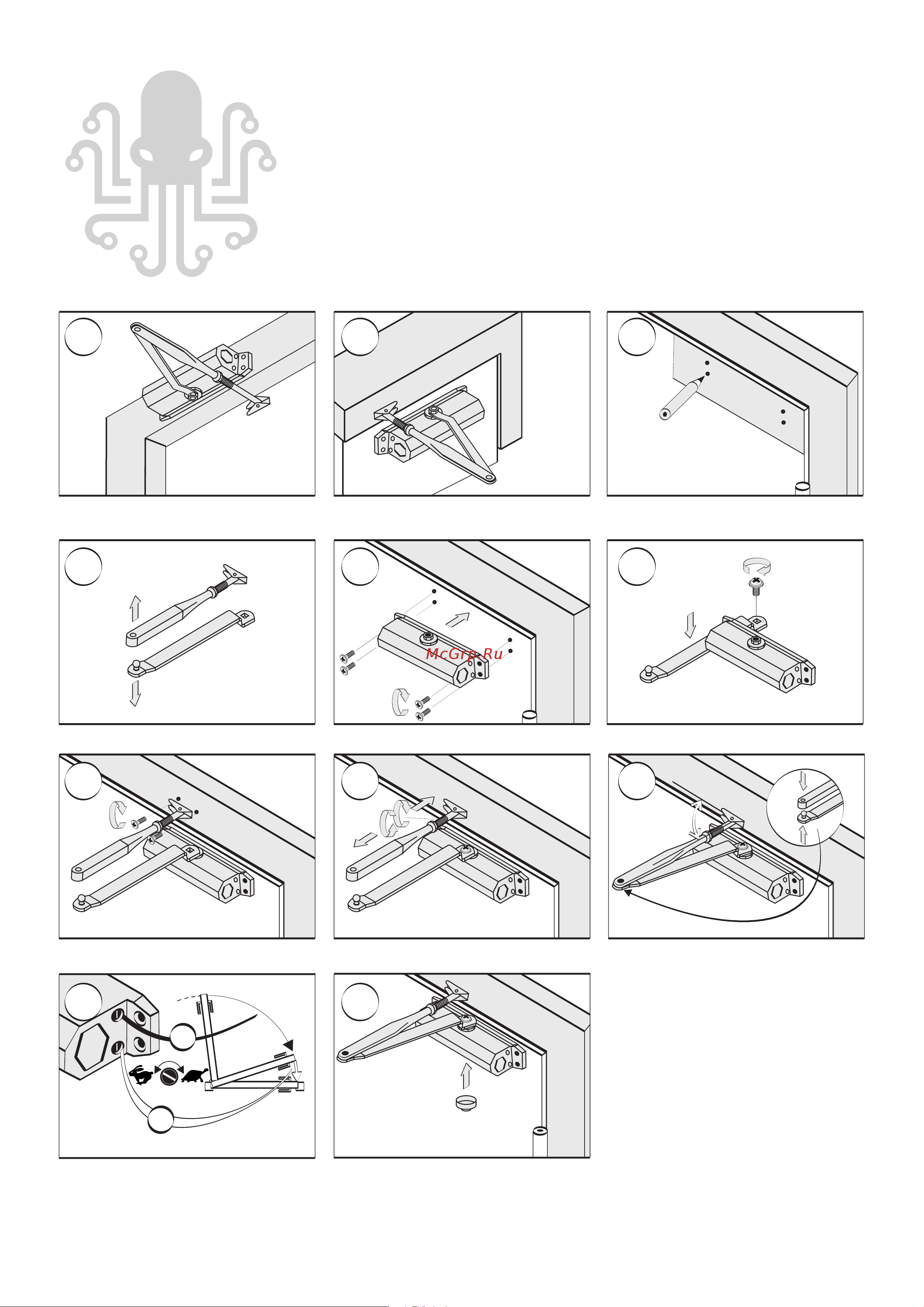

1. УСТАНОВКА ДОВОДЧИКА
2. УСТАНОВКА ЭЛЕКТРО-
МЕХАНИЧЕСКОГО ЗАМКА
1 Выбираем расположение доводчика. Доводчик
должен быть распложен регулировочными
винтами в сторону дверных петель.
2 В зависимости от типа и материала двери
доводчик может быть установлен на дверной
коробке или на дверном полотне.
3 Размечаем место крепления доводчика при
помощи монтажного шаблона.
4 Рассоединяем основной рычаг доводчика и
регулируемый рычаг.
5 Прикручиваем доводчик к месту установки. 6 Прикручиваем основной рычаг к доводчику.
10 При помощи регулировочных винтов
устанавливаем необходимую скорость основного
хода двери и дохлопа.
11 Закрыть незадействованный крепеж доводчика
декоративным колпачком.
7 Прикручиваем лапку регулируемого рычага к
месту установки.
8 Отпускаем гайку для фиксации, регулируем
необходимую длину рычага.
9 Угол между регулируемым рычагом и
плоскостью двери должен составлять 90 град.
Фиксируем длину рычага гайкой.
1 Сверлим отверстие в двери для личинки замка. 2 Прикручиваем личинку замка к двери при
помощи монтажной пластины.
3 Снимаем верхнюю крышку с замка.
4 Соединив механизм личинки с механизмом
разблокировки размечаем точки крепления замка
на двери.
5 Прикручиваем замок. При необходимости
сменить направление закрытия замка,
разворачиваем ригель, фиксируем на шплинт.
6 Прикручиваем монтажную пластину ответной
части замка.
7 Прикручиваем ответную часть замка к
монтажной пластине.
8 Подключаем провода от контроллера к
соленоиду замка (см. стр. 9).
9 Закрываем и фиксируем верхнюю крышку
замка.
10 Сечение провода для соединения замка с
контроллером выбираем исходя из протяжен-
ности линии между замком и контроллером.
