соединен с основанием. К основанию винтами поз.13 крепится электродвигатель.

Выходной конец вала электродвигателя входит через отверстие в основании в

камеру измельчения. На конце вала установлен нож, закрепленный гайкой поз11.

Схема электрическая принципиальная привода измельчителя показана на

Рисунке 1. В измельчителе применяется электродвигатель ДК105-750/220 У2 с

двойной изоляцией, имеющей 2-ой класс электробезопасности, не требующий

заземления корпуса изделия.

ХР – евровилка двухполюсная со шнуром.

ХА – гнезда стыковочные однополюсные (6 шт)

QS – выключатель двухполюсной

УП – устройство предохранительное с плавким предохранителем на 10 А

М – электродвигатель коллекторный однофазный с двойной изоляцией выходного

вала и присоединительного фланца

УР – регулятор оборотов

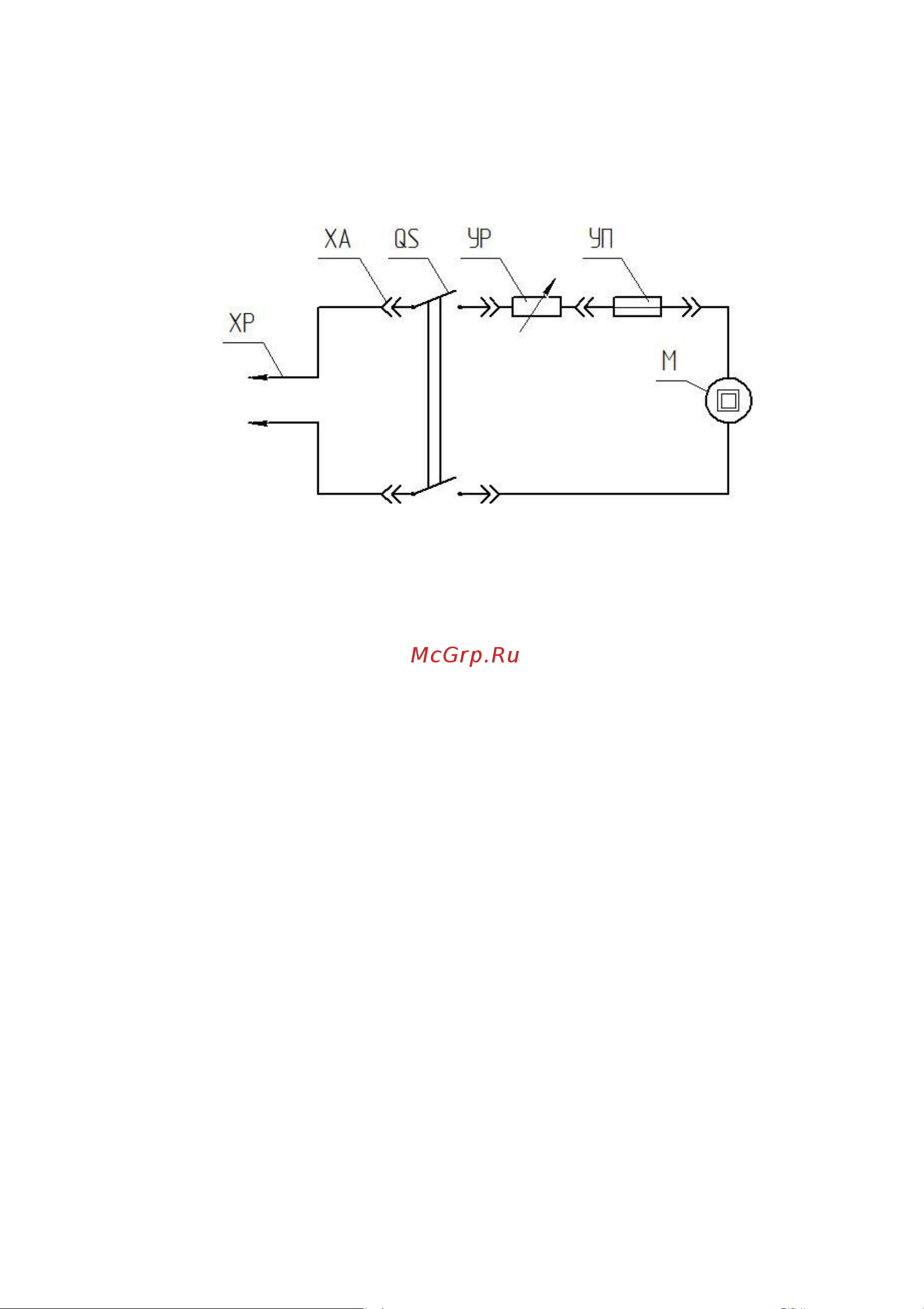

Рисунок 1. Схема электрическая принципиальная измельчителя

6 ПОДГОТОВКА К РАБОТЕ

Распаковать измельчитель и ознакомиться с его устройством, прочитав

настоящее руководство по эксплуатации.

Закрепить корпус измельчителя на соответствующий рабочий стол тремя

болтами с гайками или саморезами через предусмотренные в основании корпуса

отверстия.

Удалить из кормов посторонние предметы: камни, сор и т.д.

Подсоединить сетевой шнур в розетку электросети.

7 ПОРЯДОК РАБОТЫ

7.1 Для измельчения зерна установить изогнутый нож и сито, как показано на

рисунке 2.

7.1.1 Ручку регулятора оборотов установить в крайнее правое положение (MAX).

7.1.2 Нажать на клавишу переключателя поз.4 в положение «Вкл».
