АРБАЛЕТНЫЙ

ТРУБОГИБ

Руководство по эксплуатации

Модель 23523

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Перед эксплуатацией трубогиба внимательно изучите настоящее руководство по эксплуатации и строго

выполняйте содержащиеся в нем требования.

Храните данное руководство в течение всего срока службы изделия.

Назначение

Профессиональный инструмент для гибки труб из

отожженой меди, алюминия, мягкой меди в обо-

лочке и металлопластиковых труб систем пресс-

фитинга под углами от 0 до 90º (и более при гибе

в несколько этапов).

Используется при монтаже систем водоснабже-

ния, отопления и кондиционирования, систем по-

догрева пола, гидравлических систем и т. д.

Подготовка к работе

Рекомендуется использовать для работы только

отожженную медную трубу. Если при монтаже ис-

пользуется не отожжённая медная труба, перед

работой обязательно отожгите её в месте изгиба

и дайте остыть. Рекомендуется использовать бес-

шовные трубы, в противном случае, шов может

разойтись в месте изгиба.

Порядок работы

1. Выберите перекладину с подходящими для

изгибаемой трубы упорами (смотрите соответ-

ствующую маркировку на упорах перекладины)

и закрепите её на ручке при помощи винта с

барашком, используемые упоры должны на-

ходиться на верхней стороне перекладины.

Упоры с выбранным значением трубы должны

быть повернуты в центр, к толкателю.

2. Возьмите из кейса насадку (полукруглый ги-

бочный сегмент), соответствующую размеру

изгибаемой трубы, и разместите ее на торце

толкателя.

3. При необходимости, держа собранный трубо-

гиб толкателем вверх, оттяните рукоятку храпо-

вого механизма от корпуса до упора, пока тол-

катель не займёт крайнее нижнее положение.

Поместите изгибаемую трубу в выемки упоров

и, придерживая трубу, несколько раз нажмите

на рукоятку храпового механизма, пока насадка

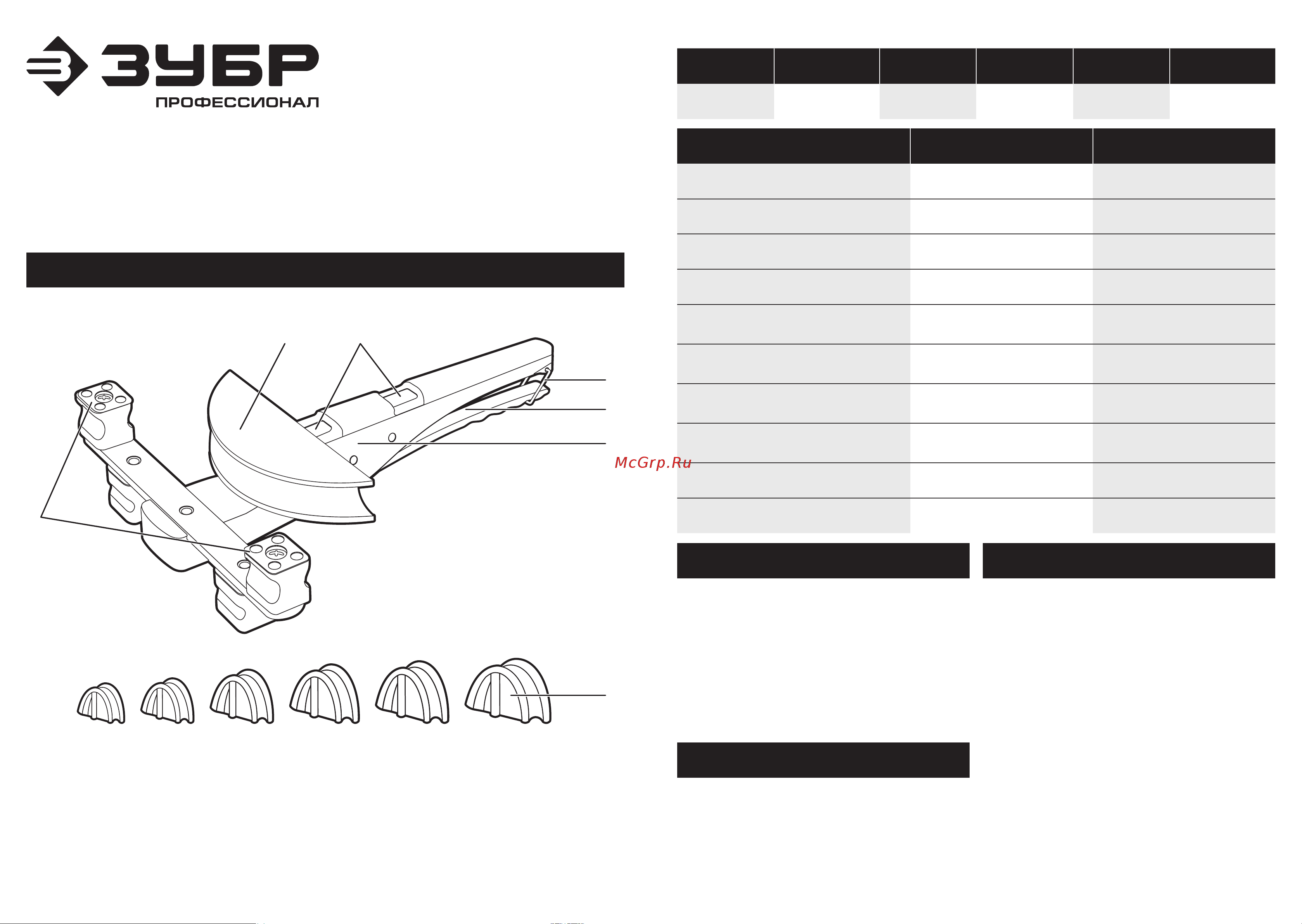

Устройство изделия

Комплект поставки Размеры Количество

Трубогиб, мм 320х50х70 1 шт.

Сменный гибочный сегмент 1/4 AF 4.75, 6 мм / 1/4" 1 шт.

Сменный гибочный сегмент 5/16 AF 7, 8 мм / 5/16" 1 шт.

Сменный гибочный сегмент 10 9, 10 мм / 3/8" 1 шт.

Сменный гибочный сегмент 12

11, 12 мм / 1/2"

10U (в оболочке)

1 шт.

Сменный гибочный сегмент 15

14, 15 мм / 5/8"

12U (в оболочке)

1 шт.

Сменный гибочный сегмент 18

17, 18 мм / 3/4"

14U / 15U / 16U (в оболочке)

1 шт.

Сменный гибочный сегмент 22

20, 21, 22 мм / 7/8"

18U (в оболочке)

1 шт.

Сменная перекладина с упорами на все размеры сегментов 2 шт.

Пластиковый кейс для хранения, мм 420х 285х 84 1 шт.

Основные технические характеристики

Артикул

Максимальное

усилие, Н

Диаметры

насадок

Диаметры

насадок, мм

Ход штока,

мм

Угол изгиба за

один проход

23523 5000 1/4–7/8" 4.75–22 105 90°

1. Корпус трубогиба

2. Перекладина с упорами (опорные ножки)

3. Рукоятка

4. Фиксатор рукоятки

5. Силовая рейка (толкатель)

6. Гибочный сегмент
