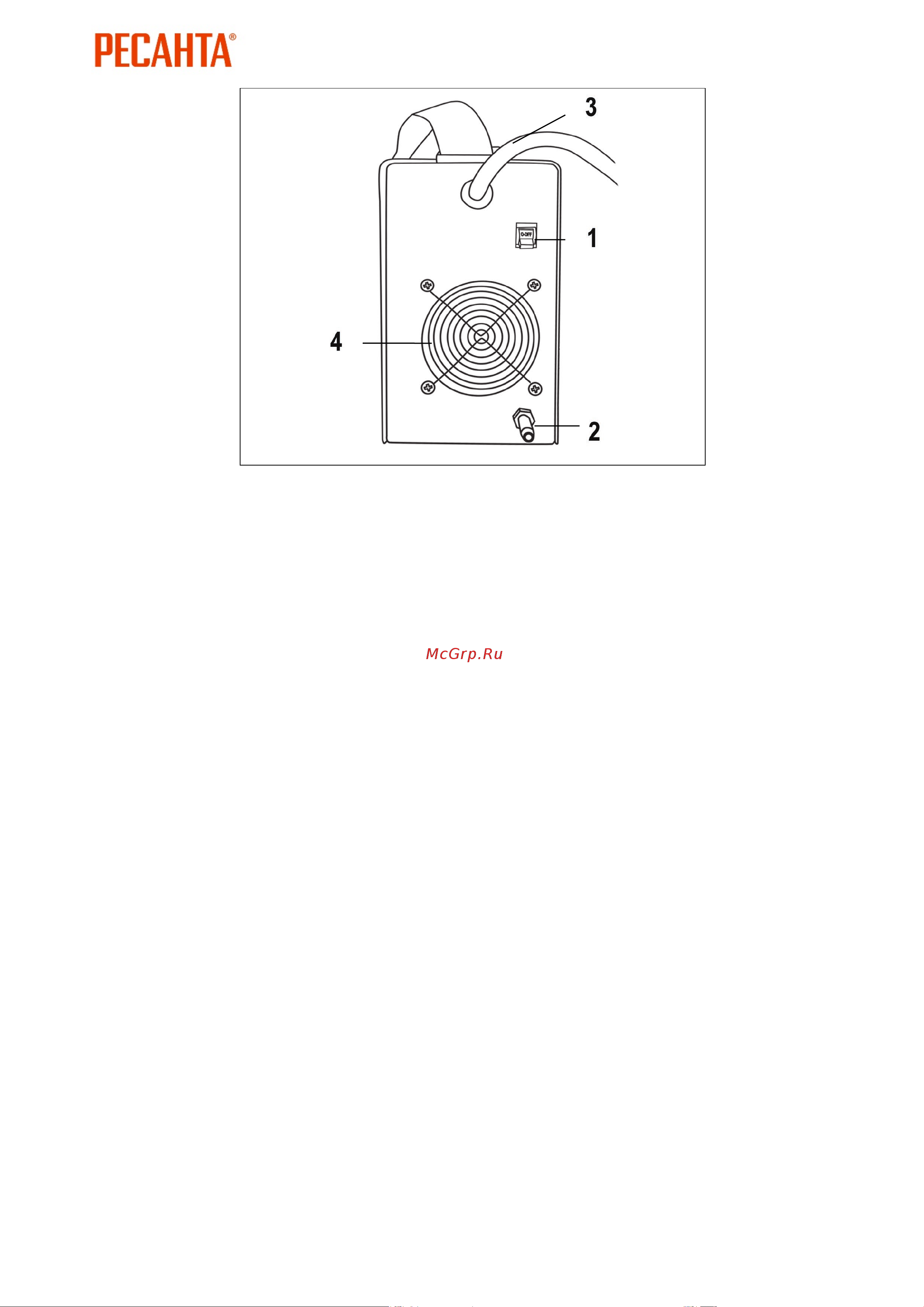

Рис. 3. Задняя панель САИ АД

*Внешний вид устройства может отличаться от изображенного на рисунке.

1. Кнопка включения/выключения

2. Штуцер входа газа (ø 8 мм)

3. Сетевой кабель

4. Вентиляционные отверстия

• Тумблер переключения режимов TIG и ММА – необходим для

переключения режимов сварочного аппарата со сварки в защитных газах

на ручную дуговую сварку и наоборот.

• Регулятор величины сварочного тока для режима TIG и регулятор

величины сварочного тока для режима ММА – необходим для

определения оптимального тока для получения качественного шва во всех

режимах

• Регулировка форсажа дуги – режим повышения тока при уменьшении

длины дуги. Повышает стабильность процесса сварки, предотвращает

залипание электрода.

• Индикатор “TIG/ВЧ” – означает включение аппарата в режим сварки в

среде защитных газов (аргоне), при котором зажигание дуги происходит с

помощью высокочастотного разряда.

• Индикатор “TIG/ОТРЫВ” – означает включение аппарата в режим сварки

в среде защитных газов (аргоне), при котором зажигание дуги происходит

отрывом электрода.

• Режим 2Т/4Т — В режиме 2Т нажатие кнопки управления горелкой

запускает процесс сварки, отпускание — прерывает. В режиме 4Т, сварка

начинается после кратковременного нажатия кнопки управления на

горелке и отключается после повторного нажатия. Данная функция

позволяет не держать нажатой кнопку на горелке при сварки

продолжительных швов.
