6 Пуск в эксплуатацию
Logano G334 WS / G334 WS сдвоенные котлы – 6 720 809 553 (2015/09)
34
▶ Проверьте с помощью пенообразующего средства все места
соединений на всём пути газа до горелки (измерительный
штуцер, форсунки, резьбовые соединения и др.).
6.3.8 Проведение замеров
▶ Для следующих измерений нужно сделать отверстие для
замеров на соединительном участке трубы отвода дымовых
газов [1].
Расстояние от прерывателя тяги должно быть равно двум диаметрам
трубы (AA).
Если соединительный участок сразу за прерывателем тяги соединён
с коленом, то точку замера нужно расположить перед этим изгибом:
▶ Отметьте точку замера перед изгибом.
▶ Точка замера [1] должна находиться на стороне трубы,
отвёрнутой от котла. Просверлите отверстие Ø 8 мм в дымовой
трубе.

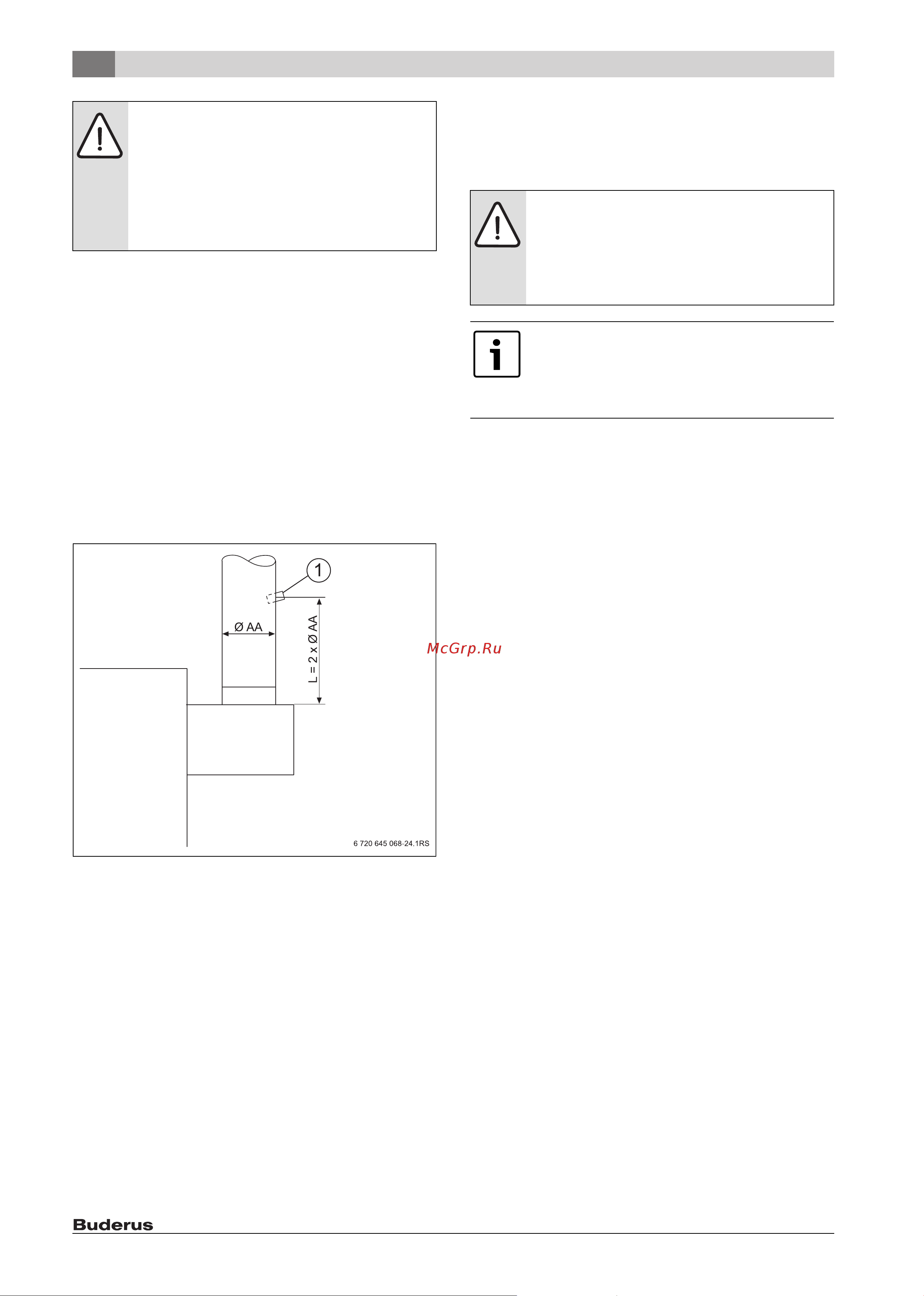

Рис. 42 Точка замера на дымовой трубе
[1] Точка замера
▶ Установите пусковой выключатель на системе управления в
положение 0 (выкл).
▶ Откройте минимум два вентиля на отопительных приборах.
▶ Подсоедините анализатор дымовых газов к точке замера.
▶ Установите пусковой выключатель на системе управления в
положение I (вкл).
▶ Переключите систему управления на ручной режим или на
режим контроля дымовых газов.
▶ Установите регулятор температуры котловой воды на
максимальное значение.
▶ Выполните в точке замера [1] следующие измерения:
– Напор (разрежение)
– Потери тепла с дымовыми газами
– Содержание CO
6.3.9 Напор
Рекомендуемые значения напора (разрежения в дымовой трубе)
находятся в пределах от 3 Па (0,03 мбар) до 5 Па (0,05 мбар). При
значениях больше 10 Па (0,1 мбар) мы рекомендуем установить
устройство подачи дополнительного воздуха.
6.3.10 Потери тепла с дымовыми газами
Потери тепла с дымовыми газами могут составлять 9 %.
Более высокие значения указывают на ошибку в измерении или
загрязнение котла или горелки.
▶ Проверьте измерительный прибор.
-или-
▶ Выполните чистку ( глава 9, стр. 39).
6.3.11 Содержание CO
Содержание CO в безвоздушном состоянии должно быть 400 ppm
или 0,04 % от объёма.
Значения > 400 ppm указывают на неправильную регулировку
горелки, загрязнение горелки или теплообменника или на
неисправность горелки.
▶ Установите причину.
▶ Устраните ошибку. При этом котёл должен работать.
6.3.12 Завершение измерений
▶ Установите пусковой выключатель на системе управления в
положение 0 (выкл).
▶ Отсоедините анализатор дымовых газов и установите заглушку.
6.4 Эксплуатационные испытания
▶ При пуске в эксплуатацию и при ежегодном осмотре проверяйте
работоспособность всех приборов регулирования, управления и
безопасности и правильность их настройки.
▶ Проверьте отсутствие утечек газа и воды.
6.4.1 Проверка предохранительного ограничителя
температуры (STB)
См. документацию на систему управления
6.4.2 Измерение тока ионизации
1. Имитируйте неисправность, для чего:
▶ Установите пусковой выключатель на системе управления в
положение O (выкл).
▶ Удалите защиту от касания [1] на контрольном кабеле и
разъедините штекерное соединение.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за короткого замыкания!
▶ Перед определением мест утечек укройте
чувствительные приборы.
▶ При распылении средств для определения утечек
не направляйте струю на провода, штекеры и
электрические соединения, не допускайте
попадания капель на них.
OПACHO: опасно для жизни из-за отравления
выходящими дымовыми газами!
▶ Учтите, что котёл можно эксплуатировать только с
дымовой трубой или системой отвода дымовых
газов, которые обеспечивают необходимый
напор в рабочем режиме.
Слишком высокий напор приводит к потерям тепла и,
как следствие, к повышенным расходам на
отопление. Из-за этого при определении потерь с
дымовыми газами может быть допущена ошибка
измерения.
