AMPERA Plus

Руководство по установке и эксплуатации

стр. 9

электрические котлы

BAXI AMPERA Plus 4.5-6.5 кВт

1 - Корпус котла

2 - Основание котла

3 - Кожух котла

4 - Расширительный бак

5 - Циркуляционный насос

6 - Предохранительный клапан

7 - Манометр

8 - Пульт управления

9 - Блок силовой

10 - Блок нагревательных элементов

11 - Вводной автомат

12 - Патрубок входа теплоносителя

13 - Патрубок выхода теплоносителя

14 - Патрубок сброса теплоносителя из клапана

15 - Автоматический воздухоотводчик

16 - Датчик перегрева

17 - Датчик давления воды

18 - Датчик температуры воды

19 - Ввод для силового кабеля

20 - Винт для присоединения заземления

21 - Предохранитель насоса и клапана (4А)

22 - Ввод для кабелей, датчиков температуры

воздуха, термостата

23 - Кронштейн настенный

24 - Шуруп 6х50

25 - Пластиковый дюбель

26- Расцепитель

27 - Кнопка отключения блока индикации, блока

управления и циркуляционных насосов

28 - Предохранитель пульта управления (2А)

29 - Замок защелка

30 - Колодка для подключения фазы «L» ИБП

31 - Колодка для подключения нейтрали «N» ИБП

32 - Перемычка

33 - Верхний люк

34 - Доп. крепление кронштейна

35 - Нижний люк

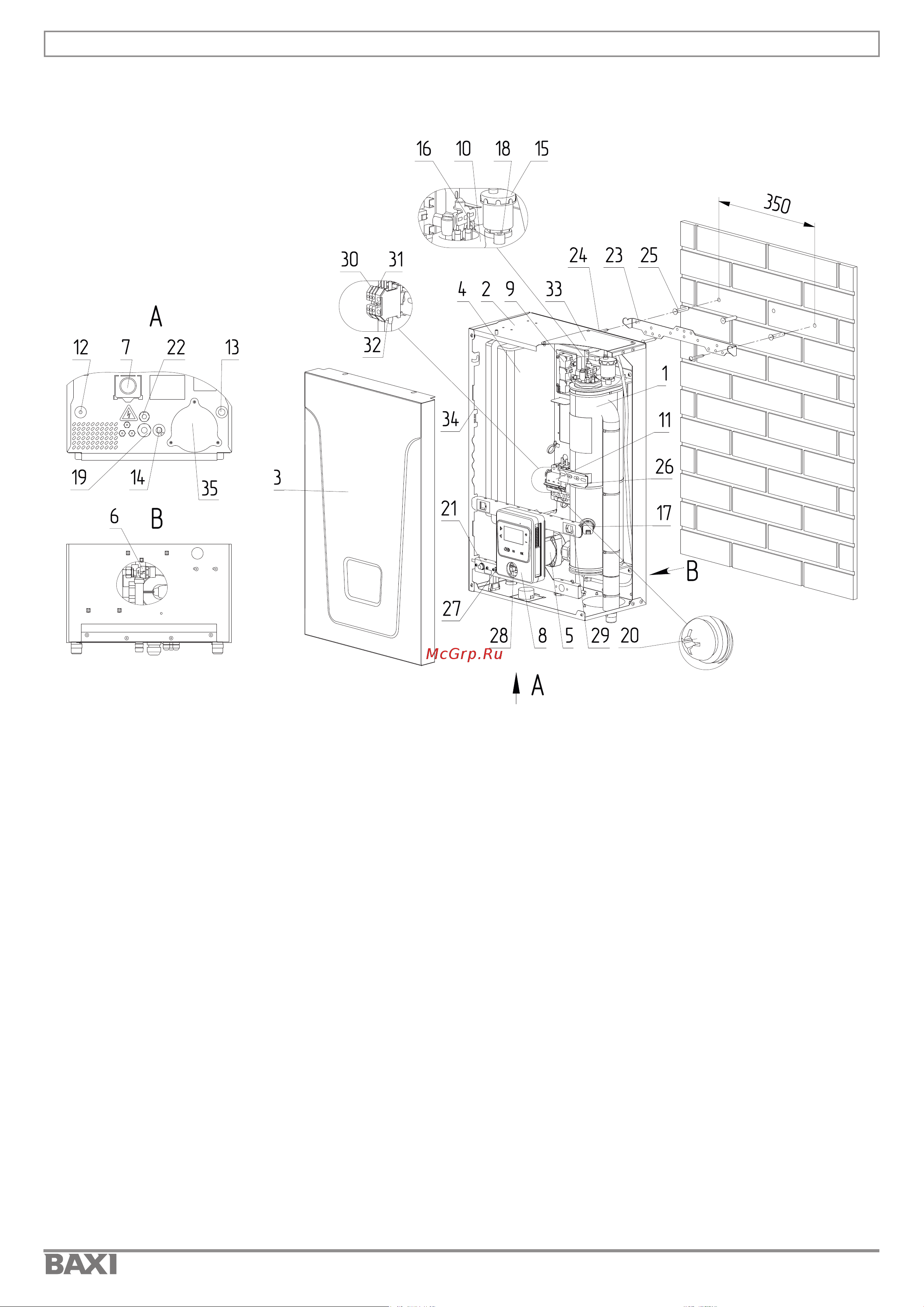

Рис.1 Конструкция котла

4. УСТРОЙСТВО ЭЛЕКТРОКОТЛА

4.1. Устройство электрического котла BAXI Ampera Plus 6 квт
