Таблица неисправностей
При появлении на дисплее любого кода неисправности, кроме «F37», (см. далее):
• нажмите кнопку «RESET»;
• если работа котла не восстановилась, обратитесь в Авторизованный сер-
висный центр, сообщите код неисправности и, по возможности, обстоя-
тельства, сопутствующие появлению неисправности.
При появлении неисправности «F37» определите по манометру котла вели-
чину давления в системе отопления и при помощи крана подпитки восстановите
давление до «1», при этом код неисправности исчезнет и котёл автоматически
включится. Если этого не произошло или вскоре неисправность появилась сно-
ва – обратитесь в Авторизованный сервисный центр.
Таблица 9. Перечень неисправностей
Код не-
исправ-
ности
Неисправность Возможная причина Способ устранения
A01
Не состоялся
розжиг горелки
Отсутствие газа
Проверьте, что газ поступает
в котел равномерно и что из тру
-
бопроводов стравлен воздух
Неисправность электрода
Проверьте кабель электрода,
правильность установки и отсут
-
ствие на электроде отложений
Неисправный газовый
клапан
Проверьте и замените газовый
клапан
Слишком низкая мощ
-
ность розжига
Отрегулируйте мощность
розжига
А02
Сигнал наличия
пламени при
выключенной
горелке
Неисправность электрода
Проверьте электрические соеди
-
нения электрода
Неисправность электрон
-
ной платы
Проверьте электронную плату
А03
Перегрев, срабо
-
тал термостат си-
стемы отопления
Поврежден термостат
системы отопления
Проверить правильность уста
-
новки и исправность термостата
системы отопления
Отсутствие циркуляции
воды в системе
Проверьте циркуляционный
насос
Наличие воздуха в систе
-
ме отопления
Стравите воздух из системы
отопления
Засорение системы
отопления
Проверьте чистоту грязевого
фильтра системы
F05
Для котлов
«C» – сработал
термостат дымо-
удаления
Неэффективное дымоу
-
даление
Проверьте состояние и тягу
дымохода
Нарушение электрических
соединений термостата
дымоудаления
Проверьте электрические соеди
-
нения термостата дымоудаления
Для котлов «F» –
несвоевремен
-
ное замыкание
/ размыкание
контактов реле
давления воздуха
Контакт репе давления
воздуха разомкнут
Проверьте реле давления
воздуха/ Вентилятор/ Разъем
вентилятора
Неправильно подключен
провод к реле давления
воздуха
Проверьте правильность под
-
ключения проводов
Неверная диафрагма
Проверьте диафрагму на соот
-
ветствие
Дымоход неверных раз
-
меров или забит
Проверьте длину дымовых кана-
лов/ Очистите дымовые каналы
А08
Сбой в работе
одного из
температурных
датчиков
При запуске горелки
показания температуры
не изменяются в течение
1 минуты
Проверить правильность уста
-
новки датчика
F10
Сбой в работе
датчика NTC
на трубопроводе
подачи
Датчик поврежден
Проверьте провод датчика или
замените датчик
Короткое замыкание в со
-
единительном кабеле
Обрыв соединительного
провода
F11
Сбой в работе
датчика NTC
системы ГВС
Датчик поврежден
Проверьте провод датчика или
замените датчик
Короткое замыкание в со
-
единительном кабеле
Обрыв соединительного
провода
A23, A24
Сбой параметров
платы
Неправильно задано
значение параметра
электронной платы
Проверьте и при необходимости
измените параметр платы
F37
Недостаточное
давление воды
в системе ото
-
пления
Слишком низкое давле
-
ние в системе
Заполните систему водой
Реле давление воды
не подсоединено или
повреждено
Проверьте датчик
F41
Слишком боль
-
шая скорость
нарастания тем-
пературы в конту-
ре отопления
Не циркулирует вода
в отопительной системе
Проверьте циркуляционный
насос
Наличие воздуха
в системе
Стравите воздух из системы
отопления
Засорение системы
отопления
Проверьте чистоту грязевого
фильтра системы
F50
Отсутствие
тока клапана
модуляции
Обрыв цепи клапана
модуляции
Проверьте исправность цепи.
Замените газовый клапан
Для котлов с открытой камерой сгорания нельзя отключать устройство
безопасного отвода продуктов сгорания. Вмешательство – опасно для жизни.
Установку и ремонт устройства отвода продуктов сгорания должна произво-
дить организация имеющая необходимы разрешительные документы на прове-
дение данных работ. При повторяющихся отключениях котла, связанных с на-
рушением тяги, необходимо незамедлительно обратиться в обслуживающую
организацию, дальнейшее использование аппарата – запрещено.
5. ХАРАКТЕРИСТИКИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
5.1 Общий вид и основные узлы

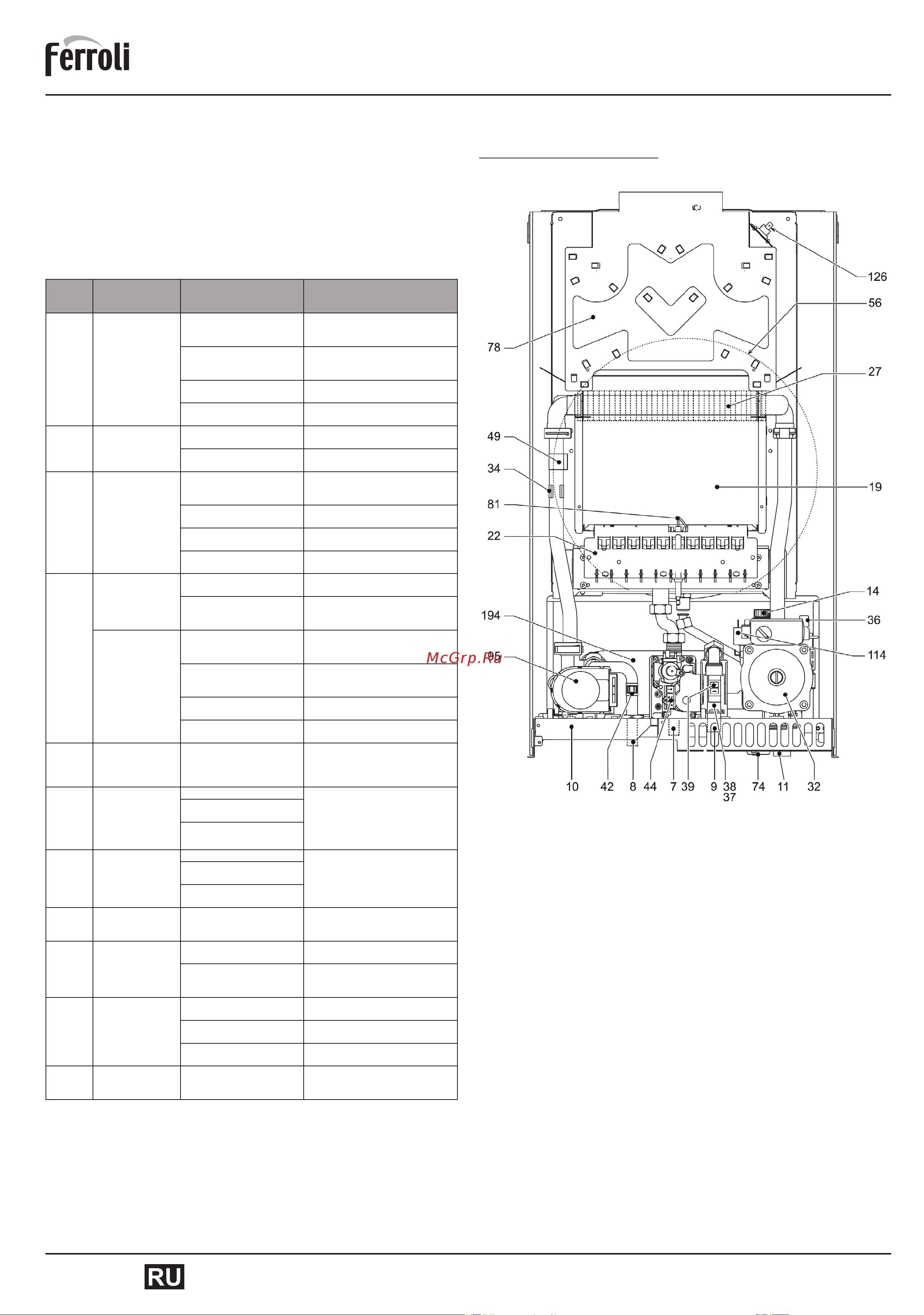

Рис. 17а. Конструкция VITABEL С32
5) Закрытая камера
7) Подвод газа
8) Выход воды системы ГВС
9) Вход воды в систему отопления
10) Подача воды в систему ГВС
11) Обратный трубопровод
системы отопления
14) Предохранительный клапан
16) Вентилятор
19) Камера сгорания
22) Горелка
27) Основной теплообменник
28) Дымовой коллектор
29) Коллектор на выходе дыма
32) Циркуляционный насос
системы отопления
34) Температурный датчик
системы отопления
36) Автоматический воздухоотвод
37) Фильтр на входе холодной воды
38) Датчик протока ГВС
39) Ограничитель расхода воды
42) Датчик температуры воды
в системе ГВС
43) Реле давления воздуха
44) Газовый клапан
49) Предохранительный термостат
56) Расширительный бак
74) Кран для заливки воды
в систему отопления
78) Прерыватель тяги
81) Электрод
95) Трехходовой кран
с сервоприводом
114) Реле давления воды
126) Термостат дымоудаления
187) Диафрагма продуктов сгорания
194) Теплообменник системы ГВС
241) Байпас
Условные обозначения рис. 16a, рис. 16б,
рис. 17 и рис. 18
