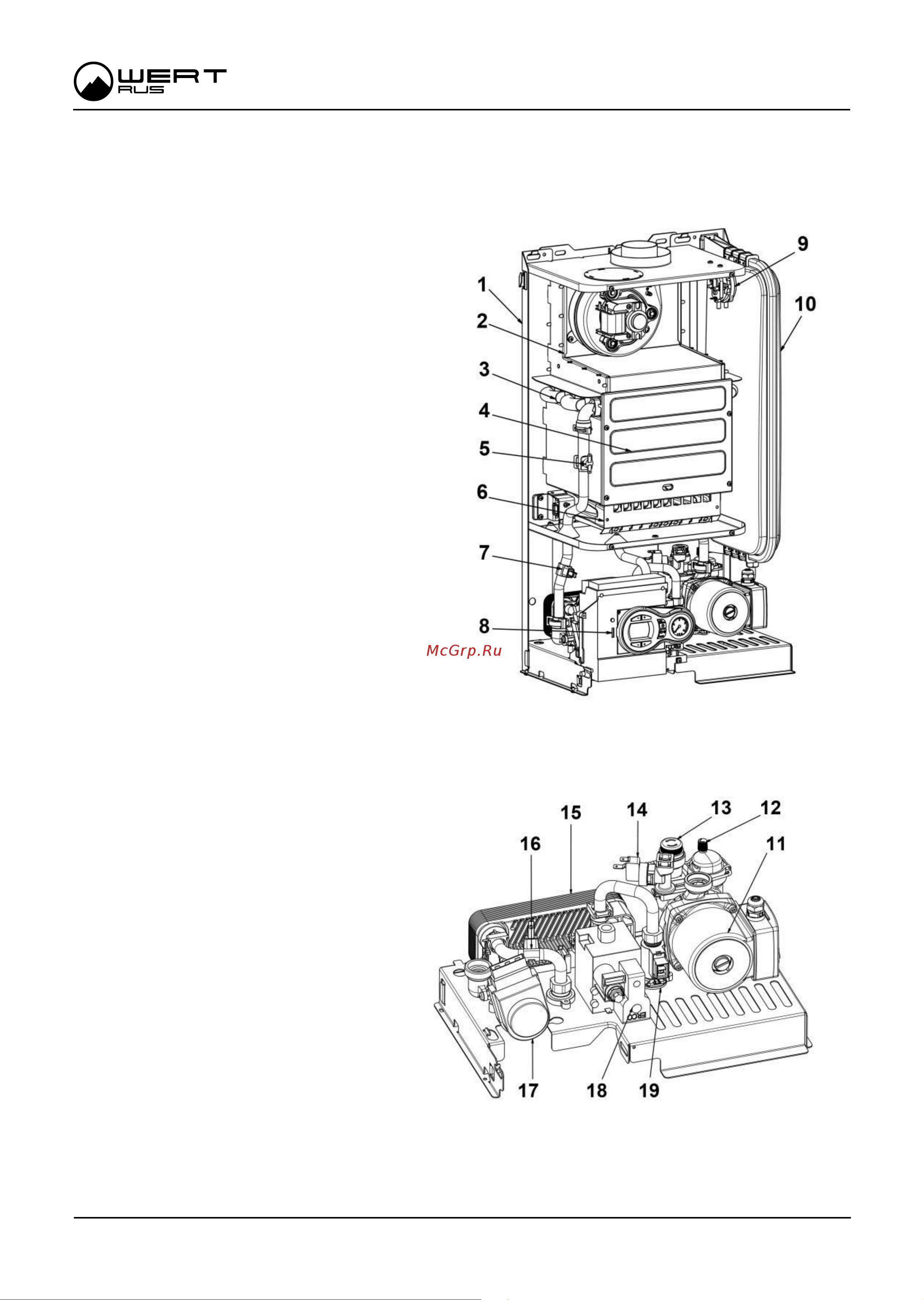

2. Общее устройство прибора
1. Корпус
2. Предохранительный кожух
3. Первичный теплообменник
4. Камера сгорания
5. Предохранительный термостат
6. Горелка
7. Датчик температуры центрального
отопления
8. Электронный блок управления
9. Реле давления воздуха
10. Расширительный бак
11. Насос
12. Вентиляционное отверстие
13. Предохранительный клапан
14. Реле давления воды
15. Пластинчатый теплообменник
16. Датчик температуры горячей воды
для бытовых нужд
17. 3-ходовой клапан
18. Газовый клапан
19. Реле расхода
Р ис .2
Р ис .1
5
