5
Модель
двигателя
АИР
Кол-во
полюсов
Габаритные
размеры, мм
Установочные и присоединительные размеры, мм
l30 h37 d30 d24 d1
b1 h5 h1 l1 l21 l20 d20 d25 d22 n
56A 2, 4 216 106 120 140 11 4 12,5 4 23 10 3 115 95 10 4
56B 2, 4 216 106 120 140 11 4 12,5 4 23 10 3 115 95 10 4
63A 2, 4 250 113 136 160 14 5 16 5 30 10 3,5 130 110 10 4
63B 2, 4 250 113 136 160 14 5 16 5 30 10 3,5 130 110 10 4
71A 2, 4, 6 276 136 155 200 19 6 21,5 6 40 12 3,5 165 130 12 4
71B 2, 4, 6 276 136 155 200 19 6 21,5 6 40 12 3,5 165 130 12 4
80A 2, 4, 6, 8 314 153 176 200 22 6 24,5 6 50 12 3,5 165 130 12 4
80B 2, 4, 6, 8 339 153 176 200 22 6 24,5 6 50 12 3,5 165 130 12 4
90L 2, 4, 6, 8 372 160 184 250 24 8 27 7 50 14 4 215 180 15 4
90LA 8 372 160 184 250 24 8 27 7 50 14 4 215 180 15 4
90LB 8 372 160 184 250 24 8 27 7 50 14 4 215 180 15 4
100S 2, 4, 6, 8 381 170 206 250 28 8 31 7 60 13 4 215 180 15 4
100L 2, 4, 6, 8 409 170 206 250 28 8 31 7 60 13 4 215 180 15 4
112M 2, 4, 6, 8 453 196 240 300 32 10 35 8 80 14 4 265 230 15 4
112MA 6, 8 453 196 240 300 32 10 35 8 80 14 4 265 230 15 4
112MB 6, 8 453 196 240 300 32 10 35 8 80 14 4 265 230 15 4
132S 4, 6, 8 488 216 283 350 38 10 41 8 80 15 4 300 250 19 4
132M 2, 4, 6, 8 528 216 283 350 38 10 41 8 80 15 5 300 250 19 4
160S
2 629 253 314 350 42 12 45 8 110 16 5 300 250 19 4
4, 6, 8 629 253 314 350 48 14 51,5 9 110 16 5 300 250 19 4
160M
2 673 253 314 350 42 12 45 8 110 16 5 300 250 19 4
4, 6, 8 673 253 314 350 48 14 51,5 9 110 16 5 300 250 19 4
180S
2 699 268 355
400 48 14 52 9 110 15 5 350 300 19 4
4, 6, 8 699 268 355 400 55 16 59 10 110 15 5 350 300 19 4
l30
l1
d25
l20
l21
d30
d24
d20
d22
45
h37
h1
b1
h5
d1
A–A
A
A
d24
d20
d22
22,5
h31
h = 63200 мм h = 225315 мм

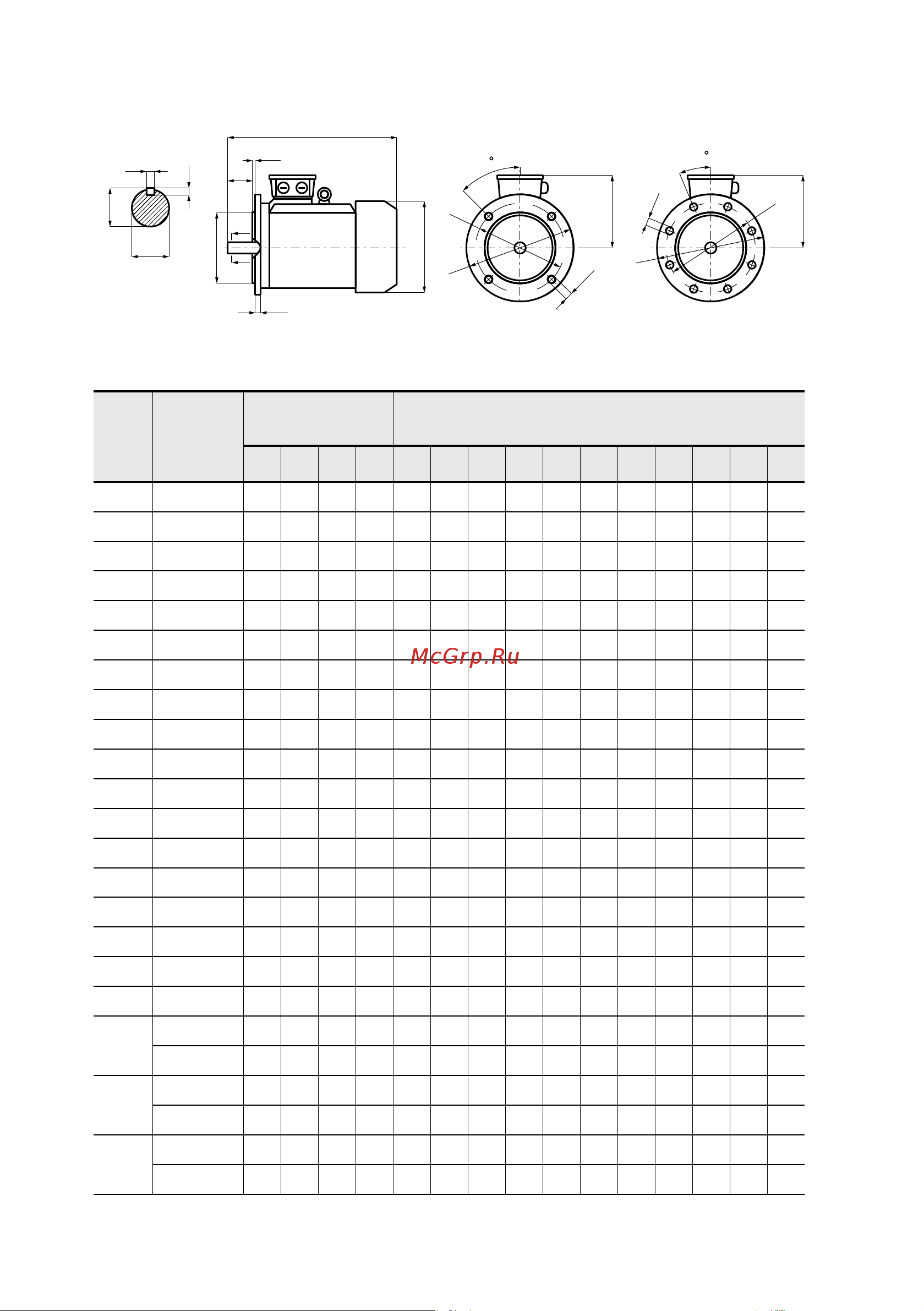

Рис. 3. Монтажное исполнение IM3081
