Gidrolock Winner 12В Tm 1 11033013 Паспорт онлайн [6/6] 817216
![Gidrolock Winner 12В Tm 1 11033013 Паспорт онлайн [6/6] 817216](/views2/2049834/page6/bg6.png)
Клемма GND ведущего шарового электропривода GIDROLOCK WINNER подключается к соответствующим клем-
мам GND ведомых электроприводов серии GIDROLOCK WINNER, а также к цепи GND проводных датчиков.
Клемма OUT ведущего шарового электропривода GIDROLOCK WINNER подключается к клеммам FUN ведомых
электроприводов серии GIDROLOCK WINNER.
Клемма INP ведущего шарового электропривода GIDROLOCK WINNER используется для подключения прово-
дных датчиков.
ВНИМАНИЕ! При объединении в систему нескольких электроприводов серии GIDROLOCK WINNER все датчики
подключаются только к ведущему шаровому электроприводу.
ВНИМАНИЕ! При подключении электроприводов серии GIDROLOCK WINNER по схеме ведущий — ведомые убе-
дитесь в отсутствии установленных джамперов (2) во всех соединяемых электроприводах серии GIDROLOCK
WINNER (рис. 1 и фото 6).
Подключение дистанционного проводного выключателя к шаровому электроприводу
Для дистанционного управления водоснабжением к клеммам FUN и GND электропривода необходимо подключить
любой механический выключатель с фиксацией положения для внешней или внутренней проводки (фото 21) (вком-
плект не входит).
Клеммы для подключения выключателя дистанционного открытия/перекрытия водоснабжения: FUN, GND (при замы
-
кании между собой клемм FUN и GND электропривод закроется, при размыкании — откроется) (фото 24).
При объединении в систему нескольких электроприводов серии GIDROLOCK WINNER выключатель (переключатель) с
фиксацией положения (фото 22-24) для дистанционного управления водоснабжением
подключается к клемме FUN
только ведущего шарового электропривода
(3, рис.1).
Для подключения рекомендуется использовать кабель типа «витая пара», например: FTP 2x2x0.35, UTP 2x2x0.35
(фото22). Выключатель может находиться в удобном для вас месте (например в коридоре). Теперь вы можете дис
-
танционно перекрывать (открывать) подачу воды.
ВНИМАНИЕ! При обнаружении протечки воды сигналы от выключателя дистанционного управления водоснабжением
игнорируются устройством до момента устранения аварии.
ВНИМАНИЕ! Запрещается подавать напряжение на клеммы FUN, GND.
Проверка работоспособности
• Для проверки срабатывания функции защиты от протечки воды откройте кран холодной и горячей воды
(например,мм в ванной).
• Намочите электроды датчика.
• Включится соответствующая звуковая и световая сигнализация, электропривод перекроет воду.
• Вытрите электроды датчика насухо.
• При необходимости одновременно нажмите на кнопки ОТКРЫТЬ и ЗАКРЫТЬ и по индикации узнайте тип аварии.
• Нажмите кнопку ОТКРЫТЬ на электроприводе и удерживайте ее (примерно 3 сек.) до длинного звукового сигнала.
• Шаровой электропривод откроется, и возобновится подача воды.
• Аналогичным образом проверьте работоспособность остальных датчиков.
Если произошла протечка воды и подача воды перекрыта шаровым электроприводом (электроприводами),
выполните следующие действия:
•
Устраните причину возникновения аварии.
• Вытрите насухо электроды аварийного датчика протечки воды.
• При необходимости одновременно нажмите на кнопки ОТКРЫТЬ и ЗАКРЫТЬ и по индикации узнайте тип аварии.
• Нажмите кнопку ОТКРЫТЬ на электроприводе и удерживайте ее в течение примерно 3 секунд до длинного звукового
сигнала: шаровой электропривод откроется и возобновится подача воды.
Эксплуатация и уход
• Периодически (не реже одного раза в шесть месяцев) необходимо очищать электроды датчиков от грязи. Для очист-
ки электродов используйте теплую воду с мыльным раствором. Нельзя для очистки электродов использовать рас-
творители или абразивные средства.
• Периодически (не реже одного раза в шесть месяцев) необходимо проверять работоспособность всей системы.
ВНИМАНИЕ! Дополнительную информацию по монтажу и эксплуатации шарового электропривода GIDROLOCKWINNER
вы можете найти на сайте
www.gidrolock.ru

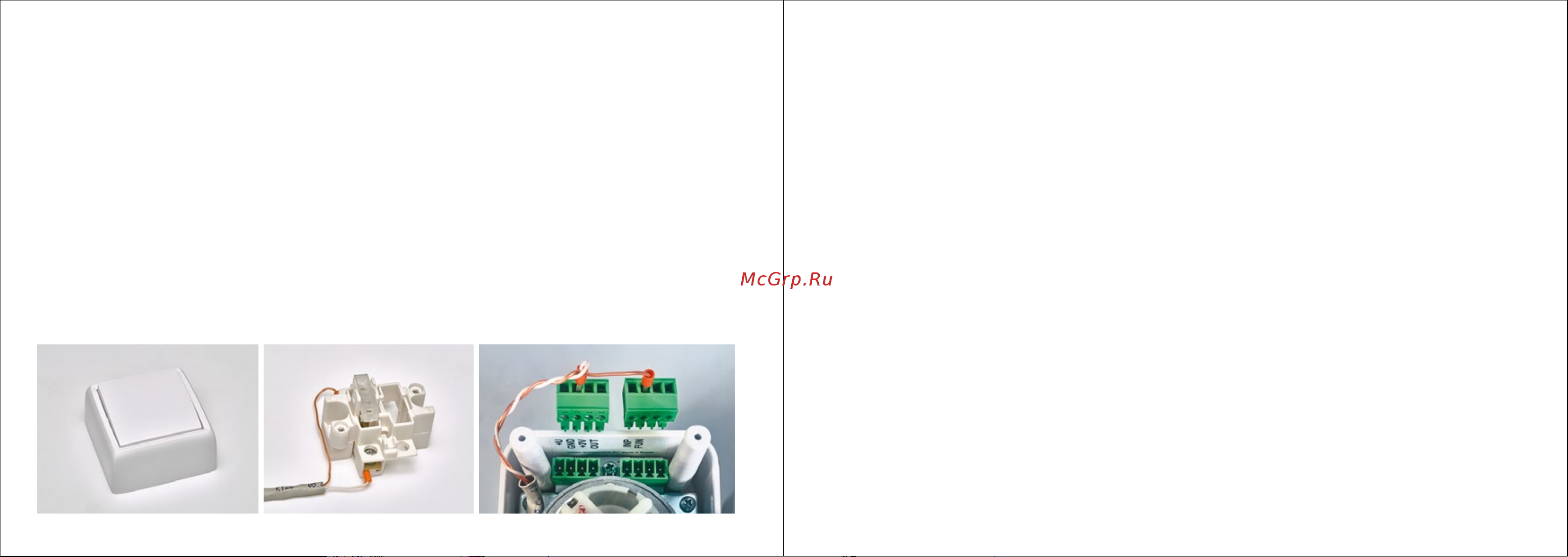

Фото 23. Подключение проводного выключателя
Фото 21. Выключатель для внешней проводки Фото 22. Подключение проводного выключателя
9 10
