www.zubr.ru

U: 211293

Уполномоченная организация по вопросам качества на территории РФ: ЗАО «ЗУБР ОВК» 141002 Московская область,

г. Мытищи-2, а/я 36.

Не направляйте раскопульт на людей и животных.

Для работы используйте защитные перчатки, ком-

бинезон, очки, респиратор.

Перед началом работы убедитесь, что все резьбо-

вые соединение затянуты и герметичны.

Распыляйте краску на расстоянии не более 260 мм

от окрашиваемой поверхности.

Перед началом работы убедитесь, что компрессор

выключен.

Отключите оборудование от питания и сбросьте

давление в системе перед обслуживанием и раз-

боркой агрегата.

Не модифицируйте агрегат.

Обязательно проверяйте и протягивайте все со-

единения магистрали высокого давления.

Не используйте поврежденные или восстанов-

ленные шланги высокого давления.

Не распыляйте легковоспламеняющиеся вещества

в закрытых и плохо вентилируемых помещениях.

Не используйте составы, содержащие метилхло-

рид и подобные соединения, во избежание появ-

ления коррозии.

При работе с компрессором строго соблюдайте

приложенное к нему руководство по эксплуатации.

Описание и принцип действия

Сжатый воздух от компрессора по прямому кана-

лу редуктора проходит к краскопульту. Впуск сжа-

того воздуха в бак производится открытием крана

(рис. 1), который стоит после входного штуцера 2.

Поддержание требуемого давления в баке после

настройки редуктора 5 происходит автоматиче-

ски. Нормальное давление при настройке редук-

тора регулируется по факелу распыления окра-

сочного состава краскопультом.

Одновременная подача баком сжатого воздуха и

окрасочного состава обеспечивает нормальную

работу краскораспылителя.

Сброс повышенного давления в баке осущест-

вляет предохранительный клапан 14. Выклю-

чение работы бака для заправки окрасочным

составом или после окончания работы по окра-

ске поверхностей производится перекрытием

крана подачи сжатого воздуха от компрессора

и включением рукоятки распылителя на сброс

давления.

Подключение

Данный бак предназначен для работы с чистым,

сухим воздухом. Поскольку сжатый воздух может

содержать влагу и посторонние примеси, приво-

дящие к окислению и преждевременному износу

аппарату, а также ухудшают качество покраски,

рекомендуется использовать в воздушной линии

систему подготовки воздуха, в которой основ-

ным элементом является фильтр (влаго/масло-

отделитель).

Порядок работы

Откройте крышку бака и залейте лакокрасоч-

ный состав после зарядки бака окрасочным

составом прочно закрепите крышку бака на-

кидными скобами 7, перекройте все краны. По-

тяните регулировочный винт регулятора по оси

и выверните регулировочный винт редуктора 5

в крайнее положение, плотно и надёжно присо-

едините все рукава шлангов (от источника воз-

духа к входному воздушному штуцеру редуктора

бака, от выходного).

Убедитесь, что компрессор или альтернативный

источник давления выключен. При работе с ком-

прессором строго соблюдайте приложенное к

нему руководство по эксплуатации.

Подсоедините шланг компрессора к штуцеру кра-

скопульта. Откройте кран для подачи сжатого

воздуха в бак и краскопульт. Плавным поворотом

регулировочного винта редуктора 5 настройте

давление воздуха в баке на подачу окрасочного

состава к распылителю с учётом формы и раз-

меров факела распыления (от 3 до 4 бар).

Если неисправностей не обнаружено и выполне-

ны все подготовительные работы, можно присту-

пать к окраске.

Рабочее давление в баке не должно превы-

шать максимально допустимого (6 бар).

При повторной зарядке бака рекомендуется

перекрыть кран подачи воздуха, сбросить дав-

ление через клапан сброса давления 14, затем

снять крышку бака и произвести заливку окра-

сочного состава. После заливки вновь закрепить

крышку скобами и винтами, после открыть кран

подачи воздуха.

Распыление (рис. 3)

Перед началом распыления необходимо прове-

рить краскораспылитель на шаблоне, произвести

калибровку подачи давления винтом 5, регулято-

ром подачи краски 11 и ширины факела 10.

Во избежание перераспыла и проблем на поверх-

ностях рекомендуется соблюдать расстояние от

15 см до 30 см между воздушной дюзой и окраши-

ваемой поверхностью.

Распыляйте материал равномерно, двигая кра-

скопульт перпендикулярно поверхности.

Очистка бака

После окончания работы или смены следует про-

извести очистку и промывку бака, шлангов и кра-

скопульта растворителем.

Очистите воздушную дюзу кисточкой или щёткой.

Не кладите пистолет целиком в растворитель на

долгое время.

Загрязнённые отверстия ни в коем случае не чи-

стите ненадлежащими предметами, даже самое

небольшое повреждение влияет на картину рас-

пыления. Используйте специальные иглы для

очистки дюз.

Периодически проводите проверку работы клапа-

на для сброса давления.

Ремонт в большинстве случаев можно произво-

дить только при помощи специальных инстру-

ментов. В этом случае обратитесь в сервисный

центр.

Условия хранения,

транспортировки

и утилизации

Хранить краскопульт в сухом месте, в чистом виде.

Транспортировка должна осуществляться в отгру-

зочной таре.

Утилизировать в соответствии с материалом

изделия.

Гарантийные обязательства

Настоящая гарантия не ограничивает законных

прав потребителей, предоставленных им дей-

ствующим законодательством РФ.

Срок службы изделия составляет 5 лет со дня

продажи.

Гарантийный срок на изделие – 12 месяцев с

даты продажи.

Гарантия не распространяется в следующих случаях:

■ при повреждениях, возникающих в результа-

те несоблюдения Покупателем руководства

пользователя;

■ при наличии следов вскрытия или ремонта,

выполненного Покупателем или неуполномо-

ченными на это лицами;

■ при наличии механических повреждений, вы-

званных внешним ударным или иным воз- дей-

ствием;

■ при повреждениях в результате неправильно-

го хранения и транспортировки, небрежного

обращения или воздействия непреодолимой

силы (землетрясение, пожар, стихийные бед-

ствия и т. д.)

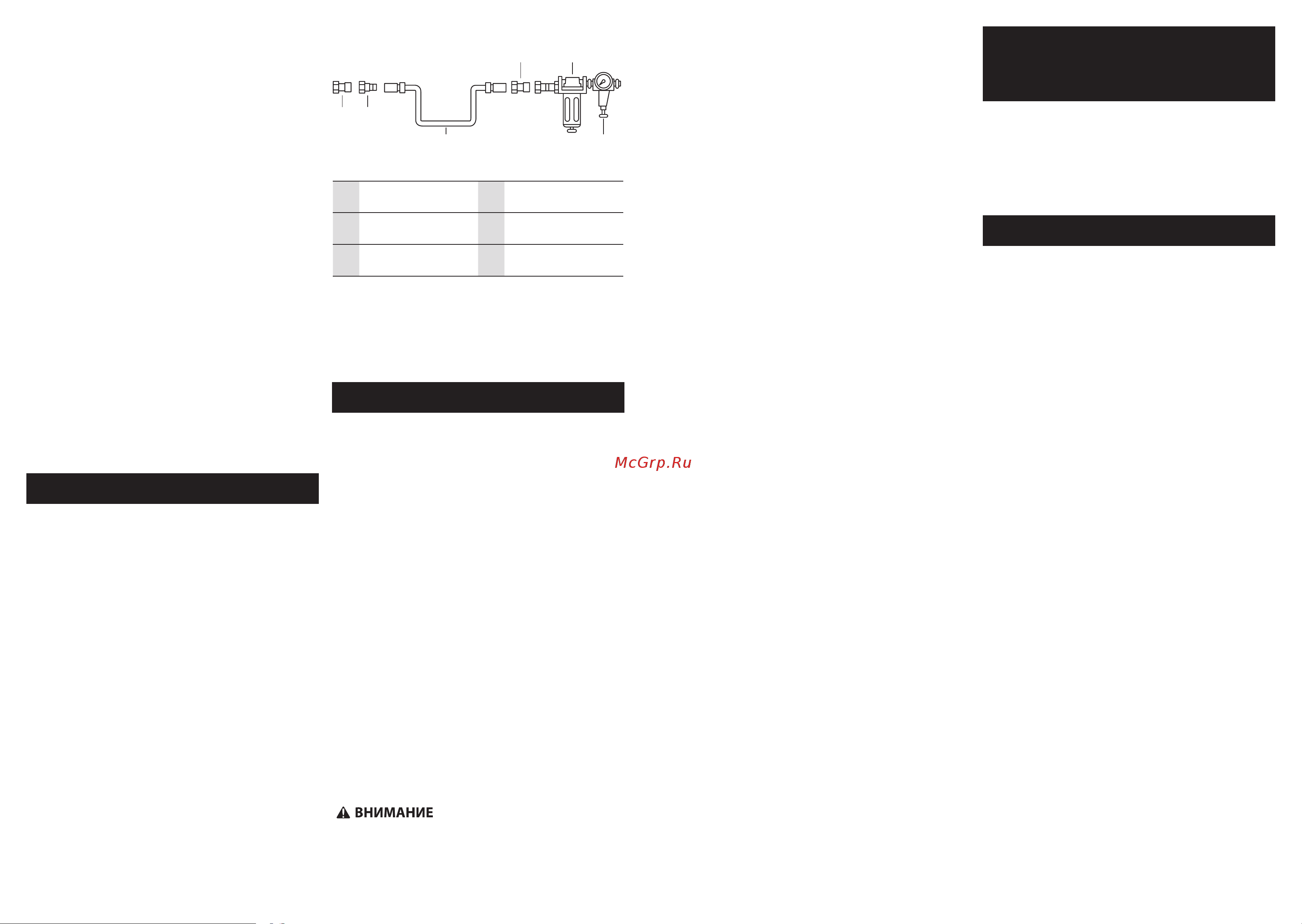

рис. 2

АВ

1 Штуцер (1/4") 4

Переходник

шланга

Переходник

шланга

Влагоотделитель

(рекомендуется)

3 Шланг 6

Манометр

(необязательно)
