РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

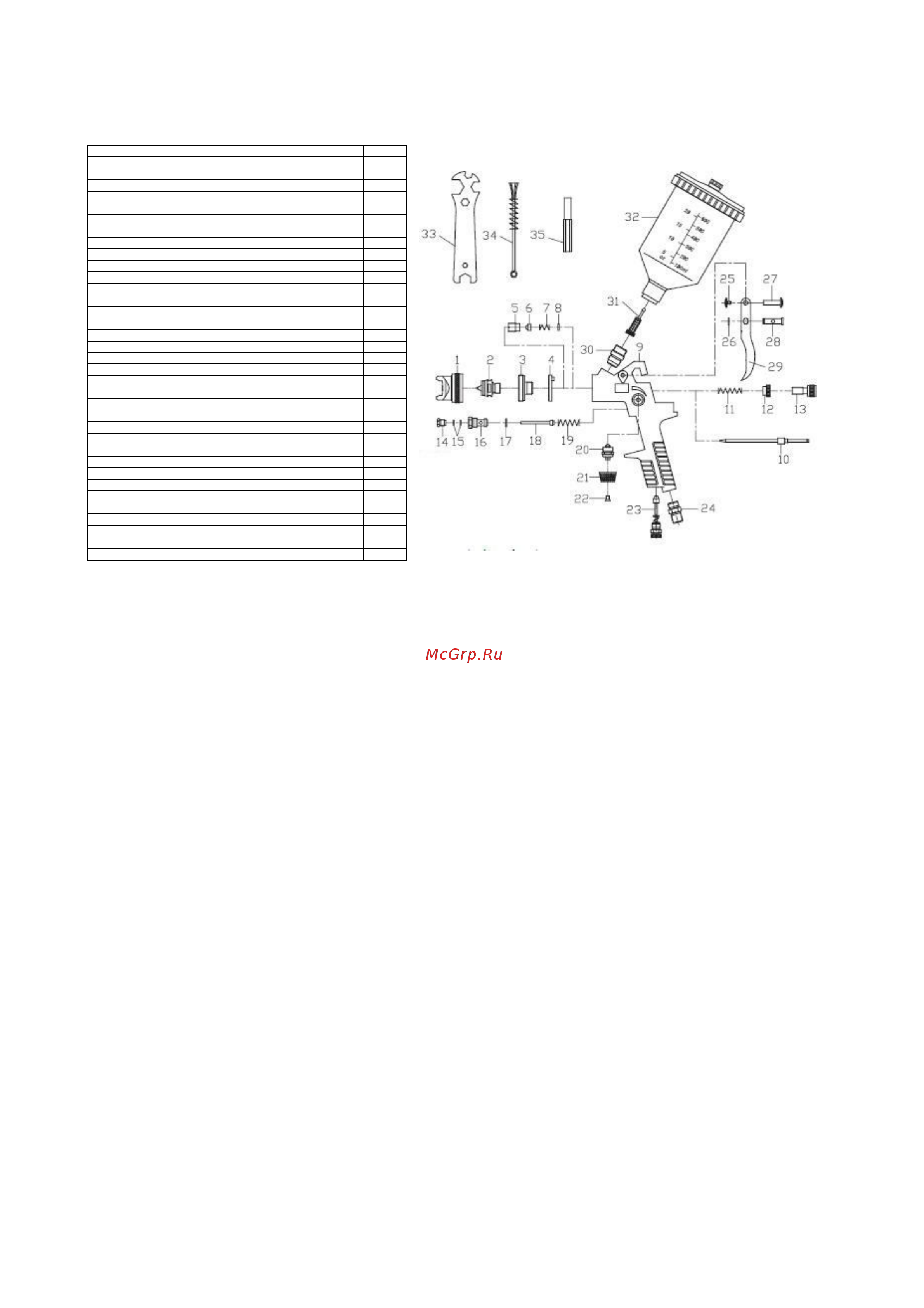

Спецификация деталей

Поз.

Наименование

Кол.

827

Воздушная форсунка с медной головкой

Форсунка

для жидкости

Кольцо распылительной головки

Прокладка поршня

Винт

Уплотнение пневмопоршня

Пружина уплотнения запорной иглы

Шайба

Корпус пистолета

Ручка регулятора подачи

жидкости

Пружина пневмопоршня

Гайка винта

Ручка регулятора подачи жидкости

Сальниковое устройство пневмопоршня

Прокладка

Пневмопоршень

Уплотнительное кольцо поршня

18 Пневмопоршень в сборе 1

Пружина пневмопоршня

Регулятор

Ручка регулятора

Винт с потайной головкой

Пневмоклапан

Пневмоштуцер R1/4"

Штифт спускового

крючка

Запорная пластина

Винт

Муфта спускового крючка

Спусковой крючок

30 Жидкостный соединитель 1

Сетка фильтра

Бачок для краски

Гаечный ключ

Щетка

Ключ для шестигранного винта

Особенности и технические характеристики

Форсунка 1,7 N мм, пластиковый бачок емкостью 0,6 л со встроенным каплеуловителем, бесступенчатый регулятор формы факела

(плоский/круглый), микрометрический регулятор сжатого воздуха, универсальный гаечный ключ, полый ключ.

Максимальное рабочее давление более 10 бар (150 фунт/кв. дюйм), рабочее давление более 3,0 бар (43 фунт/кв. дюйм), расход воздуха 12,3

куб. фут/мин, дальность распыления 5,9 ... 7,0 дюймов, масса 476 г, комплект форсунок из нержавеющей стали.

1. Подготовка к работе

Прежде, чем приступать к работе, особенно после ремонта инструмента, проверьте надежность затяжки всех болтов и гаек.

Перед началом ремонта отсоедините устройство от источника подачи сжатого воздуха.

a) Крепко затяните форсунки. Установите воздушную форсунку в такое положение, чтобы нанесенную на ней маркировку можно было

прочитать с передней стороны по часовой стрелке.

b) Перед присоединением пневмошланга к штуцеру (1/4") продуйте его сжатым воздухом. (Пневмошланг выдерживает давление не менее

10 бар и устойчив к действию растворителей. Его полное электрическое сопротивление не превышает 100 МОм.)

c) Краскораспылительный пистолет обработан на заводе антикоррозионным веществом, поэтому тщательной промойте его перед

эксплуатацией в растворителе.

2. Регулировка расхода воздуха при помощи микрометрического регулятора

Подачу воздуха можно с довольно высокой точностью отрегулировать под конкретные условия работы. Микрометрический регулятор в

вертикальном положении (параллельно корпусу пистолета) = максимальное размельчение капель. Микрометрический регулятор в

горизонтальном положении (поперек корпуса пистолета) = минимальное размельчение капель (для смешивания и т.п.). Запрещается в

процессе работы выворачивать полый винт при помощи малого полого ключа для извлечения микрометрического регулятора.

3. Уменьшение расхода материала

Количество материала, выходящего из форсунки (а вместе с ним и ход запорной иглы) можно бесступенчато уменьшать при помощи

регулировочного винта подачи материала.

4. Смена комплекта форсунок

При переходе на другой размер форсунок заменяйте весь комплект целиком. В состав поставляемого комплекта входит распылительная

головка, жидкостная форсунка и запорная игла. Вставляйте жидкостную форсунку перед запорной иглой.

5. Смена пневмопоршня и его уплотнения

Для смены пневмопоршня выверните полый винт и извлеките микрометрический регулятор сжатого воздуха. Извлеките пружину и

пневмопоршень. Замените пневмопоршень. Выверните винт набивочной камеры и извлеките старое уплотнение. Затем вставьте новое

уплотнение плоской стороной вперед и аккуратно подожмите его винтом набивочной камеры.

6. Чистка и техобслуживание

a) Тщательно промойте в растворителе детали пистолета, соприкасающиеся с материалом.

b) Вычистите воздушную форсунку кистью или щеткой. Не погружайте форсунку в растворитель.

c) Категорически запрещается чистить засоренные отверстия не предназначенным для этого инструментом, т.к. даже самые

незначительные повреждения отрицательно сказываются на распылении краски и форме факела.
