Control 150 M
Компоненты
•
Распылительный пистолет с фильтром
•
Держатель форсунки
•
Шланг высокого давления длиной 7,5 м
Необходимые монтажные инструменты
•
Два гаечных ключа
Внимание
Подключайте прибор к розетке только после его
полной сборки.
Элементы управления и их функции
Кнопка ВКЛ./ВЫКЛ. Кнопка ВКЛ./ВЫКЛ. служит
для включения и выключения
прибора (O = ВЫКЛ., l = ВКЛ.).
Распылительный
пистолет
Пистолет-распылитель позволяет
управлять выпуском жидкости.
Шланг для
распыления
Шланг для распыления соединяет
пистолет с насосом.
Сливной шланг При удалении воздуха жидкость
возвращается обратно в
резервуар через сливной шланг.
Переключатель
PRIME/SPRAY
Переключатель PRIME/SPRAY
направляет жидкость в шланг
для распыления в положении
SPRAY и в сливной шланг в
положении PRIME.

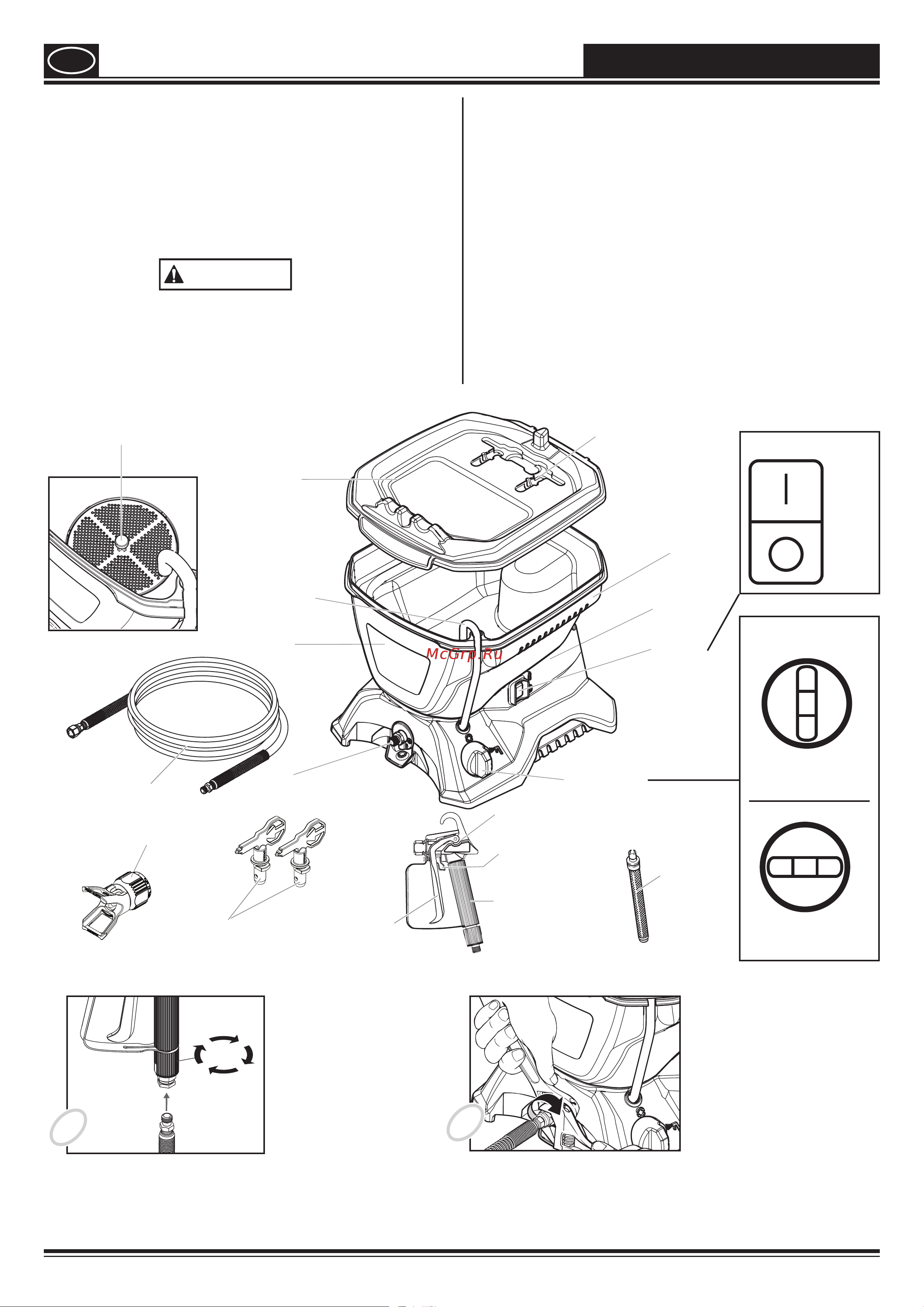

Компоненты и монтаж
Корпус
двигателя
Кнопка
ВКЛ./ВЫКЛ.
Переключатель
PRIME/SPRAY
Блокирующее устройство
спускового крючка
Спусковой
крючок
Сливной шланг
Выпускной клапан
Отсек для
хранения форсунок
Распылительный пистолет
Крышка бака
Верхний бак
Держатель форсунки
Форсунка
(311 и 515)
Фильтр (белый)
предварительно
установлен в пистолете
Ручка
Шланг для распыления
Впускной фильтр
(внутри бака)
Фильтр
(красный)
Сборка
1
2
Наденьте распылительный пистолет на сужающийся
конец шланга и привинтите пистолет к шлангу.
Затяните винт с помощью гаечного ключа.
Привинтите резьбу на другом конце шланга на штуцер шланга.
Удерживая штуцер шланга гаечным ключом, затяните шланг с
помощью другого гаечного ключа.
= ВКЛ.
= ВЫКЛ.
Кнопка ВКЛ./ВЫКЛ.
Переключатель
PRIME/SPRAY
Положение
PRIME
Положение
SPRAY
