ДекТай Змейка-Лодочка 190 ЛЦБС 100 шт. 190ЛЦБС 100 Инструкция по монтажу онлайн

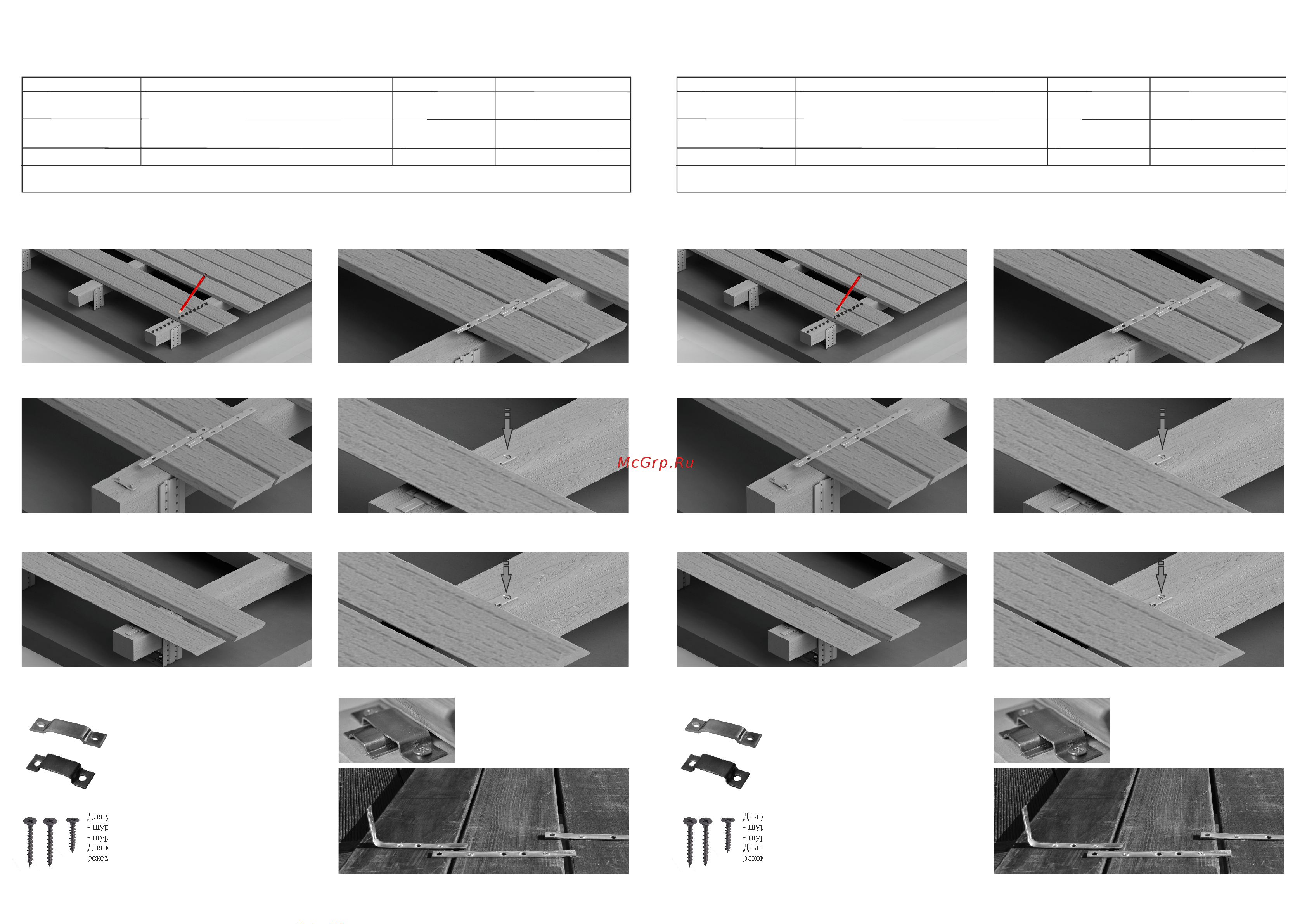

Инструкция по монтажу деревянного настила (террасы, фасада, потолка, стен)
крепежами ДекТай® замкового типа Змейка® без стопора (зазор любой).
Монтаж террасной доски замковым крепежом Змейка-Универсал 190 УЦС
Вторая доска заводится под предыдущую в зазор между доской и лагой. Закрепите выступающие концы Змейки с отверстием ОН шурупом к лаге.
Аналогично закрепите следующие доски.
В местах предполагаемого соединения террасной доски с лагой карандашом наносится линия. По каждую сторону от линии поочередно
раскладываются крепежи. Вынос головы Змейки® за пределы доски определяется стопором.
Крепежи Змейка® крепятся двумя шурупами на тыльной стороне доски. Для установки первой доски с крепежами группы Змейка®-Универсал
используется Фиксатор ФУЦ Закрепите двумя шурупами ФУЦ на лаге. Первая доска переворачивается и заводится выступающим концом
крепежа под изгиб Фиксатора. Крепеж Змейка® крепится к лаге шурупом через отверстие на голове Змейки®.
Установка первой доски используются Фиксаторы ФУЦ и ФЛН
Для установки 1 шт крепежа Змейка® необходимо:
- шурупы с потайной шляпкой 4,0-4,5х20-30 мм в лагу 1 шт;
- шурупы с потайной шляпкой 4,0-4,5х16-20 мм в доску 2 шт.
Для крепежей, изготовленных из нержавеющей стали,
рекомендуется применять шурупы из нержавеющей стали.
-Фиксатор ФЛН для крепежей групп
Змейка-Лодочка, -Швеллер
-Фиксатор ФУЦ для крепежей группы
Змейка-Универсал
Соединительные элементы:
Для установки 1 шт крепежа Фиксатор
ФУЦ, ФЛН необходимо:
- шурупы с потайной шляпкой
4,0-4,5х20-30 мм в лагу 2 шт.
Для Фиксатора ФЛН рекомендуется
применять шурупы из нержавеющей стали.
Производитель: © ООО «ДекТай®», Россия, Санкт-Петербург тел: (812) 566-56-06 www.decktie.ru info@decktie.ru
Крепежи ДекТай® запатентованы и охраняются в соответствии с Законом РФ о защите прав интеллектуальной собственности
Крепеж
Змейка-Универсал
Змейка-Лодочка
Змейка-Швеллер
Материал: Ц-горячеоцинкованная сталь, Н-нержареющая сталь, Т-термодиффузионная сталь, П-порошковая покраска
Артикул ДхШхВхТ, мм Ширина доски, мм
145 УЦБС
190 УЦБС
145х15х2х2
190х15х2х2
70-110
110-145
145 ЛЦБС, 145 ЛНБС
190 ЛЦБС, 190 ЛТБС, 190 ЛНБС
145х20х4х1
190х20х4х1
70-110
110-145
190 ШНБС, 190 ШЦБС, 190 ШТБС 190х20х8х0,8 110-145
Инструкция по монтажу деревянного настила (террасы, фасада, потолка, стен)
крепежами ДекТай® замкового типа Змейка® без стопора (зазор любой).
Монтаж террасной доски замковым крепежом Змейка-Универсал 190 УЦС
Вторая доска заводится под предыдущую в зазор между доской и лагой. Закрепите выступающие концы Змейки с отверстием ОН шурупом к лаге.
Аналогично закрепите следующие доски.
В местах предполагаемого соединения террасной доски с лагой карандашом наносится линия. По каждую сторону от линии поочередно
раскладываются крепежи. Вынос головы Змейки® за пределы доски определяется стопором.
Крепежи Змейка® крепятся двумя шурупами на тыльной стороне доски. Для установки первой доски с крепежами группы Змейка®-Универсал
используется Фиксатор ФУЦ Закрепите двумя шурупами ФУЦ на лаге. Первая доска переворачивается и заводится выступающим концом
крепежа под изгиб Фиксатора. Крепеж Змейка® крепится к лаге шурупом через отверстие на голове Змейки®.
Установка первой доски используются Фиксаторы ФУЦ и ФЛН
Для установки 1 шт крепежа Змейка® необходимо:
- шурупы с потайной шляпкой 4,0-4,5х20-30 мм в лагу 1 шт;
- шурупы с потайной шляпкой 4,0-4,5х16-20 мм в доску 2 шт.
Для крепежей, изготовленных из нержавеющей стали,
рекомендуется применять шурупы из нержавеющей стали.
-Фиксатор ФЛН для крепежей групп
Змейка-Лодочка, -Швеллер
-Фиксатор ФУЦ для крепежей группы
Змейка-Универсал
Соединительные элементы:
Для установки 1 шт крепежа Фиксатор
ФУЦ, ФЛН необходимо:
- шурупы с потайной шляпкой
4,0-4,5х20-30 мм в лагу 2 шт.
Для Фиксатора ФЛН рекомендуется
применять шурупы из нержавеющей стали.
Производитель: © ООО «ДекТай®», Россия, Санкт-Петербург тел: (812) 566-56-06 www.decktie.ru info@decktie.ru
Крепежи ДекТай® запатентованы и охраняются в соответствии с Законом РФ о защите прав интеллектуальной собственности
Крепеж
Змейка-Универсал
Змейка-Лодочка
Змейка-Швеллер
Материал: Ц-горячеоцинкованная сталь, Н-нержареющая сталь, Т-термодиффузионная сталь, П-порошковая покраска
Артикул ДхШхВхТ, мм Ширина доски, мм
145 УЦБС
190 УЦБС
145х15х2х2
190х15х2х2
70-110
110-145
145 ЛЦБС, 145 ЛНБС
190 ЛЦБС, 190 ЛТБС, 190 ЛНБС
145х20х4х1
190х20х4х1
70-110
110-145
190 ШНБС, 190 ШЦБС, 190 ШТБС 190х20х8х0,8 110-145
