ESPAÑOL es
49
acciaio fino a 600 N/mm2 ..............................3-5
acciaio fino a 900 N/mm2 ..............................2-4
Acciaio inox ...................................................1-3
8.3 L'impostazione ottimale dovrà essere
verificata con una prova pratica.
8.4 Mecanizado de tubos en el borde
exterior
1. Averiguar el diámetro del tubo que debe
mecanizarse.
2. Véase pág. 3, fig. C: colocar el rodillo guía (25)
como se indica en el carril guía (14). Desplazar
el rodillo guía (25) y ajustar en la escala (26) al
diámetro del tubo. Apretar la tuerca del rodillo
guía con una llave de boca y sujetar el rodillo
guía.
3. Observar las indicaciones de trabajo generales
(capítulo 8.2).
4. Sujete siempre la herramienta por sus
empuñaduras con ambas manos, adopte una
postura segura y trabaje concentrado.
5. Colocar la máquina con el rodillo guía (25) sobre
la superficie exterior del tubo. Colocar entonces
el carril guía sobre la superficie del extremo del
tubo.
6. Las plaquitas intercambiables (19) no tocan
todavía la pieza de trabajo. Conectar primero,
después volcar lentamente el rodillo guía (25) y
colocar con ello el cabezal fresador en la pieza
de trabajo.
7. Observar las indicaciones de trabajo generales
(capítulo 8.2).
8.5 KFM 16-15 F: posibilidad de girar el carril
guía (14)
En el modelo KFM 16-15 el carril guía (14) está
montado en sentido transversal. Esto facilita una
mejor absorción de las cargas altas en la mayoría
de los trabajos y, por consiguiente, reduce el
esfuerzo de trabajo necesario.
Si para determinadas tareas especiales prefiere
usted montar el carril guía (14) en sentido
longitudinal, contacte con el Servicio de Asistencia
de Metabo para que le faciliten las instrucciones de
montaje correspondientes.
9.1 Sustitución de las plaquitas
intercambiables
Extraiga el enchufe de la toma de corriente
antes de realizar cualquier trabajo de ajuste,
reparación, reequipamiento o limpieza en la
herramienta.
Las plaquitas intercambiables, el
portaplaquitas, la pieza de trabajo y las virutas
pueden estar calientes después de trabajar. Use
guantes protectores.
Revisar periódicamente el portaplaquitas (18).
Reparar o sustituir el portaplaquitas si está dañado
o desgastado.
Revisar periódicamente todas las plaquitas
intercambiables (19). Sustituir las plaquitas
dañadas o desgastadas.
Reemplazar o bien rectificar con antelación
suficiente las plaquitas desafiladas o aquellas
cuyo revestimiento esté desgastado. Si las
plaquitas intercambiables están desafiladas o
romas, aumenta el riesgo de que la herramienta
quede bloqueada y de que se parta o resulte
dañado el soporte portaplaquitas (18).
No seguir utilizando las plaquitas
intercambiables si se observa que están muy
desgastadas o defectuosas.
Dar siempre la vuelta o sustituir todas las
plaquitas intercambiables.
Utilizar únicamente plaquitas intercambiables
autorizadas por Metabo. Véase el capítulo
Accesorios.

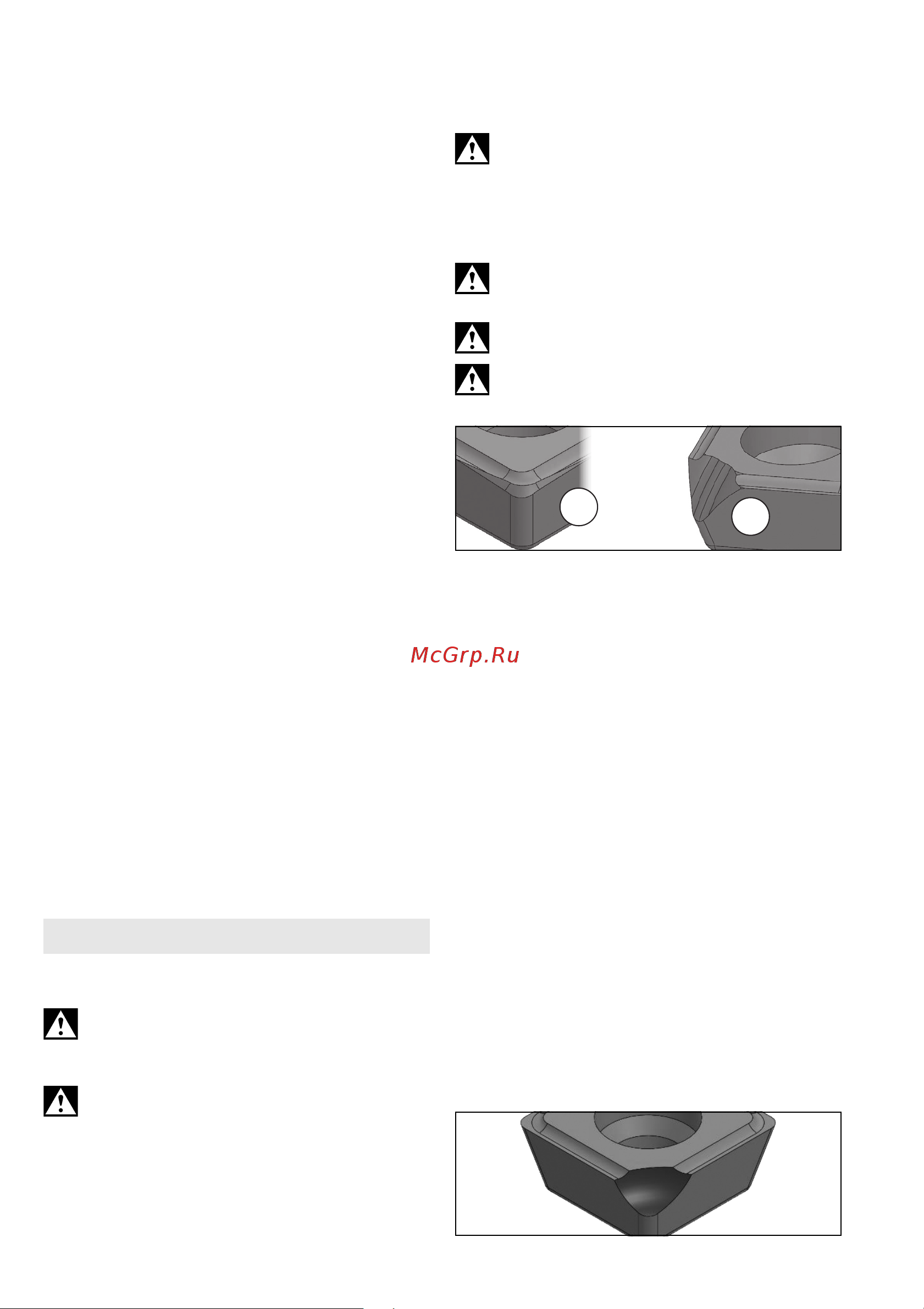

Figura A: desgaste normal: dar la vuelta / sustituir la
plaquita intercambiable.
Figura B: desgaste producido cuando se trabaja
sobre materiales duros: dar la vuelta / sustituir la
plaquita intercambiable. No seguir utilizando una
plaquita intercambiable si está muy desgastada,
deberá sustituirse por una nueva.
1. Aflojar los tornillos (12) y mover hacia arriba una
chapa de protección contra virutas (13).
2. Si es necesario, girar el soporte de plaquitas
intercambiables (18) manualmente.
3. Desenroscar el tornillo de fijación (20) y retirar la
plaquita intercambiable (19).
4. Limpiar la plaquita intercambiable (19) y las
superficies de sujeción del soporte
portaplaquitas (18).
5. Dar la vuelta a la plaquita intercambiable o si
todos los filos están desafilados, sustituirla por
una nueva.
6. Volver a apretar de nuevo la plaquita
intercambiable (19) con el tornillo de fijación
(20). Par de giro: 3,5 Nm.
7. Desplazar la chapa de protección contra virutas
(13) totalmente hacia abajo. Apretar los tornillos
(12).
Nota: si alguna de las esquinas de una plaquita
intercambiable está rota, o en caso extremo la
propia plaquita está partida puede ser debido a:
9. Mantenimiento
A
B
