SUOMIfi

2. Irrota ruuvit (12) ja työnnä molemmat

lastusuojalevyt (13) (koneen vasemmalla ja

oikealla puolella) ylös.

3. Irrota ruuvit (17) (edessä ja takaa) ja säädä

viistekulma ohjauskiskoa (14) kääntämällä

haluttuun kulmaan. Lue säädetty viistekulma

asteikosta (16).

4. Kiristä ruuvit (17) (edessä ja takaa) tiukkaan.

5. Työnnä molemmat lastusuojalevyt (13) (koneen

vasemmalla ja oikealla puolella) täysin alas.

Kiristä ruuvit (12) (koneen vasemmalla ja

oikealla puolella).

6. Viistekulmaa muuttamalla muuttuu myös

viistekorkeus (rakenteen vuoksi). Säädä sen

vuoksi aina viistekulman säädön jälkeen myös

viistekorkeus uudelleen. Katso luku 7.2

7.2 Viistekorkeuden säätö

Säädä ensin viistekulma:

1. Tarkasta ensin, onko haluttu viistekulma

säädetty: Lue säädetty viistekulma asteikosta

(16). Säädä tarvittaessa. Katso luku 7.1

Määritä säätöarvo:

Huomautus: Luo korkeat viistekorkeudet aina

useammassa jyrsintävaiheessa (vähintään 3).

Kovat materiaalit vaativat vielä useamman

jyrsintäkerran. Tämä tuo seuraavia etuja: pidempi

kääntöterän seisonta-aika, parempi työstettävän

pinnan laatu, miellyttävämpi työskentely.

Älä ylitä alla mainittuja ”viisteiden

maksimikorkeuksia jyrsintäkertaa kohti”.

KFM 15...(kun 45°):

1. jyrsintäkerta: maks. 6 mm

2.+3. jyrsintäkerta: maks. 2 mm

KFM 17...(kun 45°)

1. jyrsintäkerta: maks. 9 mm

2.+3. jyrsintäkerta: maks. 3 mm

Viisteen sallittua enimmäiskorkeutta (h

max

) ei saa

ylittää (katso luku Tekniset tiedot).

Parhaimpaa pintalaatua varten on suositeltavaa

jyrsiä vain vähän materiaalia viimeisessä

jyrsintävaiheessa.

2. Valitse koneellesi oikea kaavio (katso takapuoli).

3. Valitse asetetulle viistekulmalle oikea viiva

(katso takapuoli).

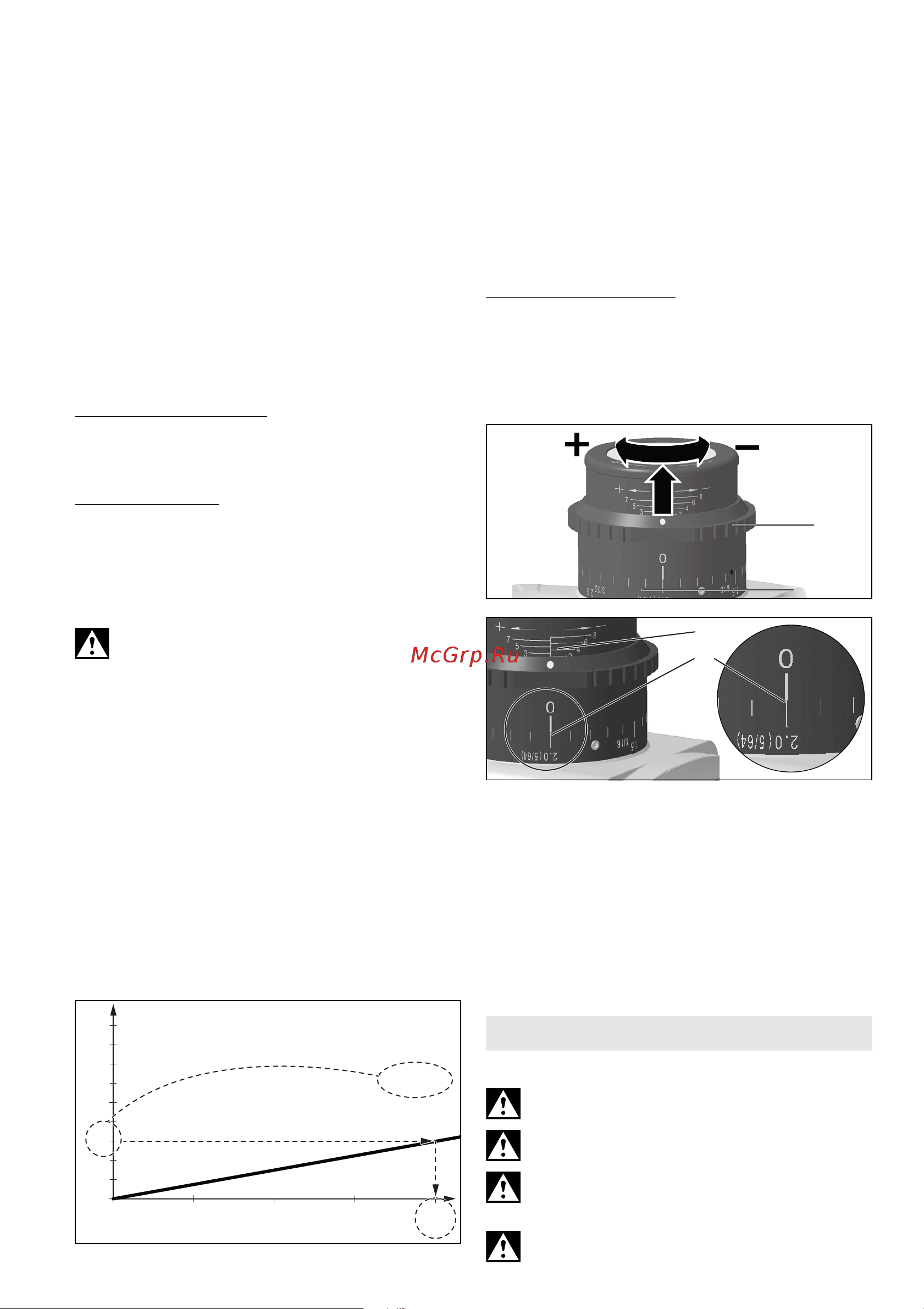

4. Esimerkiksi 45° viistekulmalle ja halutulle

3 mm: n viistekorkeudelle (katso kuva alla).

Tulos: tsetusarvo = 2,0.

Valitse Y-akselilta haluamasi viistekorkeus.

Vedä vaakasuora viiva linjan

leikkauspisteeseen. Vedä tästä

leikkauspisteestä pystysuora viiva X-akselille.

Lue arvo X-akselilta. Tämän arvon ”X” sinun on

nyt säädettävä koneeseen.

Huomautus: Diagrammi viittaa teräväkulmaisiin

työstettäviin kappaleisiin. Työstettävissä

kappaleissa, joiden reunat on pyöristetty, on

tämä huomioitava ohjausreunan korkeutta

säädettäessä.

Viistekorkeuden asetus:

5. Vedä säätörengas (7) ylös ja käännä niin, että

asteikolle (9) on säädetty arvo ”X”. Katso kuva

(alla): säädetty arvo ”X” = 2,0.

(Yksi kierros vastaa ”X”=3. Suuremmille X-

arvoille: suorita useampia kierroksia. Asteikkoa

(6) käytetään säädön karkeassa arvioinnissa).

6. Suorita koejyrsintä.

7. Jos viimeiseen jyrsintävaiheeseen halutaan

säätää erittäin tarkka viistekorkeus, toimi

seuraavasti:

Suorita koejyrsintä. Mittaa jyrsitty viistekorkeus

ja sovita se tarvittaessa yhden asteikkoviivan

verran säätöruuvia (7) kääntämällä: Käännös

myötäpäivään = korkeampi viistekorkeus.

Käännös vastapäivään = pienempi

viistekorkeus. Suorita uusi koejyrsintä. Toista

vaihe tarvittaessa.

8.1 Päälle-/poiskytkeminen

Ohjaa konetta aina molemmin käsin.

Kytke kone ensin päälle ja vie vasta sitten

käyttötarvike työstettävään kappaleeseen.

Estä tahaton käynnistyminen: Kytke kone aina

pois päältä, jos vedät pistokkeen irti

pistorasiasta tai jos sähkönsyötössä on katkoksia.

Jatkuvassa kytkennässä kone käy edelleen,

vaikka se pääsisi riistäytymään käsistä. Sen

2,0

0,10

h (mm)

a = 45°

8. Käyttö
