1. Обрабатываемая поверхность

2. Направление вращения фрезы

3. Вид на инструмент сверху

4. Направление движения фрезера

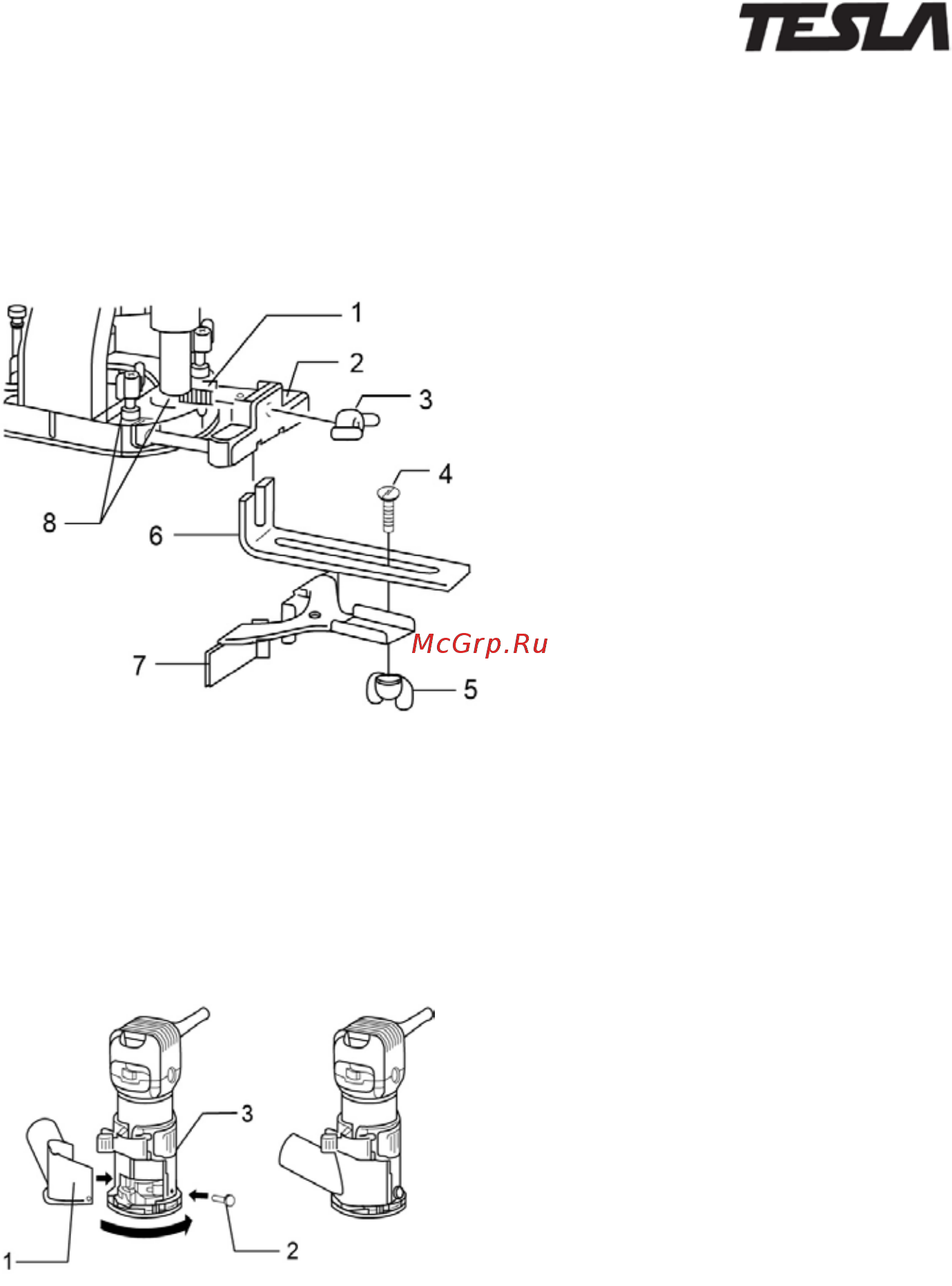

Использование параллельной направляющей при работе с погружным

основанием (необходимо использование направляющей плиты).

1. Болт

2. Направляющая плита

3. Барашковая гайка

4. Болт

5. Барашковая гайка

6. Держатель направляющей

7. Параллельная направляющая

8. Барашковые болты

Используя барашковую гайку

закрепите параллельную направляющую на направляющей плите.

Вставьте направляющую плиту в отверстия, расположенные на погружном

основании, и затяните барашковые болты. Для настройки расстояния между

фрезой и параллельной направляющей ослабьте барашковую гайку. Установив

нужное расстояние, зафиксируйте параллельную направляющую, затянув

барашковую гайку

Наборы пылесборников (для основания фрезера).

1. Пылесборник

2. Винт с насечкой

3. Станина фрезера
