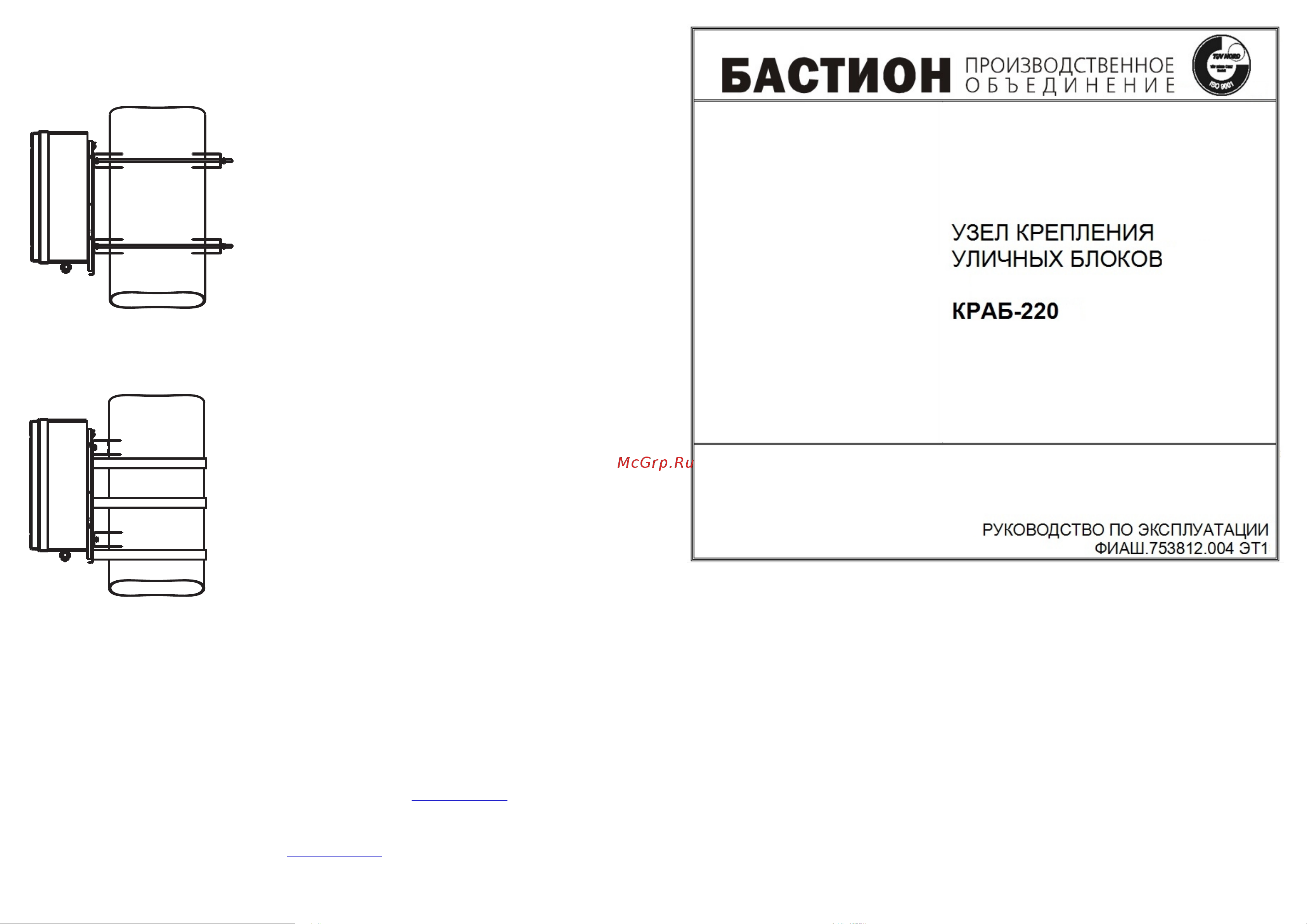

Узел крепления уличных блоков КРАБ-220 (далее по тексту - КРАБ-220). Предназначен

для крепления блоков питания уличного исполнения к вертикальным столбам с поперечным

сечением до 220 мм.

КРАБ-220 обеспечивает:

- крепление уличных блоков к деревянным, бетонным или металлическим столбам с любой

формой поперечного сечения;

- крепление уличных блоков серии СКАТ 2400 исп.5, СКАТ 1200 исп.6, СКАТ 1200 исп.5,

SKAT-V/24/220AC или аналогичных;

- облегченный монтаж без предварительного навешивания оборудования;

- долговечность конструкции за счет применения оцинкованного покрытия;

.- возможность монтажа на столбы поперечным сечением более 220мм

(см. способ крепления “б”);

- монтаж блоков массой до 12 кг.

- закрепить кронштейн “В” на подвесы изделия

с помощью винтов “Е”(2 крепежные позиции сверху)

- закрепить скобы “А” на шасси “Б” с помощью

гаек “Д” и шпилек “Г”

- закрепить на столб собранное шасси “Б” с помощью

скоб“А” и гаек “Д”

- навесить изделие на узел крепления КРАБ-220,

предварительно совместив ответные части шасси “Б”

и кронштейна “В”

- закрепить изделие к КРАБ-220 винтами“E”

(2 крепежные позиции внизу)

б) крепление хомутами (в комплект поставки не входят, применяются в случае

отсутствия возможности использования основного монтажного комплекта);

- закрепить кронштейн “В” на подвесы изделия

с помощью винтов “Е”(2 крепежные позиции сверху)

- закрепить 2 скобы “А” на шасси “Б” с помощью

болтов “Ж”

- продеть ленты хомутов сквозь пазы на шасси “Б”,

максимальная ширина ленты 30 мм, длину выбрать

по месту

- закрепить на столб шасси “Б” посредством хомутов

- навесить изделие на узел крепления КРАБ-220,

предварительно совместив ответные части шасси “Б”

и кронштейна “В”

- закрепить изделие к КРАБ-220 винтами“E”

(2 крепежные позиции внизу)
