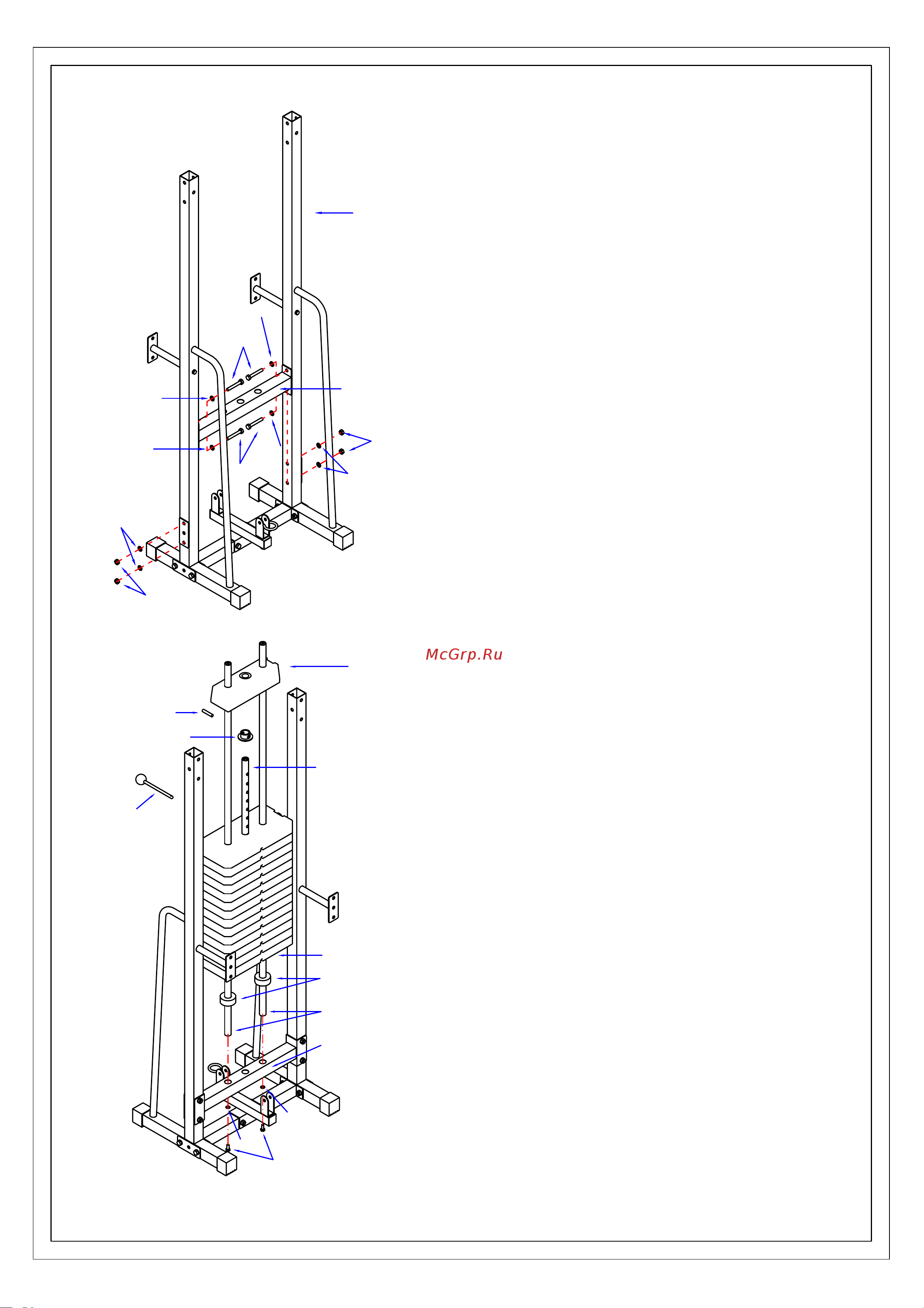

ШАГ 3:
1.
Установите нижнюю перекладину (A5)
между опорными стойками (A1), закрепите
её с помощью шайб (B6), болтов (B1) и
гаек (B5).
ШАГ 4:
1.
Вставьте две направляющие (A6) в
нижнюю перекладину (A5), закрепите их с
помощью шайб (B7)
и болтов (B4).
2.
Установите на направляющие (А6)
амортизаторы (D4) и весовые пластины
(D2). Затем вставьте стержень для
изменения нагрузки (A8).
3.
Установите пластиковую втулку (D3),
стопорный штифт (C2) и верхнюю
пластину
(D1).
4.
Вставьте штифт (C1) в отверстие на одной
из весовых пластин (D2) и далее в
отверстие стержня
(A8). Убедитесь, что
отверстия в пластине (D2) и стержне (А8)
совмещены.
A1
B1
B1
B6
B6
B6
B5
B6
B5
B6
B6
A5
