Технический паспорт изделия и руководство по эксплуатации. Опора кровельная SOLID FOOT.

1. Назначение и общие сведения

Опора кровельная SOLID FOOT предназначена для крепления оборудования на кровле без

ее повреждения. Примером служит установка блоков кондиционирования воздуха, переходных

мостиков, вентиляционных каналов, трубопроводов или кабельных лотков на плоских кровлях.

Установка кровельных опор для монтажа оборудования на любых плоских кровельных

поверхностях не требует проведения сварочных работ, экономит трудозатраты, защищает

поверхность кровли от механических повреждений.

Кровельная опора SOLID FOOT выдерживает нагрузку до 2 000 кг, имеет возможность

компенсации уклона крыши до 8° и вращения на 360°, подходит для комбинации с монтажными

профилями, чтобы создавать конструкции любой сложности и грузоподъемности.

2. Устройство и технические характеристики

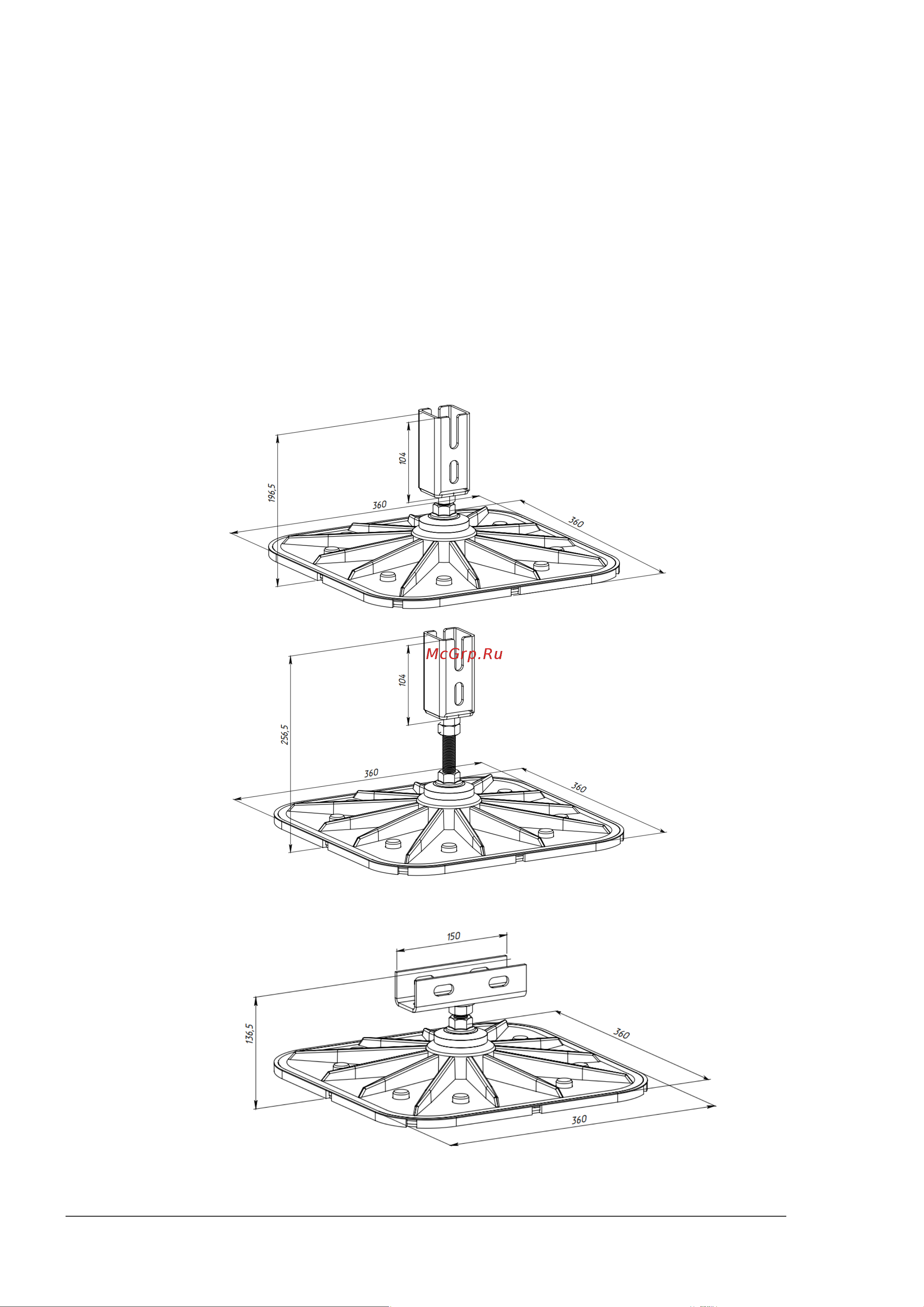

Рис. 1. Размеры кровельной опоры с вертикальным кронштейном для профиля 41х41

Рис. 2. Размеры кровельной опоры с горизонтальным кронштейном для профиля 41х41
