Основные сведения об изделии

Наименование: кровельная воронка с

электрообогревом для внутреннего

водостока.

Артикул: HL64.1 Маркировка: HL64.1

Изготовитель: ООО «ХЛ-РУС»

Адрес изготовителя: Россия, 140187, Московская область, г. Жуковский,

ул. Королева, д. 2.

1. Назначение и область применения

Кровельная воронка HL64.1

электрообогревом для внутреннего

водостока. с горизонтальным выпуском для неэксплуатируемой кровли, с

диаметром выпускного патрубка DN75 и переходником DN75/110.

Предназначена для отвода дождевой и талой воды с плоских кровель во

внутренний водосток дождевой канализации.

Продукция сертифицирована в соответствии с системой сертификации

ГОСТ Р Госстандарт России.

2. Общие сведения

Кровельная воронка. с горизонтальным выпуском с листвоуловителем из

ПП для предотвращения попадания в дождевую канализацию веток,

листвы и других посторонних предметов, с электрообогревом от сети 220В

мощностью 10-30Вт

3. Комплектность поставки

4.1. Листвоуловитель HL062.1E из ПП Ø 160 мм и высотой 100 мм.

4.2. Профилированный фланец из нержавеющей стали для

механического крепления (зажима) гидроизоляции (пароизоляции).

4.3. Набор для крепежа профилированного фланца: барашковая гайка

для ручной затяжки, шестигранная гайка и шайба из нержавеющей стали

(по 6 шт.). Максимальный момент затяжки гаек указан в п. 5.2.

4.4. Корпус воронки из ПП

4.5. Плоский листвоуловитель HL170 из ПП.

4.6. Переходник эксцентрический из ПП DN75/110.

4.7. Монтажная заглушка.

5. Устройство и технические характеристики

Диаметр

выпуска

Пропускная способность при толщине водяног

о слоя

над водоприёмной чашей

воронки, л/с

Минимальная

по DIN EN

1253

5 мм

мм

DN 75 1,7 (35 мм) 0,90 3,80 6,00 10,00 13,50 16,50 16,70 16,80

DN 110 4,5 (35 мм) 0,90 3,80 5,10 6,00 6,50 6,50 6,50 6,50

Вес, брутто 2,085 кг

Максимальная нагрузка 150 кг

Рабочая температура от -50 до +100

Срок службы 50 лет

Соответствует требованиям: ГОСТ Р 58956-2020

Нагревательный элемент, состоящий из саморегулирующегося кабеля

марки ELSR-N-40-2-AO (T6) с изолирующей законцовкой с одной стороны

и спаянный с кабелем подключения марки Oilflex 540 с другой стороны,

место спайки электро-изолированно термоусадочной муфтой.

Внешняя оболочка кабеля выполнена из термопластичного эластомера на

основе олефина, служит в качестве дополнительной защиты от коррозии.

Технические характеристики нагревательного элемента

макс. температура поверхности кабеля: +80ºС

макс. температура обогреваемой поверхности: +65ºС

мин. температура применения: –60ºС

электрический ток: переменный 220÷240 В

класс защиты : IP 67

номинальная мощность при 10ºС: 40 Вт/м

длина греющей части: 0,38 м

длина кабеля подключения: 0,8 м (3х1,0 мм

)

мин. радиус изгиба: 25 мм

предохранитель: 10 А (характеристика

типа С)

Теплоотдача нагревательного элемента (соответственно и

энергопотребление) линейно зависит от температуры окружающего

воздуха: при +20°C - 13,30 Вт, при +10°C - 15,96 Вт, при +5°C - 17,10 Вт,

при 0°C - 18,24 Вт, при -5°C - 19,0 Вт, при -10°C - 20,33 Вт, при -20°C -

22,42 Вт.

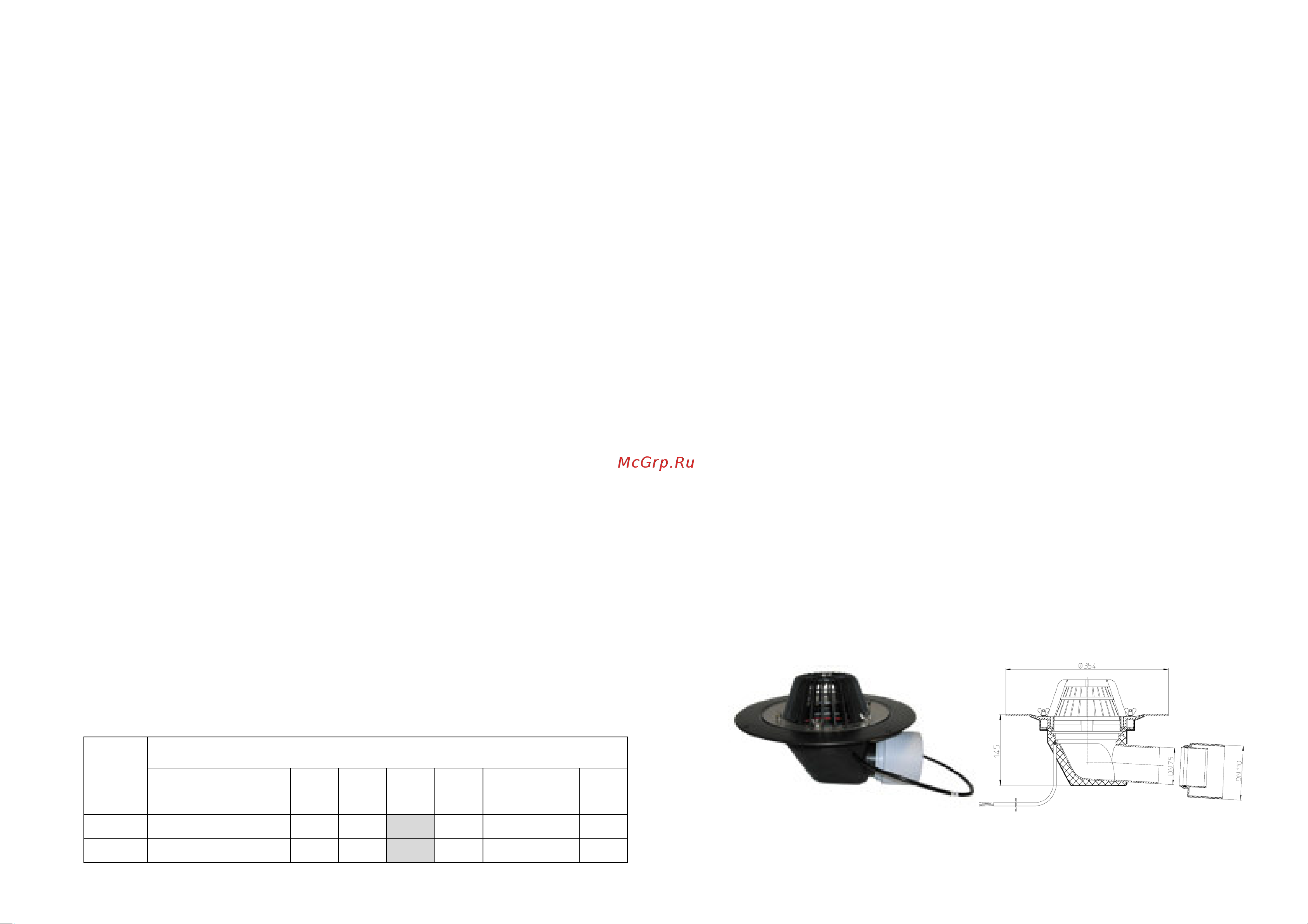

Рис. 1. Кровельная воронка с электрообогревом HL64.1
