элемента (соответственно и энергопотребление) линейно зависит от

температуры окружающего воздуха.

Подключение может быть произведено только специалистами!

Перед подключением убедитесь, что кабель не имеет механических

повреждений.

Электрический кабель и его соединения не должны устанавливаться под

напряжением.

Запрещается перегибать кабель подключения! Минимальный радиус изгиба

кабеля не должен превышать 25 мм.

Q Автомат Защиты Сети (АЗС)

F и/или УЗО и/или

управляющий термостат

Х1…Х3 Клеммная или распаечная

коробка

РЕ Заземляющий провод

(желто-зеленый провод)

N Нулевой провод (синий провод)

L Фаза (коричневый провод)

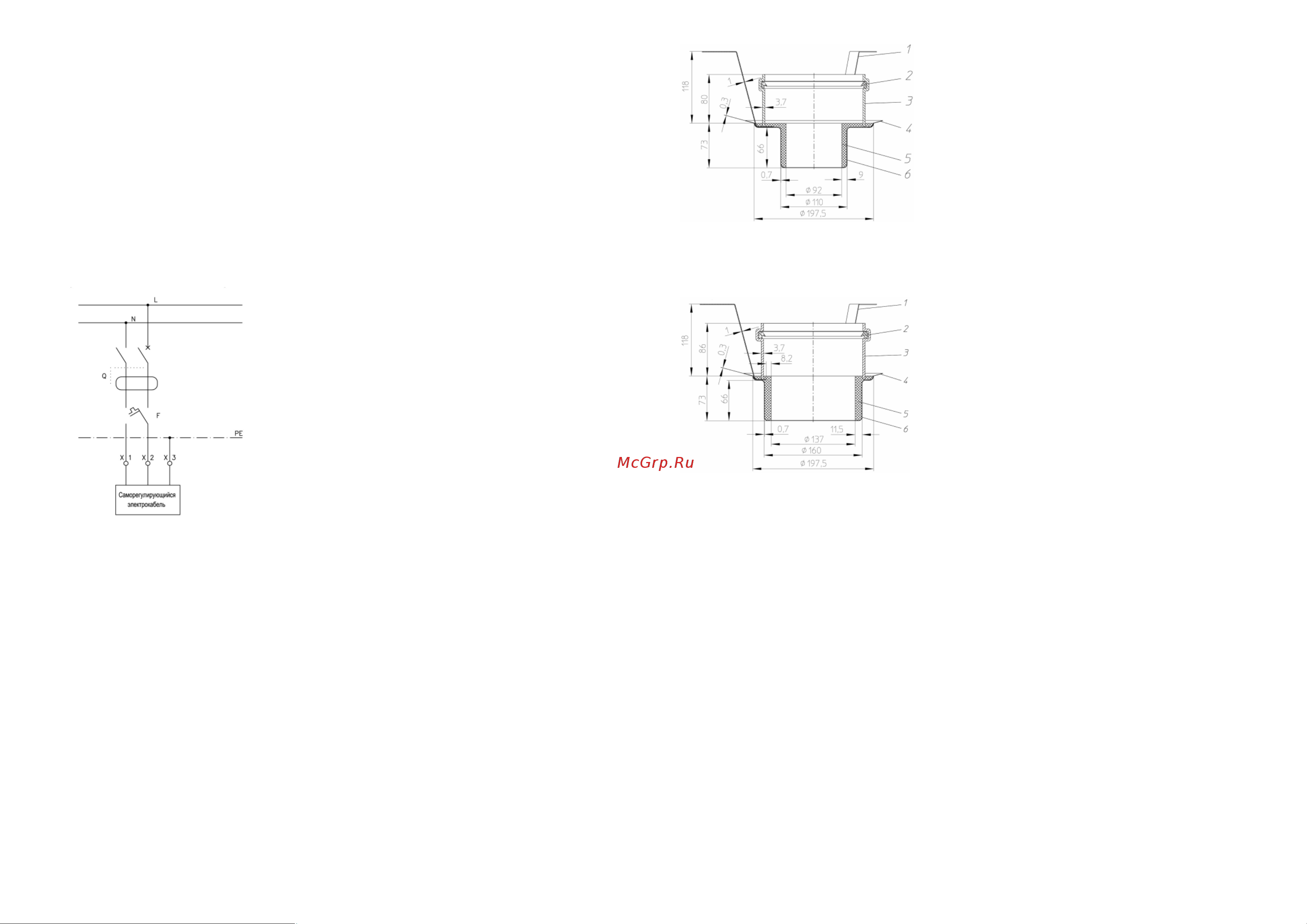

Рис. 5. Схема подключения электрообогрева кровельной воронки HL62.1В к

электрической сети.

ВНИМАНИЕ: В ряде случаев для выполнения требований Федерального

закона №123-ФЗ «Технический регламент о требованиях пожарной

безопасности» при монтаже кровельной воронки HL62В необходимо

применение противопожарной муфты HL850 (для HL62.1В/7) или HL870

(для HL62.1B/1). Подробнее требования по обязательному применению

противопожарных муфт рассматриваются в разделе 2 «Технические

требования» ТУ 22.21.-005-00269682-2018 «Противопожарные муфты

HL840, HL850, HL860, HL870”.

Рис. 6. Противопожарная муфта HL850 для кровельной воронки HL62.1B/7.

Рис. 7. Противопожарная муфта HL870 для кровельной воронки HL62.1B/1.

7. Качество продукции

Кровельная воронка изготовлена в соответствии с ТУ 22.21.-006-00269682-

2019, соответствует требованиям ГОСТ Р 58956-2020, а также соответствует

Единым санитарно-эпидемиологическим и гигиеническим требованиям к

товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)

утв. Решением Комиссии таможенного союза №299 от 28.05.2010 (глава II,

раздел 3) (экспертное заключение №2246г/2017).

8. Эксплуатация и техническое обслуживание

Не допускаются удары и другие действия, приводящие к механическим или

термическим повреждениям корпуса кровельной воронки. Кровельная воронка

не требует специального технического обслуживания. Службе эксплуатации

необходимо следить за чистотой листвоуловителей или

водоприёмных решеток кровельных воронок.
