1. Основные сведения об изделии

Наименование: кровельная воронка с электрообогревом для внутреннего

водостока.

Артикул (маркировка): Диаметр выпускного патрубка:

HL62.1H/7 DN 75

HL62.1H/1 DN 110

HL62.1H/2 DN 125

Изготовитель: ООО «ХЛ-РУС»

Адрес изготовителя: Россия, 140187, Московская область, г. Жуковский, ул.

Королева, д. 2.

2. Назначение и область применения

Кровельная воронка с электрообогревом для внутреннего водостока

HL62.1Н для неэксплуатируемой кровли предназначена для отвода

дождевой и талой воды с плоских кровель во внутренний водосток

дождевой канализации.

Продукция сертифицирована в соответствии с системой сертификации

ГОСТ Р Госстандарт России.

3. Общие сведения

Кровельная воронка с вертикальным выпуском с листвоуловителем из ПП

для предотвращения попадания в дождевую канализацию веток, листвы и

других посторонних предметов, с «фартуком» из гидроизоляционного

полимербитумного полотна, с электрообогревом от сети 220В мощностью

10-30Вт.

4. Комплектность поставки

4.1. Листвоуловитель HL062.1E из ПП Ø 160 мм и высотой 100 мм.

4.2. Корпус воронки из ПП с «фартуком» из полимербитумного полотна

500х500 мм.

4.3. Плоский листвоуловитель HL170.

4.4. Монтажная заглушка.

5. Устройство и технические характеристики

Диаметр

выпуска

Пропускная способность при толщине водяного слоя над водоприёмной чашей

воронки, л/с

Минимальная

по DIN EN 1253

мм

DN 75

1,7 (35 мм)

0,90

3,50

6,80

9,90

13,20

15,00

15,10

15,20

DN 110

4,5 (35 мм)

1,00

4,10

7,30

10,70

14,50

18,30

23,20

29,40

DN 125

7,0 (45 мм)

1,00

4,10

6,90

10,20

14,00

17,70

22,40

27,70

Вес брутто 2,4 кг

Максимальная нагрузка 150 кг

Рабочая температура от –50 до +100

Срок службы 50 лет

Соответствует требованиям: ГОСТ Р 58956-2020

Нагревательный элемент, состоящий из саморегулирующегося кабеля

марки ELSR-N-40-2-AO (T6) с изолирующей законцовкой с одной стороны

и спаянный с кабелем подключения марки Oilflex 540 с другой стороны,

место спайки электро-изолированно термоусадочной муфтой.

Внешняя оболочка кабеля выполнена из термопластичного эластомера на

основе олефина, служит в качестве дополнительной защиты от коррозии.

Технические характеристики нагревательного элемента

макс. температура поверхности кабеля: +80ºС

макс. температура обогреваемой поверхности: +65ºС

мин. температура применения: –60ºС

электрический ток: переменный 220÷240 В

класс защиты : IP 67

номинальная мощность при 10ºС: 40 Вт/м

длина греющей части: 0,38 м

длина кабеля подключения: 0,8 м, марка (3х1,0 мм

)

мин. радиус изгиба: 25 мм

предохранитель: 10 А (характеристика

типа С)

Теплоотдача нагревательного элемента (соответственно и

энергопотребление) линейно зависит от температуры окружающего

воздуха: при +20°C - 13,30 Вт, при +10°C - 15,96 Вт, при +5°C - 17,10 Вт,

при 0°C - 18,24 Вт, при -5°C - 19,0 Вт, при -10°C - 20,33 Вт, при -20°C -

22,42 Вт.

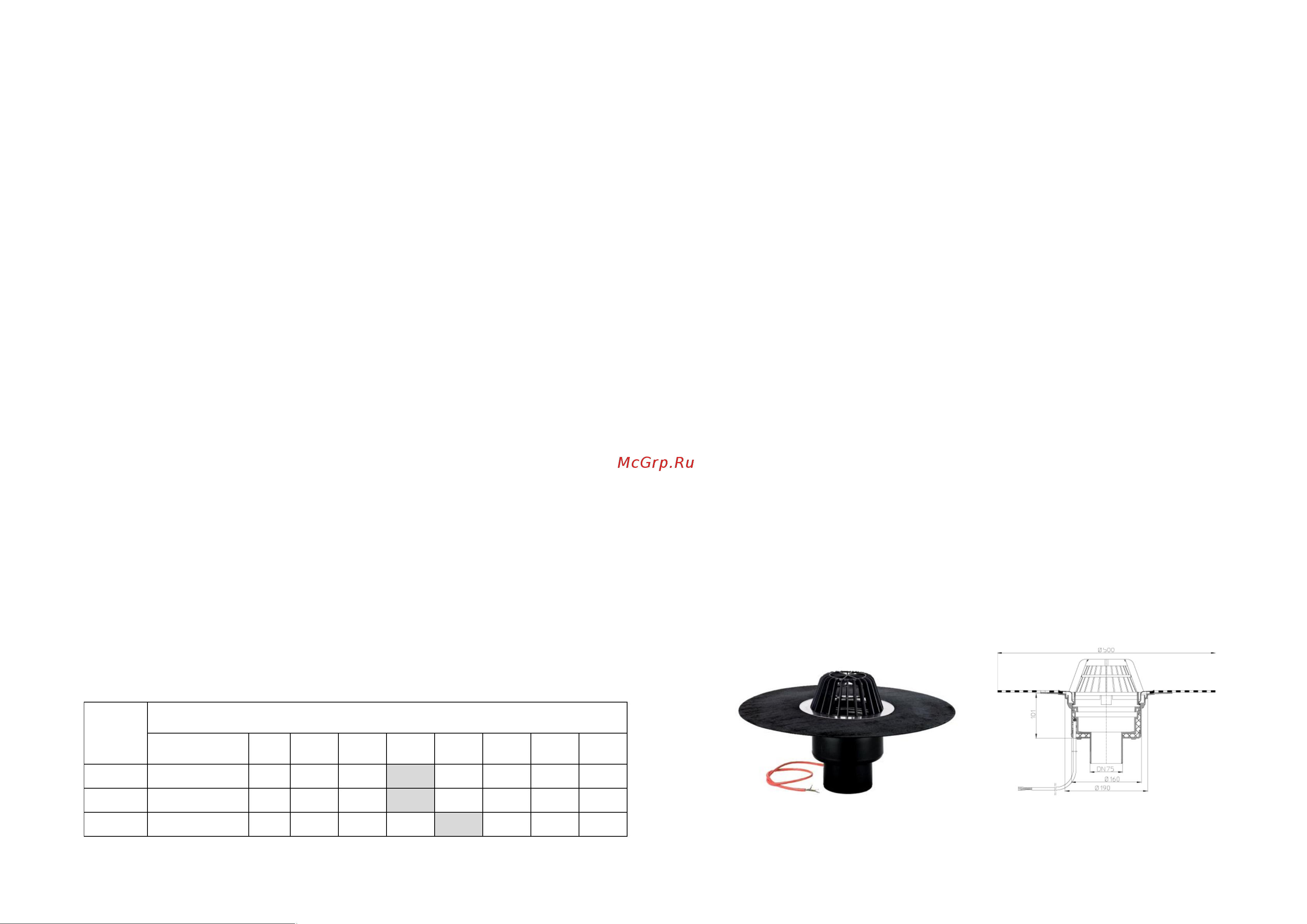

Рис. 1. Кровельная воронка с электрообогревом для внутреннего водостока

HL62.1H/7.
