TS-250ST1300 TS-250ST1300/400

TS-250ST1600 TS-250ST1600/400

1.3 Основные элементы

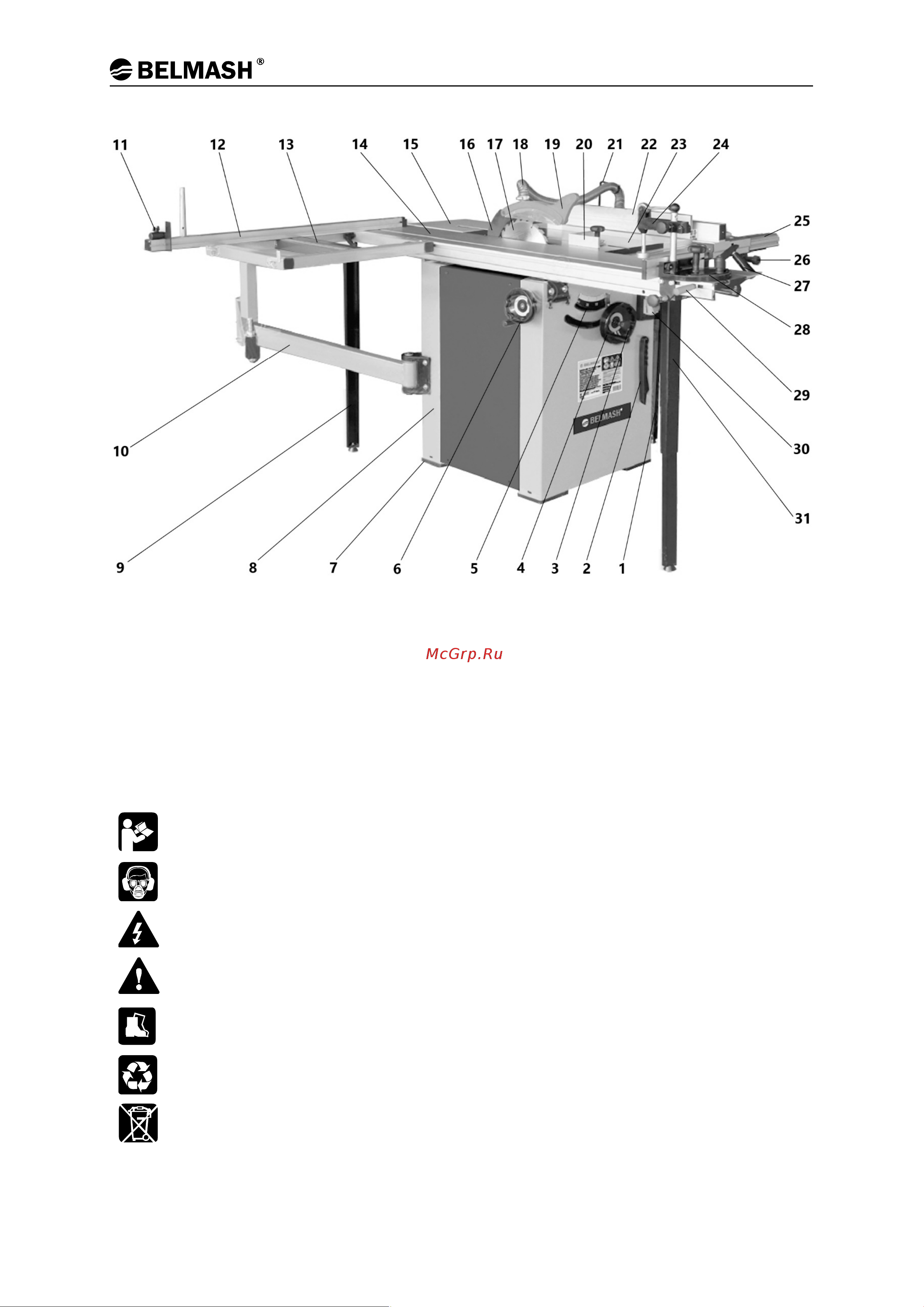

Рисунок 1. Основные элементы станка

1 – опора стола бокового, 2 – толкатель, 3 – фиксатор вылета пильного диска, 4 – маховик регулировки

подъема/опускания пильного диска, 5 – шкала наклона пильного диска, 6 – маховик регулировки угла наклона пильного

диска, 7 – накладка, 8 – основание, 9, 31 – опора подвижного стола, 10 – кронштейн стола поперечного реза,

11 – ограничитель, 12 – упор поперечный, 13 – стол поперечного реза, 14 – стол подвижный, 15 – стол задний, 16 – нож

расклинивающий, 17 – диск пильный, 18 – шланг для от

ведения отходов резания, 19 – кожух пильного диска, 20 – упор

угловой основного стола, 21 – держатель шланга, 22 – упор параллельный, 23 – стол рабочий основной, 24 – прижим

эксцентриковый, 25 – передняя направляющая параллельного упора, 26 – рукоятка точной настройки положения

параллельного упора, 27 – ручка-фиксатор, 28 – упор угловой подвижного стола, 29 – ручка подачи подвижного стола,

30 – выключатель

1.4 Графические символы

Внимательно прочтите инструкцию по эксплуатации перед использованием станка.

При работе на станке пользуйтесь средствами защиты органов слуха, зрения, дыхания.

Опасность поражения электрическим током.

Опасность получения травмы или повреждения узлов станка в случае несоблюдения

указаний техники безопасности.

Используйте специальную обувь.

Станок и его упаковка подлежат вторичной переработке (рециклированию).

Для предотвращения негативного воздействия на окружающую среду, при

прекращении использования станка (истечении срока службы) и непригодности

к дальнейшей эксплуатации, станок подлежит разборке и сдаче в приемные пункты по

вторичной переработке металлолома и пластмасс
