11
4.
ОСНОВНЫЕ ЭЛЕМЕНТЫ СТАНКА

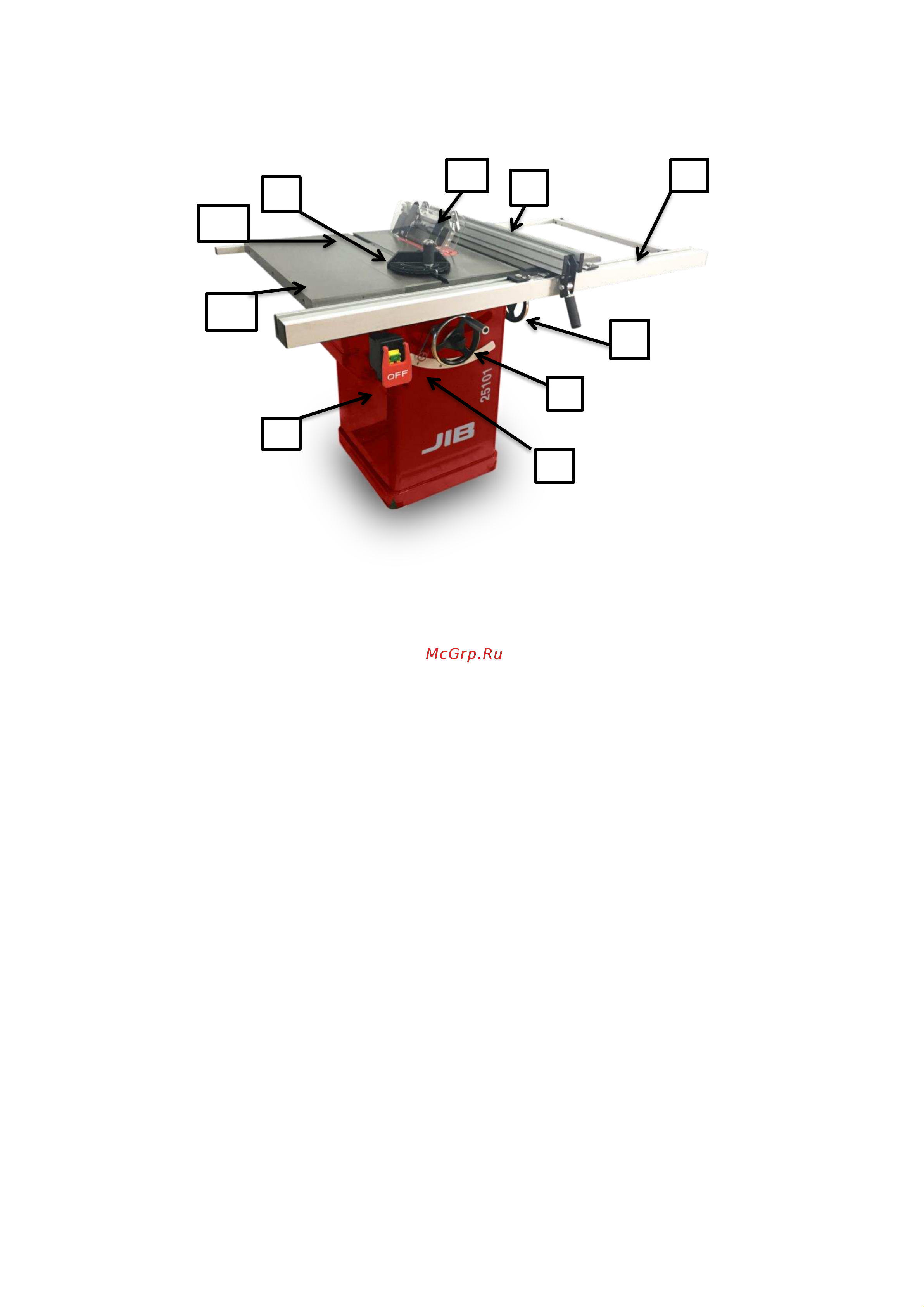

Рисунок 1.
A1.
Основной стол
E.
Узел ограждения пильного
диска с расклинивающим ножом
A2.
Расширитель стола
F.
Параллельный упор
B.
Главный выключатель
G.
Маховичок регулировки угла
наклона пильного диска
C.
Направляющая параллельного
упора
I.
Шкала наклона пильного диска
D.
Приспособление для пиления
под углом. Транспортир
J.
Маховичок регулировки
пильного диска по высоте
Рисунок 2-4
A. Переключатель ЗАПУСКА/ОСТАНОВКИ: Запуск и остановка двигателя. Переключатель можно
отключить в целях безопасности, вставив отключающий штифт или навесной замок (не входит в
комплект) через кнопку "ПУСК".
Примечание: Для доступа к переключателю необходимо поднять крышку выключателя.
B. Замки маховика: Зафиксируйте высоту и угол пильного диска при затягивании (по одному на
каждом маховике).
C. Маховик высоты пильного диска: Регулирует высоту диска от 0"-31/4".
D. Маховик наклона пильного диска: Регулирует угол наклона диска от 90° до 45°.
B
C
D
E
F
G
J
I
A2
A1
11
