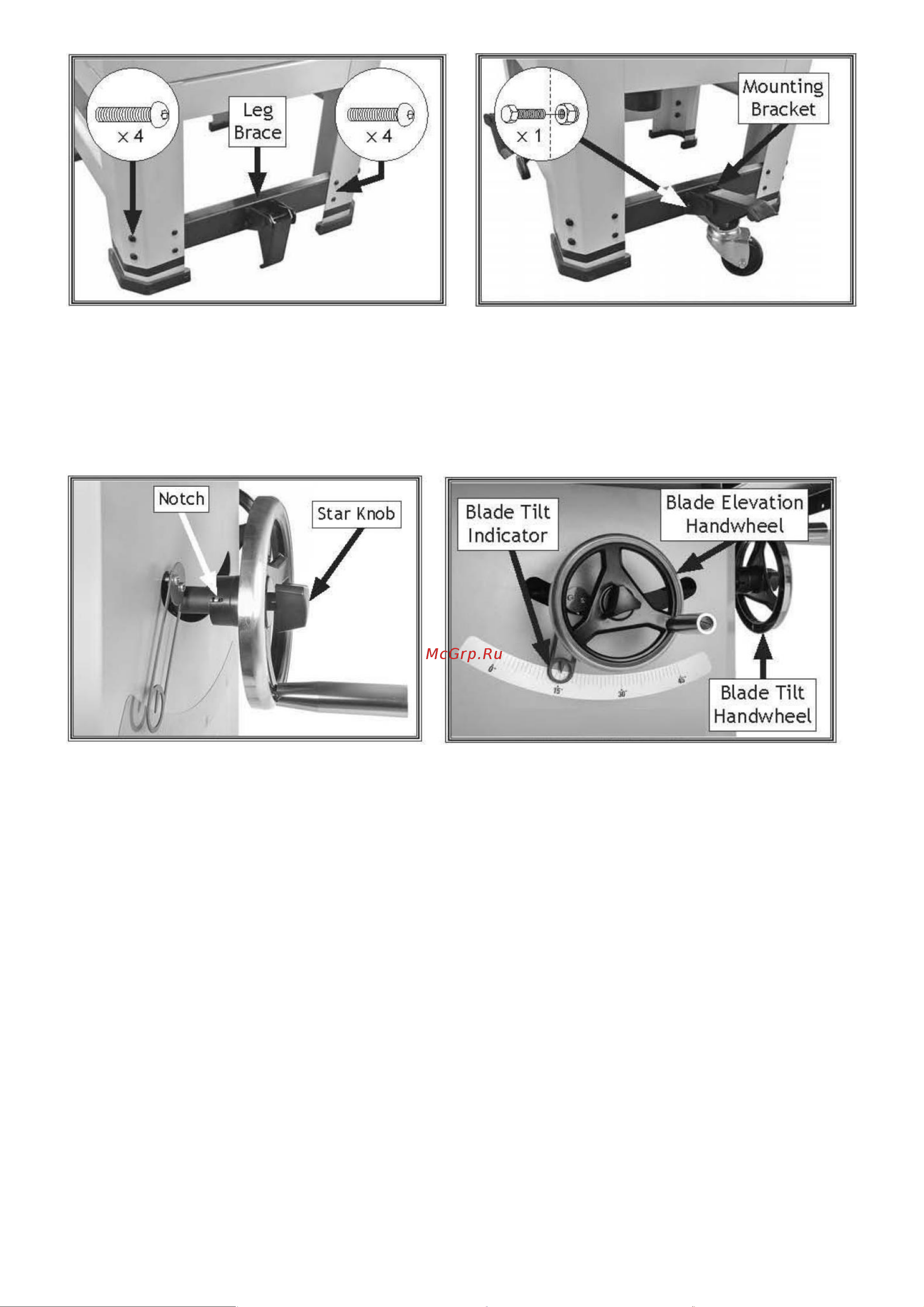

Рисунок 14. Установленная скоба для ног

Рисунок 15. Ролик, установленный на скобе для

ног.

3. Установите скобу для ног (см. Рис. 14) с

предварительно установленными (4)

винтами M8-1,25 x 16 для головок кнопок и

(4) винтами M6-1 x 12 для головок кнопок.

4. Установите ролик на монтажный кронштейн

опоры для ног с помощью (1) шестигранного

болта M8-1.25 x 65 и (1) стопорной гайки ЛА8-1.25

(см. рисунок 15).

Рисунок 16. Маховик установлен правильно.

Рисунок 17. Индикатор наклона диска и шкала

угла наклона

5. Установите маховики на валы, убедившись,

что выемка в каждом маховике совпадает с

штифтом на каждом валу, как показано на

рисунке 16, а затем закрепите звездочками.

6. Поверните маховик наклона диска, пока

индикатор наклона диска не покажет 15° на шкале

угла наклона диска (см. рисунок 17).
