51

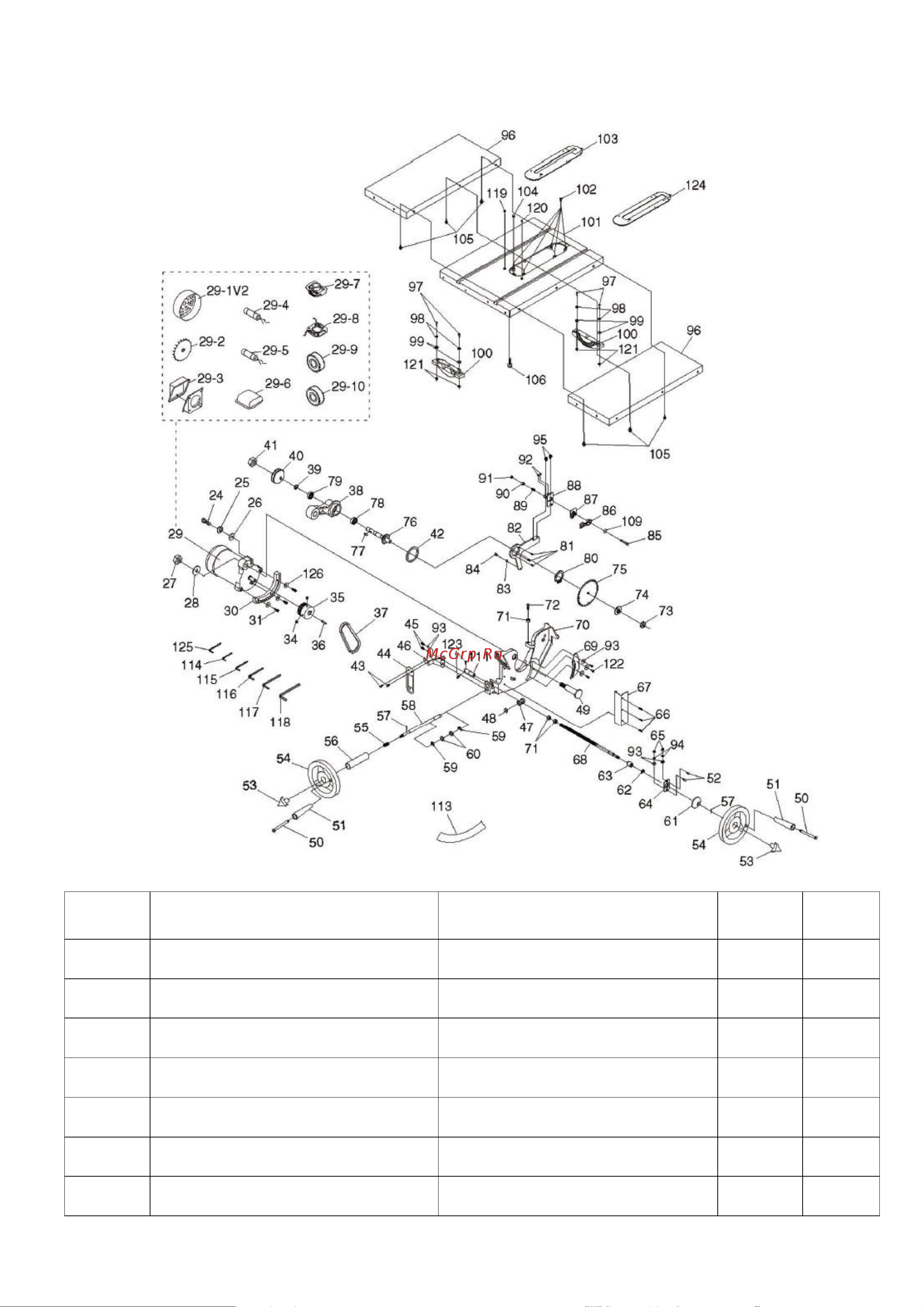

13.ПОКОМПОНЕНТНЫЙ ЧЕРТЕЖ СТАНКА JIB 25101
Чертеж №1 Общий чертеж
Поз.
Наименование
Discription
Кол-во
Чертеж
№
24
БОЛТ M8-1.25X 30
HEX BOLT M8-1.25X30
1
1
25
СТОПОРНАЯ ШАЙБА 8 ММ
LOCKWASHER 8MM
1
1
26
ШАЙБА 8 ММ
FLAT WASHER8MM
1
1
27
КОНТРГАЙКА М16-2
LOCKNUT M16-2
1
1
20
ШАЙБА 16 ММ
FLAT WASHER16MM
1
1
29
ДВИГАТЕЛЬ 230 , 1,5 кВт
MOTOR
1
1
29-1V2
КРЫШКА ДВИГАТЕЛЯ V2.06.19
MOTOR FAN COVER V2.06.19
1
1
