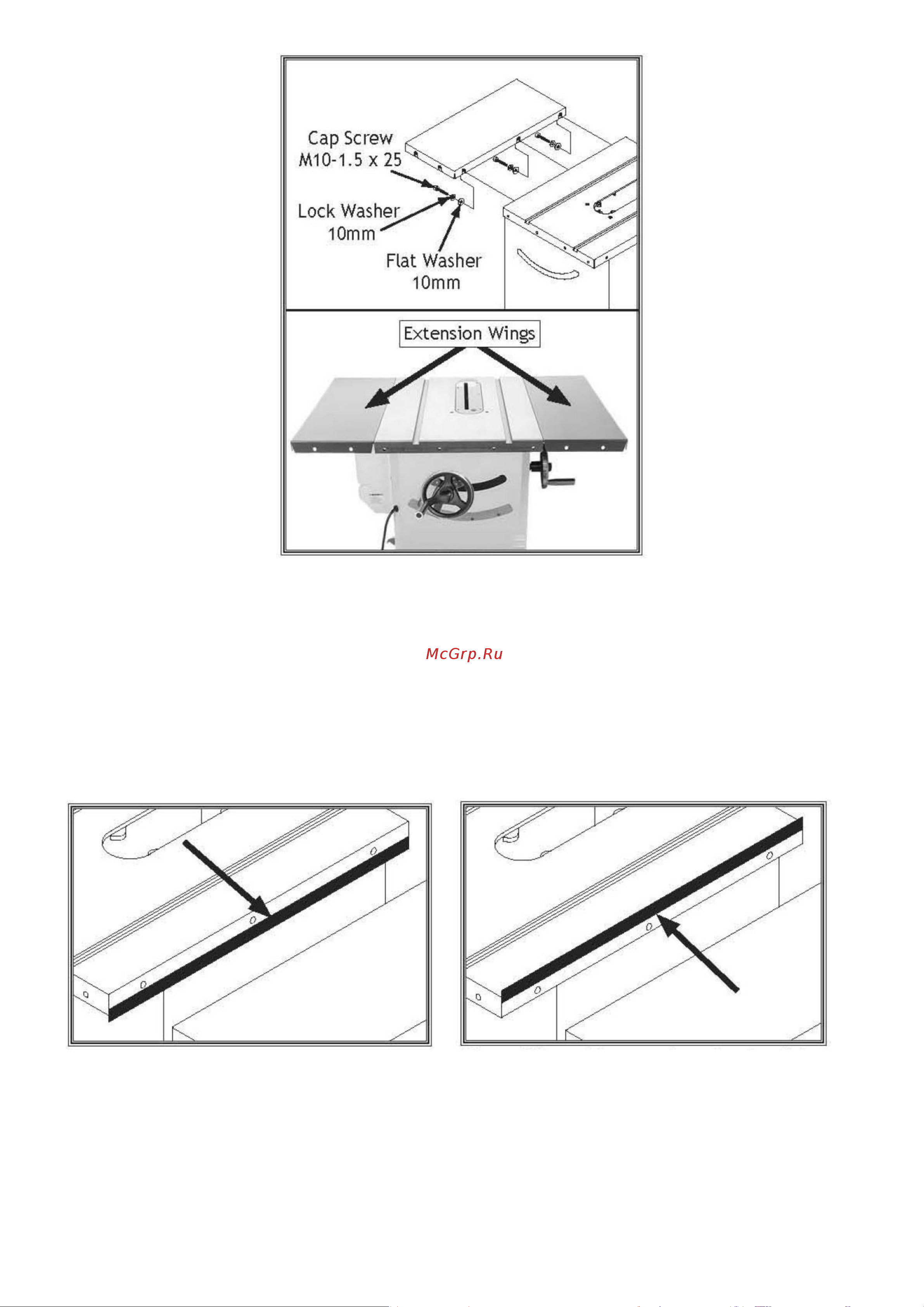

Рисунок 18. Установка удлинительных консолей стола.

7. Проверьте сопрягаемые поверхности чугунного стола на наличие заусенцев или посторонних

материалов, которые могут препятствовать установке удлинительных крыльев.

Сопрягаемые края стола и удлинительных консолей должны быть чистыми, гладкими и плоскими.

При необходимости используйте проволочную щетку или напильник, чтобы удалить любые

проблески, вмятины или выступы. Этот шаг обеспечит правильное крепление удлинительных

консолей к основному столу.

8. Необходимо чтобы один человек удерживал удлинительные консоли стола на месте, во время

крепления их к основному столу с помощью (3) винтов M10-1,5 x 25, (3) стопорных шайб 10 мм и (3)

шайб 10 мм (см. рисунок 18).

Рисунок 19. Расположение клейкой ленты

для наклона удлинительного стола вверх.

Рисунок 20. Расположение клейкой ленты для

наклона удлинительной консоли стола вниз.

9. Поместите линейку поперек

удлинительных консолей стола и основного

стола, чтобы обеспечить плоскую

поверхность комбинированного стола.

- Если комбинированная поверхность стола

плоская, перейдите к следующему шагу.

- Если внешний конец удлинительной консоли

стола наклоняется вверх, снимите консоль и

поместите полоску клейкой ленты вдоль верхнего

края основного стола, чтобы закрепить конец

удлинительной консоли вниз (см. рисунок 20).

Примечание: После повторной установки консоли,
