21

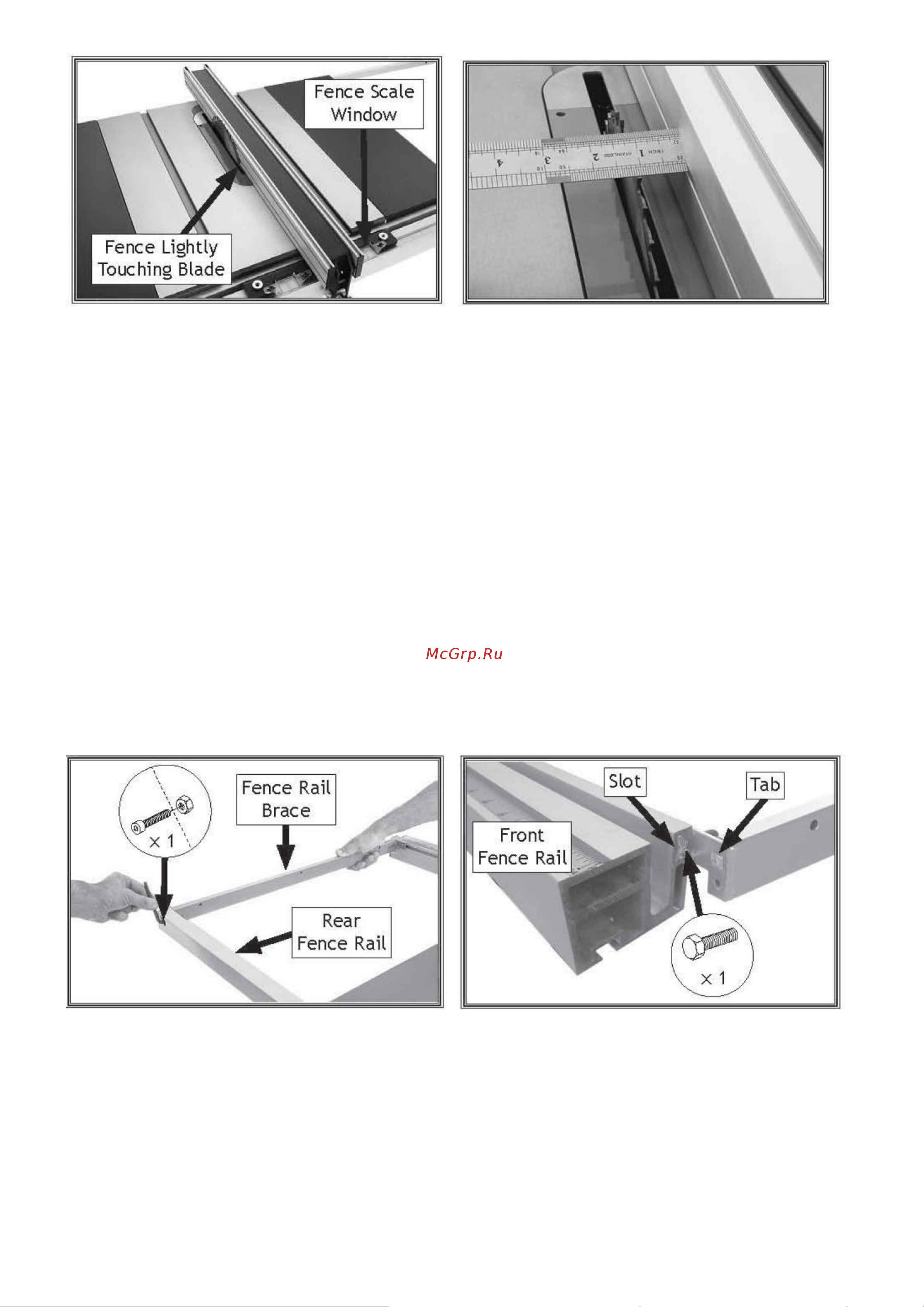

Рисунок 29. Калибровка шкалы
параллельного упора.
Рисунок 30. Проверка калибровки шкалы
параллельного упора
21. Сдвиньте параллельный упор так, чтобы
оно слегка касался правой стороны пильного
диска (см. рис. 29). Пока не запирайте забор.
22. Сдвиньте ограждение так, чтобы нулевая
отметка шкалы (справа) совпала с
перекрестием в окне шкалы упора (см.
рисунок 29).
23. Затяните шестигранные гайки, чтобы
закрепить обе направляющие.
24. Проверьте калибровку шкалы параллельного
упора, переместив параллельный упор на отметку
1" на шкале и измерив расстояние между зубом
диска (см. рисунок 30) и упором.
—Если перекрестие точно совпадает с отметкой
1", никаких корректировок вносить не нужно.
—Если перекрестие не совпадает с отметкой 1",
ослабьте винты окна шкалы упора, переместите
перекрестие на отметку 1", затем затяните винты.
25. Снимите параллельный упор со стола и установите его слева от пильного диска, затем сдвиньте
упор так, чтобы он слегка касался левой стороны диска
26. Проверьте левое окно шкалы параллельного упора.
- Если перекрестие совпадает с нулевой отметкой на левой шкале упора, никаких корректировок
вносить не нужно.
- Если перекрестие не совпадает с нулевой отметкой на шкале, ослабьте винты окна шкалы упора,
переместите перекрестие над нулевой отметкой, затем затяните винты.
27. Установите защитный кожух пильного диска.
Рисунок 31. Крепление заднего конца
направляющей параллельного упора
Рисунок 32. Крепление переднего конца
направляющей параллельного упора.
28. С помощью помощника установите кронштейн ограждения на заднюю направляющую
ограждения с помощью (1) винта с крышкой M8-1,25 x 16 и (1) шестигранной гайки M8-1,25 (см.
рисунок 31).
Примечание: Пока не затягивайте винт крышки.
29. Вставьте (1) болт с шестигранной головкой M8-1.25 x 16 в передний конец скобы параллельного
упора, затем вставьте шестигранную головку и язычок скобы в прорезь в передней направляющей
упора (см. рисунок 32). Затяните винт и шестигранную гайку на заднем конце рельсовой скобы
ограждения.
