ПИЛЬНЫЕ ДИСКИ ДАДО

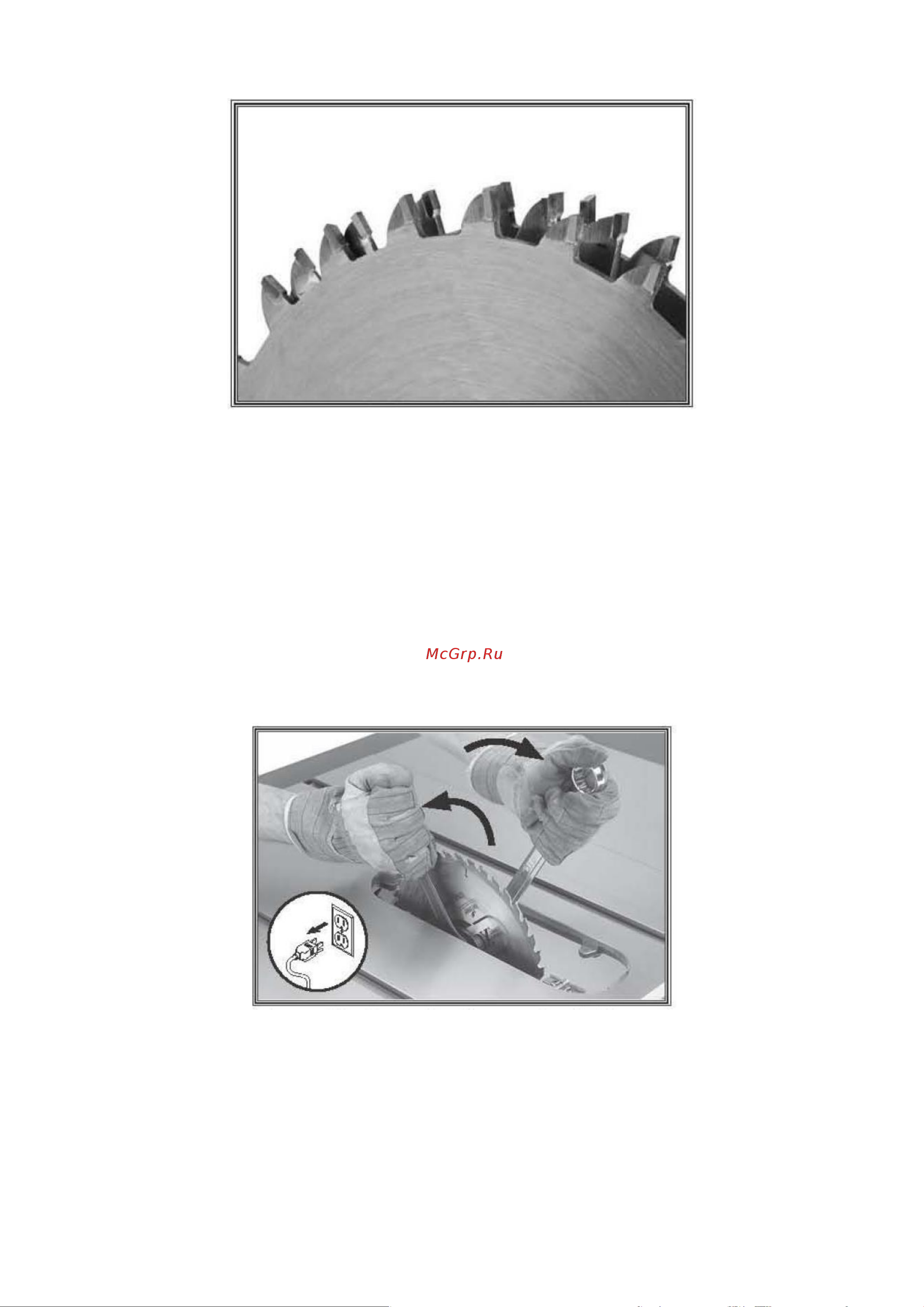

Рисунок 43. Пильный диск ДАДО

Пильный диск ДАДО (см. Рис. 43): Несколько дисков сложены вместе, чтобы контролировать ширину

резки. Пильные диски ДАДО стоят дороже, чем обычные пильные диски, но, как правило, дают более

качественные результаты.

УСТАНОВКА ДИСКА

Правильная установка пильного диска имеет большое значение для качественной обработки

заготовки и безопасной работы на станке.

Чтобы установить пильный диск, выполните следующие действия:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Поднимите пильный диск до упора, снимите защитное ограждение, вставку стола (оставьте винты

с крестообразной головкой, установленные в горловине стола) и расклинивающий нож.

Примечание: Вставка стола удерживается на месте магнитом.

Рисунок 44. Пример снятия полотна настольной пилы.

3. Используйте прилагаемые гаечные ключи, чтобы ослабить и снять гайку, фланец и диск (см.

рисунок 44). Гайка имеет правую резьбу; поверните против часовой стрелки, чтобы ослабить.
