диапазона, показанного на рисунке 54. По этой причине для операций, в которых используется

расклинивающий нож, требуется 10-дюймовый пильный диск.

Чтобы установить расклинивающий нож, выполните следующие действия:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Снимите вставку стола, но оставьте винты с крестообразной головкой, вмонтированные в стол.

Примечание: Вставка стола удерживается на месте магнитом.

3. Поднимите диск полностью вверх.

4. Вставьте верхний набор отверстий на расклинивающем ноже в прорезь кронштейна и затяните

рычаг блокировки, чтобы закрепить расклинивающей нож (см. рисунок 55).

6. Потяните вверх верхнюю часть распределителя / расклепочного ножа, чтобы убедиться, что он

заблокирован.

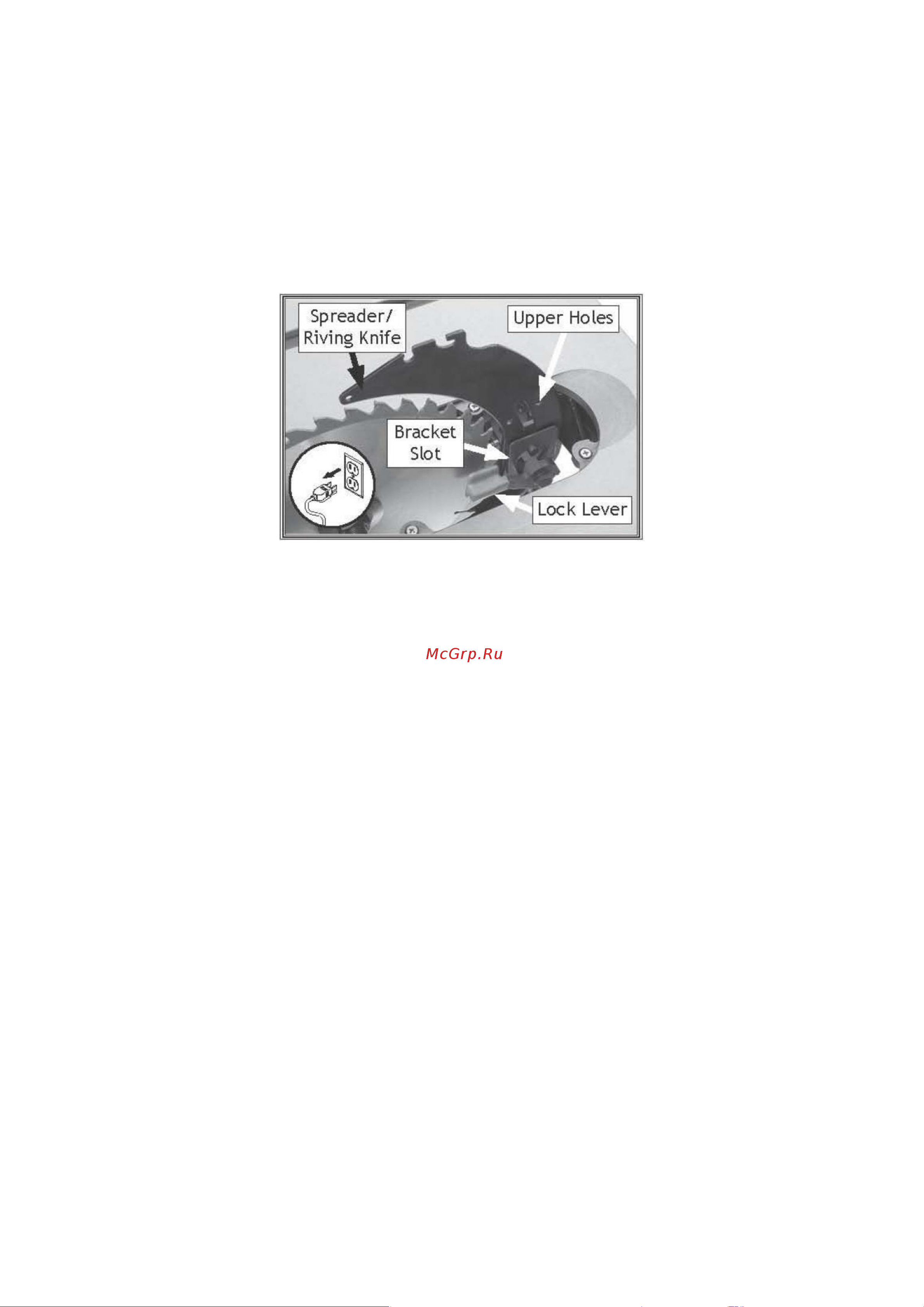

Рисунок 55. Рычаг блокировки, используемый для крепления распределителя.

КОГДА СЛЕДУЕТ ИСПОЛЬЗОВАТЬ РАСКЛИНИВАЮЩИЙ НОЖ

Используйте расклинивающий нож для всех несквозных надрезов, выполненных

стандартным диском настольной пилы (например, надрезы ДАДО или кромочные надрезы, а также

при использовании шипового приспособления) или при использовании дисков ДАДО диаметром 10

дюймов.

Кроме того, используйте расклинивающий нож для тех операций, когда защита диска или его

компоненты мешают безопасной работе, например, при очень узких разрезах.

КОГДА НЕ СЛЕДУЕТ ИСПОЛЬЗОВАТЬ РАСКЛИНИВАЮЩИЙ НОЖ

Не используйте расклепочный нож с диском ДАДО диаметром менее 10 дюймов. В противном

случае высота расклепочного ножа превысит высоту диска, и заготовка ударится о расклинивающий

нож во время разреза, что поставит пользователя в опасную ситуацию, когда он попытается

выключить пилу с заготовкой, застрявшей на полпути через разрез.

Кроме того, хотя для сквозных режущих операций можно использовать клепальный нож, защитный

кожух диска обеспечивает гораздо большую защиту от травм и снижение риска, чем клепальный

нож. Поэтому мы настоятельно рекомендуем использовать защитный кожух диска в сборе для

сквозных разрезов.

ПРЕДУПРЕЖДЕНИЕ ! Чтобы обеспечить безопасную работу расклинивающего ножа, он ДОЛЖЕН

быть выровнен и правильно отрегулирован по диску.
