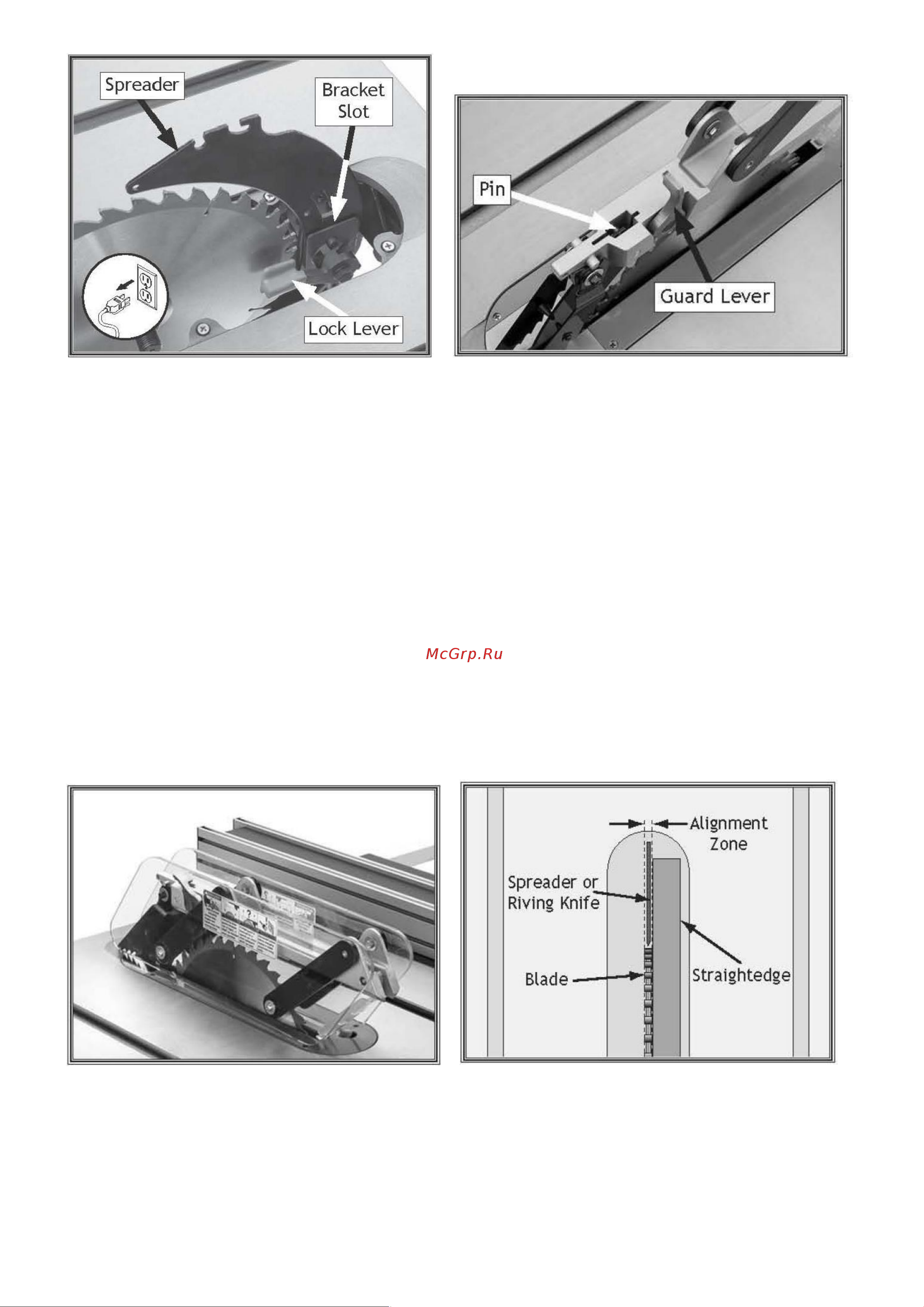

Рисунок 47. Фиксирующий рычаг,

используемый для крепления

расклинивающий ножа.

Рисунок 48. Установка защитного кожуха диска.

5. Установите вставку на место (см. раздел Настройка вставки ДАДО).

6. Потяните рычаг вверх, тем самым зафиксировав расклинивающий нож.

7. Сдвиньте рычаг защитного ограждения фиксатора в сторону передней части пилы

8. Вставьте задний штифт на ограждение пильного диска в задний паз расклинивающего ножа,

затем надавит на узел ограждения, чтобы передний штифт вошел в передний паз расклинивающего

ножа

9. Сдвиньте рычаг фиксации в сторону задней части пилы, тем самым зафиксировав его.

10. Потяните вверх ограждение для того, чтобы убедиться, что он зафиксировано на своём

посадочном месте.

При правильной установке ограждения пильного диска всё должно быть аналогично рисунку 49

Он должен свободно перемещаться вверх и вниз и возвращаться к столу в положении покоя. Он

также должен подниматься достаточно высоко, чтобы разместить заготовку.

11. Поверните одну щечку сторону ограждения диска вверх.

12. Приложите линейку к телу диска, убедившись, что она не касается зубьев диска

При правильной регулировке, расклинивающий нож будет находиться в "Зоне выравнивания",

показанной на рисунке 50, и будет параллелен диску.

Рисунок 49. Установка защитного кожуха.

Рисунок 50. Разбрасыватель в "Зоне

выравнивания".
