ОСТОРОЖНО ! Мы не рекомендуем отключать фиксаторы во время обычных операций без крайней

необходимости. В большинстве ситуаций отключение защелок увеличит риск серьезных травм в

случае отката.

ОСТОРОЖНО ! Собачки острые и могут порезать пальцы или руки. Будьте осторожны и надевайте

кожаные перчатки при обращении с собачками, чтобы снизить риск получения травмы.

Всякий раз, когда защита диска не может быть использована, необходимо установить

расклинивающий нож.

РАСКЛИНИВАЮЩИЙ НОЖ

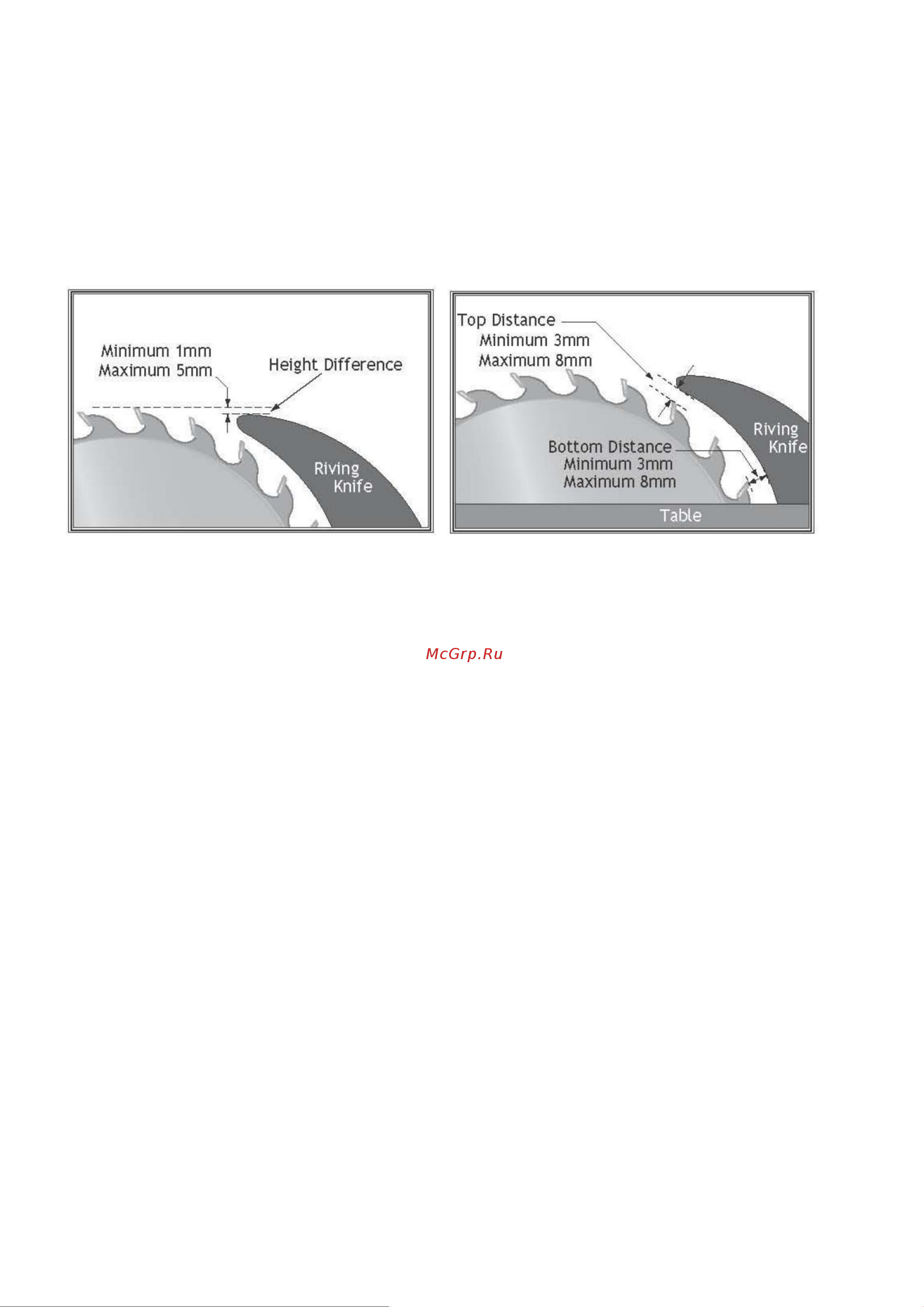

Рисунок 53. Пример разницы в высоте между

расклинивающим ножом и диском.

Рисунок 54. Пример допустимых расстояний

сверху и снизу между расклинивающим ножом и

диском.

Разбрасыватель также выполняет функцию расклинивающего ножа, но используется для

несквозных разрезов. Это металлическая пластина, которая предотвращает защемление только что

вырезанной заготовки с обратной стороны диска и вызывает отдачу.

Ключевое различие между разбрасывателем и расклинивающим ножом заключается в том, что

расклинивающий нож устанавливается ниже самой высокой точки вращения диска, как показано на

рисунке 53.

Разница в высоте между расклинивающим ножом и диском позволяет обрабатываемой детали

проходить по пильному диску во время несквозных разрезов (тех, в которых диск не прорезает всю

толщину заготовки).

Подобно разбрасывателю, расклинивающий нож действует как барьер за диском, чтобы уменьшить

риск втягивания рук в пильный диск в случае отката.

При использовании в качестве расклинивающего ножа, нож должен находиться в пределах

диапазона, показанного на рисунке 54. По этой причине для операций, в которых используется

расклинивающий нож, требуется 10-дюймовый пильный диск.

Чтобы установить расклинивающий нож, выполните следующие действия:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Снимите вставку стола, но оставьте винты с крестообразной головкой, вмонтированные в стол.

Примечание: Вставка стола удерживается на месте магнитом.

3. Поднимите диск полностью вверх.

4. Вставьте верхний набор отверстий на расклинивающем ноже в прорезь кронштейна и затяните

рычаг блокировки, чтобы закрепить расклинивающей нож (см. рисунок 55).

6. Потяните вверх верхнюю часть распределителя / расклепочного ножа, чтобы убедиться, что он

заблокирован.
