СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

В этом разделе описываются наиболее распространенные настройки или процедуры обслуживания,

которые могут потребоваться в течение срока службы вашего устройства.

КАЛИБРОВКА НАКЛОНА ПИЛЬНОГО ДИСКА

Примерная настройка пилы установлена на заводе-изготовителе и при пуско-наладочных работах

подлежат более точной настройке и регулировке. Так же эти процедуры нужно производить после

длительного использования или если пила не выполняет точных скосов, следует проверить и

соответствующим образом отрегулировать.

Примечание: Шкала наклона показывает "0", когда пильный диск находится на 90° к столу.

Необходимый инструмент:

90° Поверочный угольник 1шт.

45° Поверочный угольник 1 шт.

Шестигранный ключ 4 мм 1

УБЕДИТЕСЬ, что ваш станок отключен от сети во время всех процедур обслуживания! Если это

предупреждение будет проигнорировано, может произойти серьезная травма.

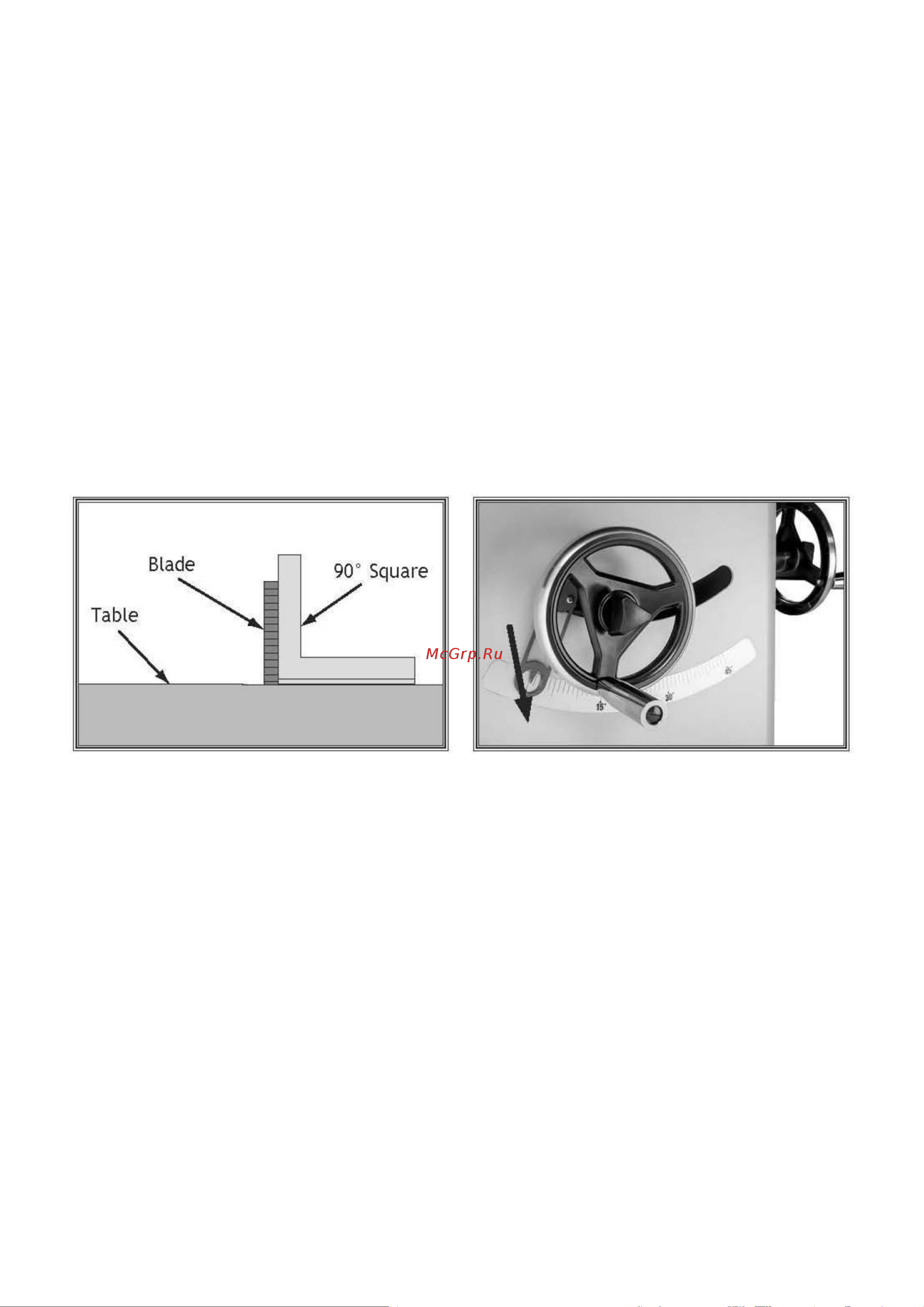

Рисунок 99. Проверка диска под углом 90°.

Рисунок 100. Расположение стрелки индикатора

наклона.

УСТАНОВКА ПИЛЬНОГО ДИСКА НА 90°

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

2. Поднимите пильный диск как можно выше и поверните маховик регулировки наклона до упора.

3. Установите поверочный уголок на стол и приложите его к плоскости диска так, чтобы он

равномерно соприкасался с диском снизу вверх, как показано на рисунке 99. Убедитесь, что зуб

диска не препятствует размещению уголка.

- Если диск находится под углом 90° к столу, то никаких регулировок не требуется. Убедитесь, что

стрелка индикатора наклона, показанная на рисунке 100, указывает на отметку 0° на шкале.

Отрегулируйте положение, ослабив винты с крестообразной головкой, переместив индикатор

пальцами, затем затяните винты.

- Если диск не находится под углом 90° к столу, вам нужно будет отрегулировать стопорные гайки на

ходовом винте под углом 90°. Перейдите к шагу 4.

4. Снимите крышку двигателя.

5. Ослабьте (2) шестигранные гайки M8-1.25 на ходовом винте (см. рисунок 101).

6. Наклоните диск примерно на 5 °, чтобы было место для перемещения стопорных гаек.

7. Ослабьте стопорные гайки и отрегулируйте в соответствии с тем, насколько далеко диск был от

90°. Перепроверьте диск и повторите регулировку по мере необходимости, пока диск не остановится

под углом 90°, затем затяните стопорные гайки друг против друга и замените крышку двигателя.
