РЕГУЛИРОВКА ВЫРАВНИВАНИЯ ПИЛЬНОГО ДИСКА

ПАРАЛЛЕЛЬНЫЙ РЕЗ

Настольная пила даст наилучшие результаты, если прорезь пильного диска и параллельный упор

будут отрегулированы параллельно диску.

Необходимые инструменты

Поверочный уголок 1 шт.

Маркер 1 шт.

Металлические прокладки (по мере необходимости)

Ключ с открытым концом 12 мм 1 шт.

Чтобы отрегулировать диск параллельно пазу для торцовки, выполните следующие действия:

1. ОТКЛЮЧИТЕ СТАНОК ОТ ПИТАНИЯ!

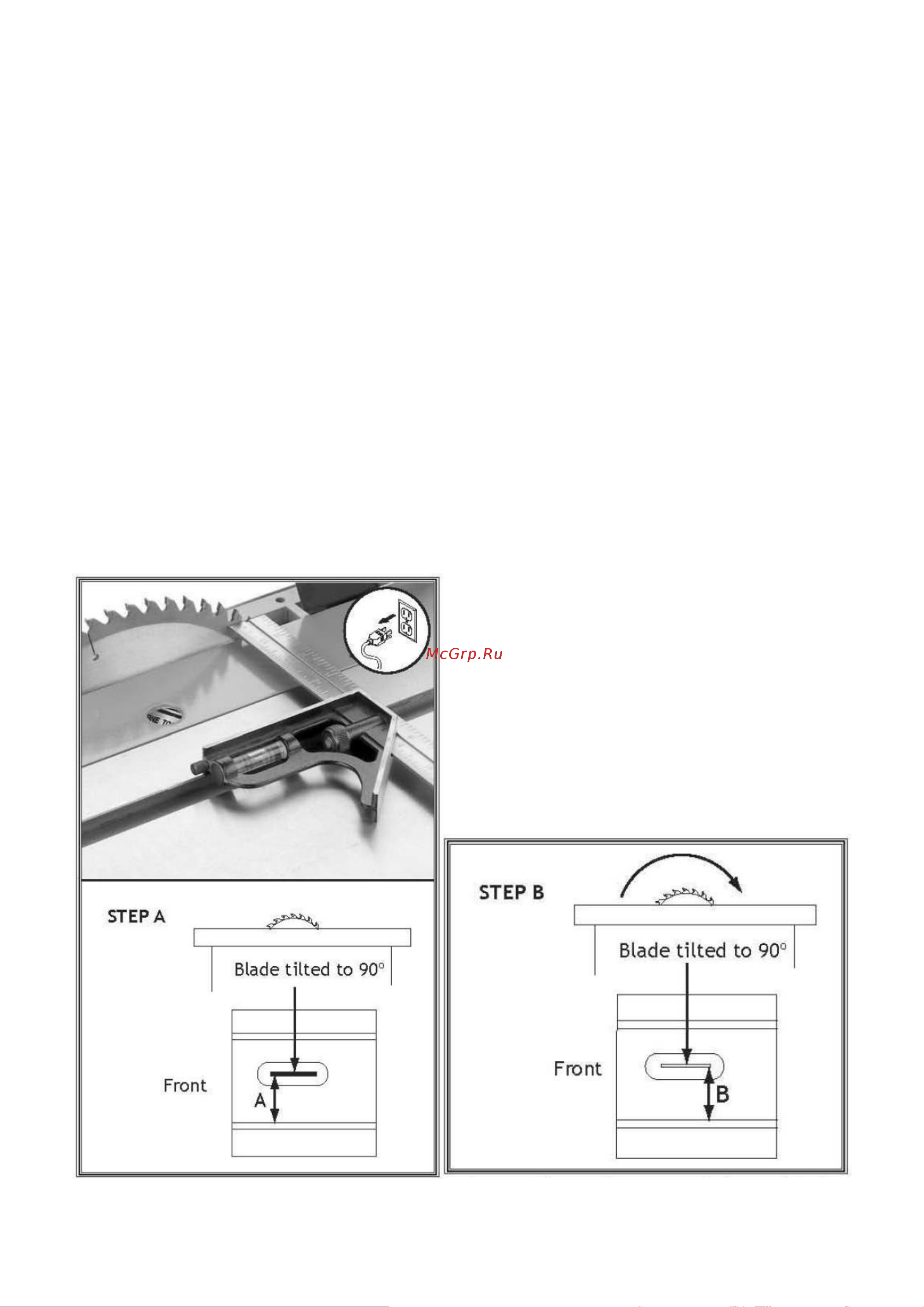

2. Убедитесь, что диск расположен 90° относительно плоскости стола, затем используйте уголок для

измерения расстояния от Т паза до твердосплавной напайке на теле диска, как показано на рисунке

104. Убедитесь, что одна сторона уголка расположена точно параллельно Т пазу.

3. Конец линейки уголка

Подведите линейку до касания с зубом диска и отметьте маркером этот зуб. Запомните показания

измерения.

4. Поверните диск с отмеченным зубом на другую сторону

5. Передвиньте линейку по Т пазу к этому зубу и совместите их, как показано на рисунке 105.

- Если результаты измерений со всех сторон одинаковые, то перейдите к шагу 8;

- Если результаты измерений со всех сторон различаются, то перейдите к шагу 6.
