MJ10-700/1300/1600

ООО «ХАРВИ РУС» 105082, г. Москва, Спартаковская пл., д. 14, стр. 3, этаж 2 ком. 9

www.harvey-rus.ru Тел. 7 (800) 500-27-83, 7 (495) 120-17-42 email: support@harvey-rus.ru

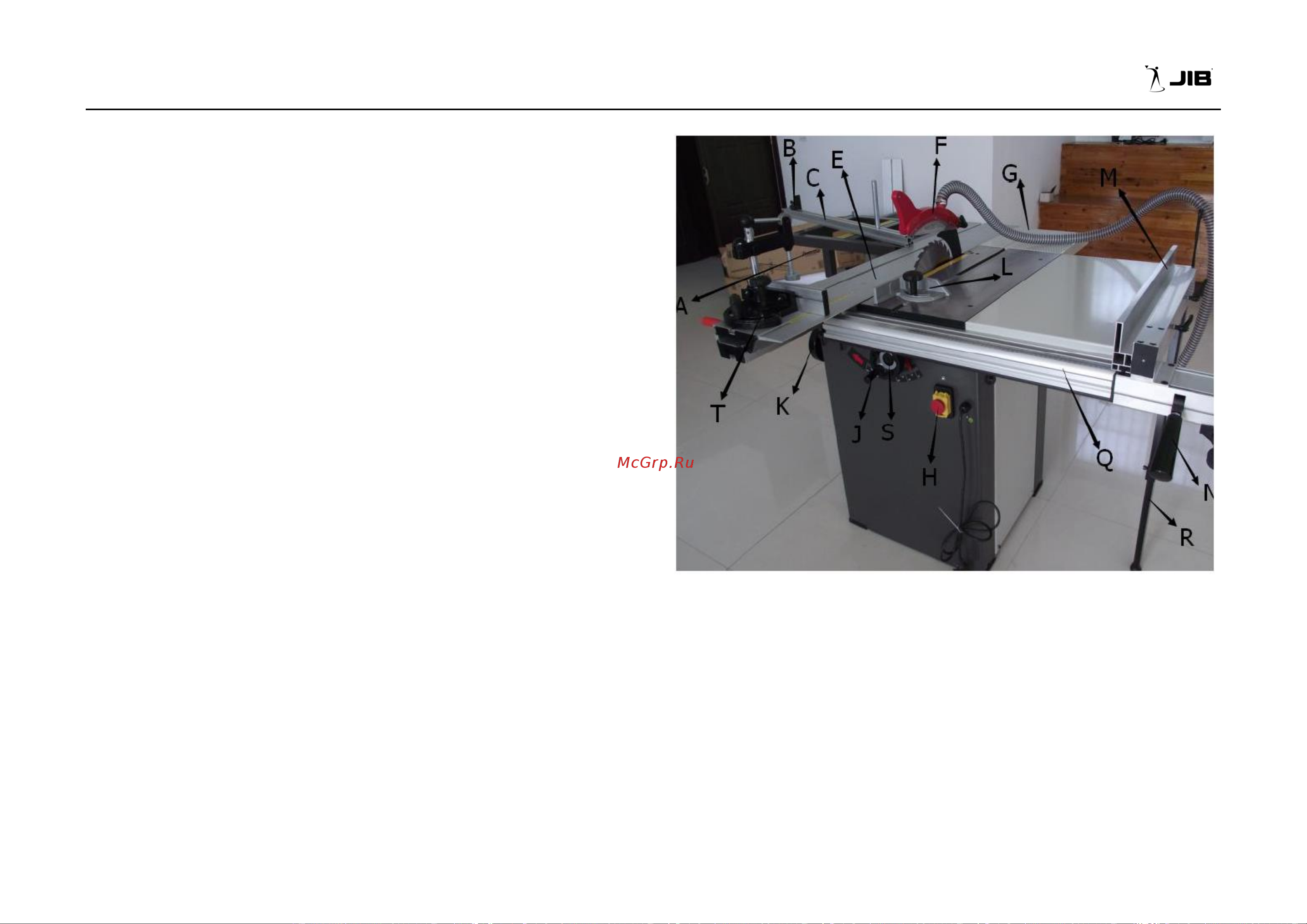

СОСТАВ ФОРМАТНО-РАСКРОЕЧНОГО СТАНКА

A. Стол для поперечной распиловки – представляет собой

широкую, устойчивую платформу для опоры полноразмерных

панелей при выполнении операций поперечной распиловки.

B. Перекидные упоры – используются для быстрого измерения

при поперечной распиловке.

C. Упор для поперечной распиловки – используется при

выполнении операций поперечной распиловки. Снабжен

шкалой и несколькими перекидными упорами для обеспечения

точной и повторяемой поперечной распиловки.

D. -

E. Каретка – обеспечивает точное и легкое перемещение

заготовки через пильный диск.

F. Ограждение диска – полностью регулируемое ограждение

диска обеспечивает хороший обзор зоны обработки при

сохранении максимальной защиты вокруг пильного диска.

G. Задний удлинительный стол.

H. Выключатель питания – включает и отключает станок, имеет

функцию аварийного выключателя.

I. –

Рис. 2

J. Маховичок подъема пильного диска – обеспечивает регулировку главного пильного диска по высоте.

K. Маховичок регулировки угла наклона пильного диска – обеспечивает регулировку угла наклона пильных дисков.

L. Угловой упор – обеспечивает выравнивание заготовки при поперечной распиловке.

M. Параллельный упор – обеспечивается полной точной регулировкой. Поверхность упора можно устанавливать под стандартные

операции распиловки или в нижнее положение для обеспечения зазора с ограждением пильного диска при распиловке узких

заготовок.

N. Рычаг фиксации узла параллельного упора – обеспечивает крепление узла параллельного упора в положении вдоль

направляющей упора.

O. –
