Следует определить, какая операция распиловки будет наиболее пригодна к

распиливаемой заготовке.

По применению каретки следует изучить указания под заголовком

«Продольная распиловка с кареткой».

По применению станка в качестве обычной циркулярной пилы следует

перейти к разделу «Продольная распиловка как на обычной циркулярной

пиле».

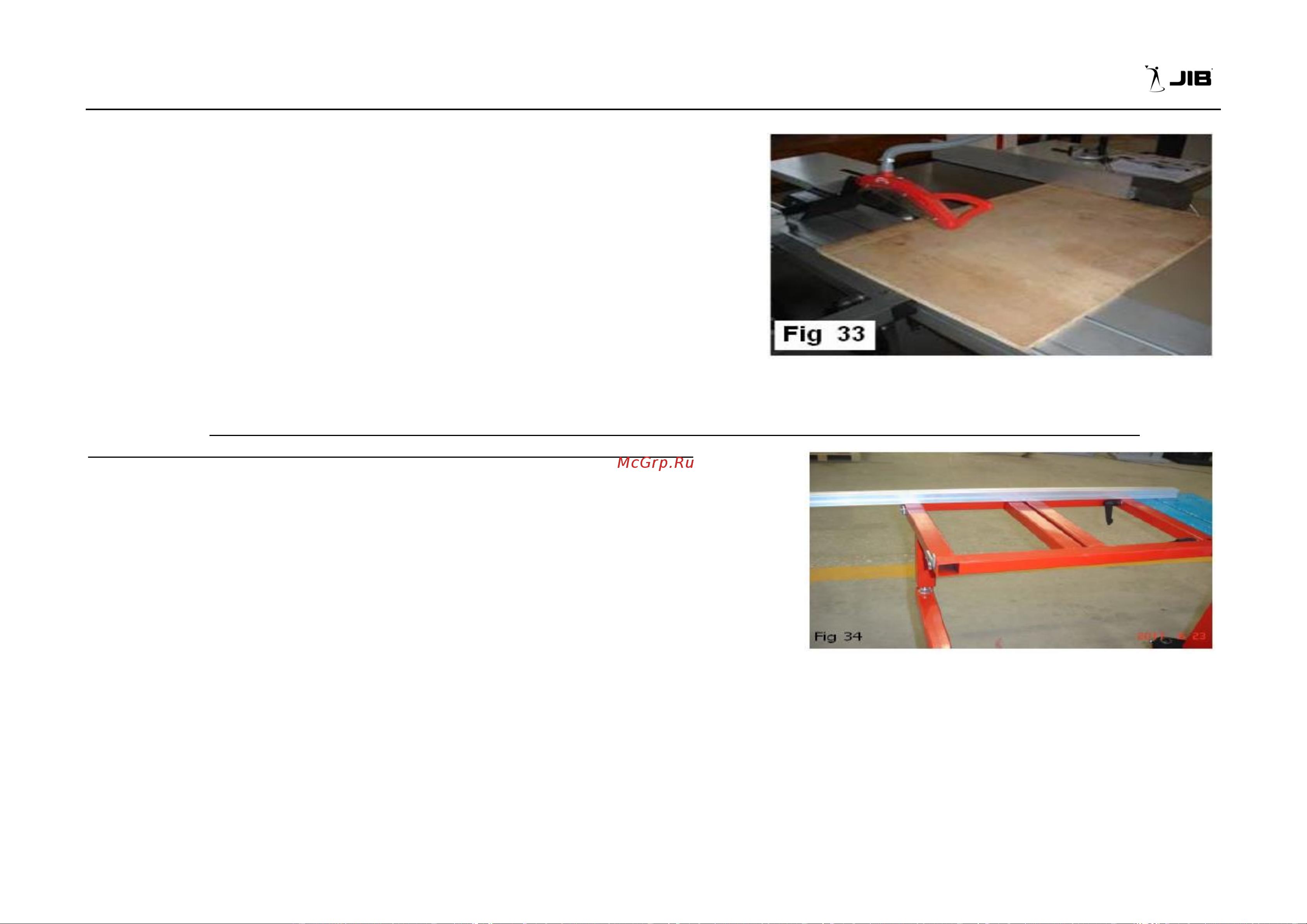

Продольная распиловка с кареткой

1. Установить на каретку стол для поперечной распиловки.

2. Сдвинуть стол для поперечной распиловки к концу каретки напротив

рукоятки каретки и закрепить его.

3. Установить параллельный упор для поперечной распиловки в Рис. 27

отверстия установочных штифтов и зафиксировать гайкой с рифлениями.

Примечание. Сначала поставить параллельный упор в переднее отверстие установочного штифта, повернуть Z-образную

пластину для выравнивания упора, затем затянуть гайку с рифлением.

4. Поставить оба перекидных упора на требуемую ширину распиловки.

5. Поставить заготовку на стол станка.

6. Надеть кронштейн прижима на шпильку и закрепить заготовку.

7. После принятия мер предосторожности выполнить операцию распиловки.

Продольная распиловка как на обычной циркулярной пиле

1. Убрать с пути подачи стол для поперечной распиловки.

2. Зафиксировать каретку в неподвижном положении.

3. Установить параллельный упор на требуемую ширину распиловки.

4. После принятия мер предосторожности установить заготовку на стол Рис. 28

станка и выполнить распиловку.
