Установка направляющей параллельного упора

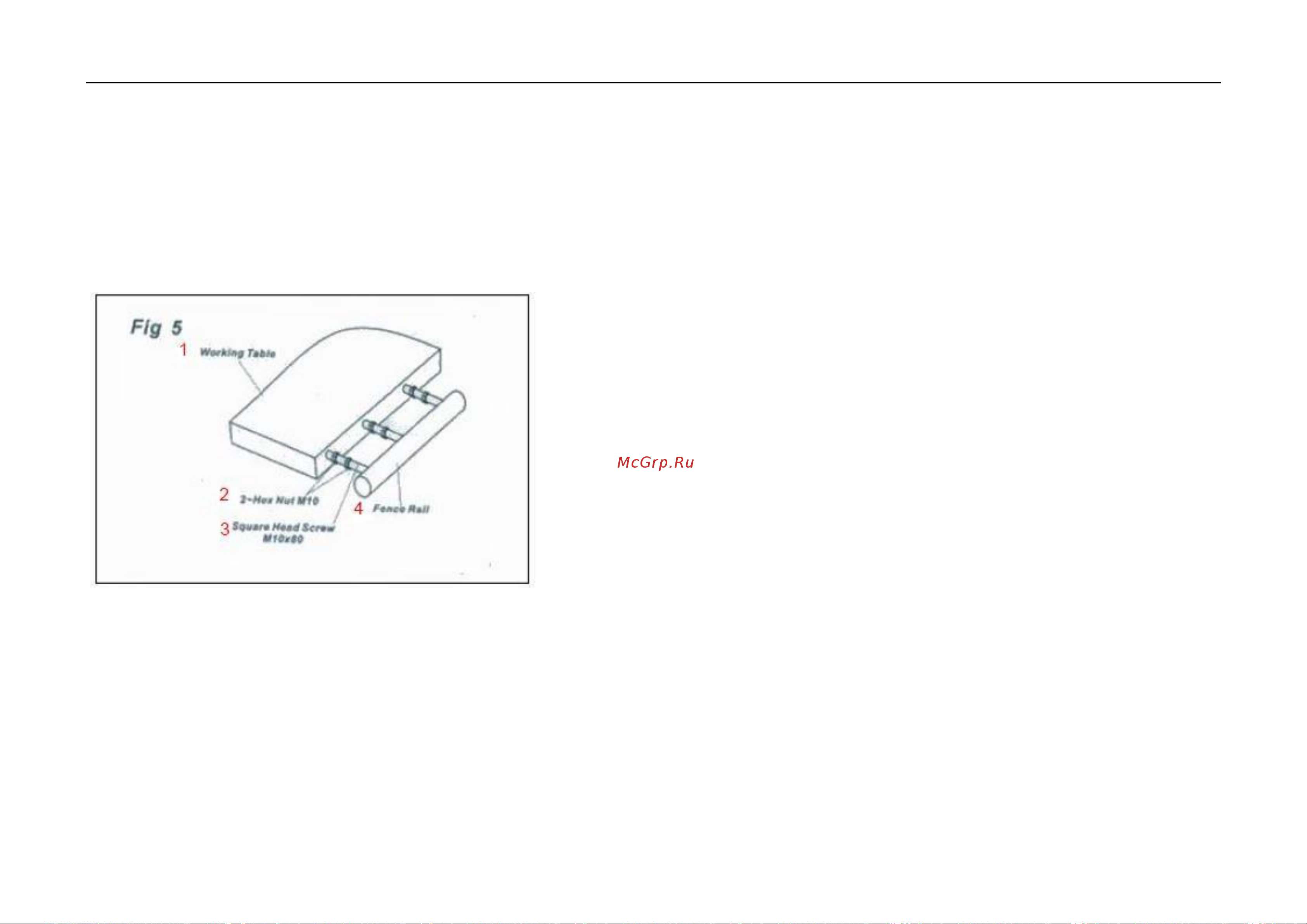

1. Вставьте четыре болта с шестигранной головкой М10 х 80 в главный стол и приставные столы. Навернуть от руки по две гайки

М10 на каждый болт.

2. Ввернуть четыре болта в направляющую параллельного упора на 4-5 оборота. Рис.9

3. Сначала затянуть два болта для установки направляющей параллельно столу.

4. Затем затянуть остальные два болта.

Установка заднего приставного стола

Рис.9

1. Прикрепить задний приставной стол к задней части главного стола двумя болтами с шестигранной головкой М8 х 16 с

шайбами и шестигранными гайками. Рис.10

2. Закрепить кронштейн на задней панели главного распиловочного узлаболтом с шестигранной головкой М8 х 16, другой конец

кронштейна крепится к заднему приставному столу болтом с шестигранной головкой М8 х 16.

3. Установить задний приставной стол на 0,5 мм ниже главного стола.
