4. ОСНОВНЫЕ ЭЛЕМЕНТЫ СТАНКА

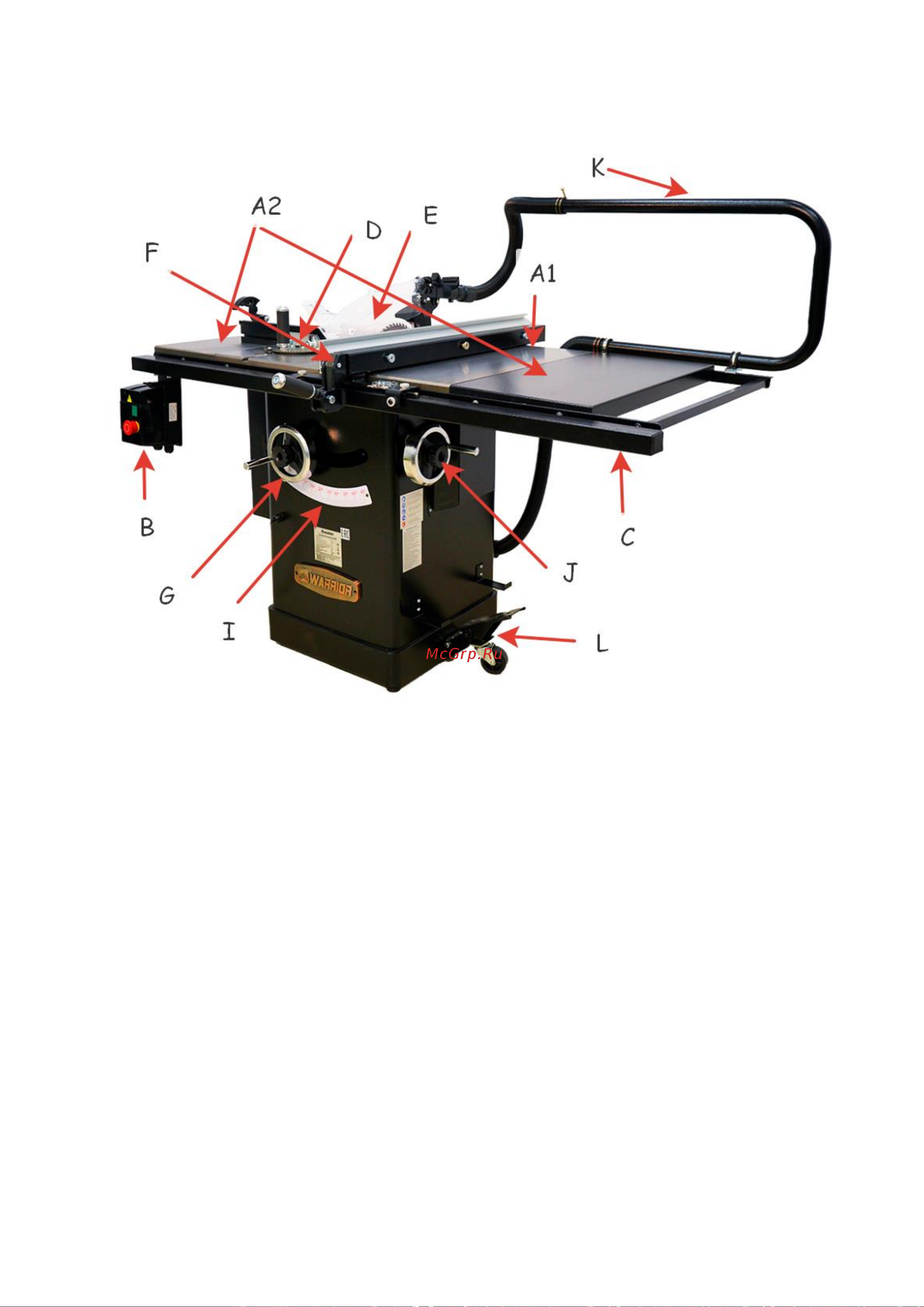

Рисунок 1.
Узел ограждения пильного
диска с расклинивающим ножом
Параллельный упор
Маховик регулировки угла
наклона пильного диска
Регулирует угол наклона диска
от 90° до 45°.
Шкала наклона пильного диска
D.
Приспособление для пиления
под углом. Транспортир
K Вытяжная система
пылеудаления
Маховик регулировки
J.
пильного диска по высоте
Регулирует высоту диска от 0"-
31/4".
L Педаль
A1.
Основной стол
E.
A2.
Расширитель стола
F.
B.
Главный выключатель
G.
C.
Направляющая параллельного
упора
I.
