WARRIOR W0708

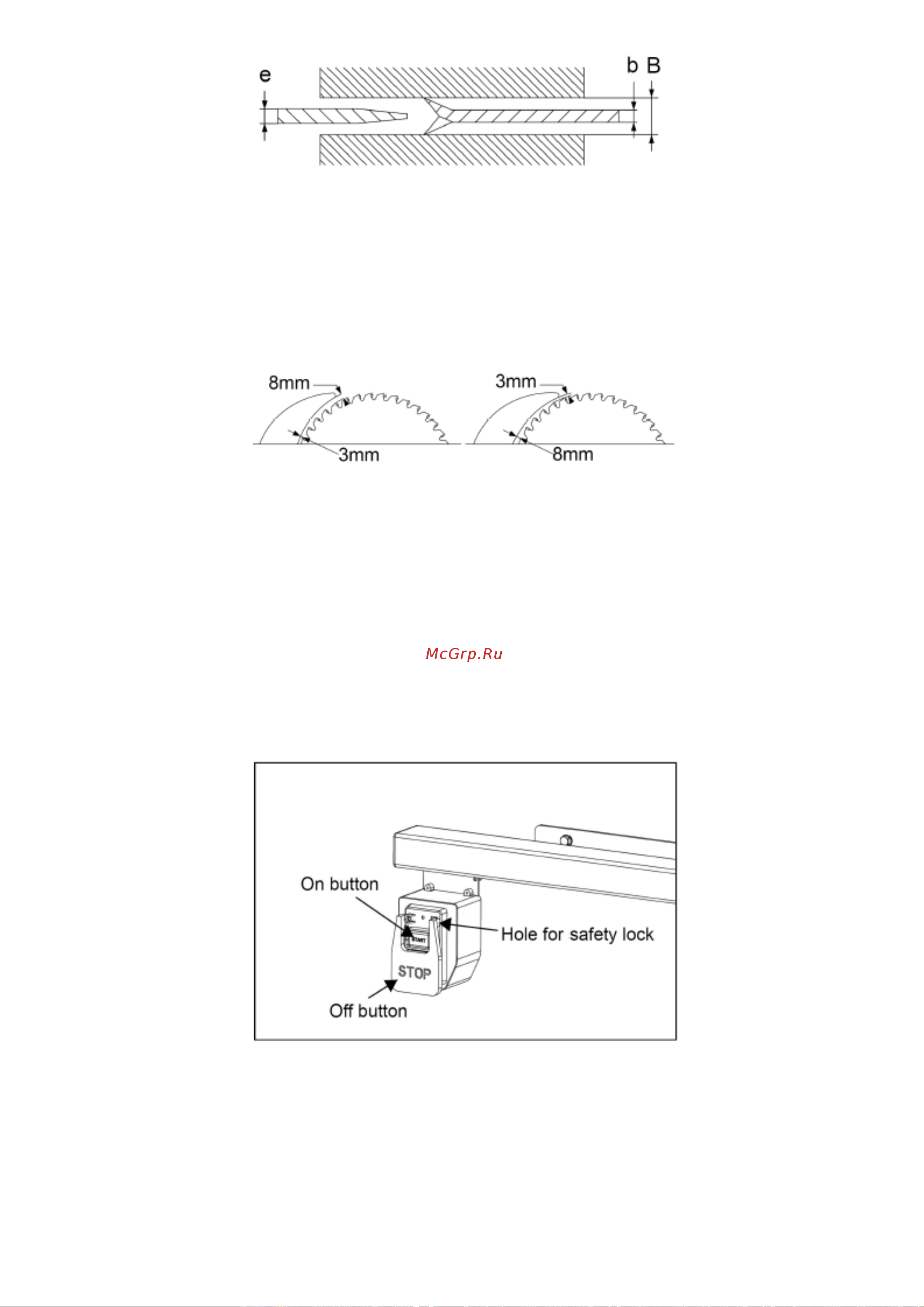

Рис 28

e - толщина режущего ножа

b - основание пильного диска

B - пропил (ширина пропила пильного диска)

2. Расстояние от режущего ножа до зубчатого венца должно составлять от 3 мм до 8 мм, измеряемое

радиально через центр шпинделя пилы. Как показано на Рис. 29.

Рис 29

3. Самая высокая точка режущего ножа должна располагаться под самыми верхними зубьями пильного

диска

8. РАБОТА НА КРУГЛОПИЛЬНОМ СТАНКЕ

Управление станком

Кнопка “ВКЛ.”: Запустите станок.

Кнопка “ВЫКЛ.”: Останавливает станок.

Отверстие для предохранителя: Когда станок не используется, вставьте предохранительный штифт,

чтобы предотвратить случайный запуск.

Рис30

Регулировка высоты и наклона пильного диска

Чтобы отрегулировать высоту диска: Ослабьте фиксирующую ручку (C), как показано на рис. 31, и

поверните маховик регулировки высоты (D). Когда желаемая высота будет достигнута, снова затяните

ручку (C). Диск должен быть поднято на 1,17-6,35 мм (1/8”- 1/4”) над верхней поверхностью

разрезаемого материала.

Чтобы отрегулировать наклон пильного диска: ослабьте фиксирующую ручку (B) и поверните маховик
