30
WARRIOR W0708

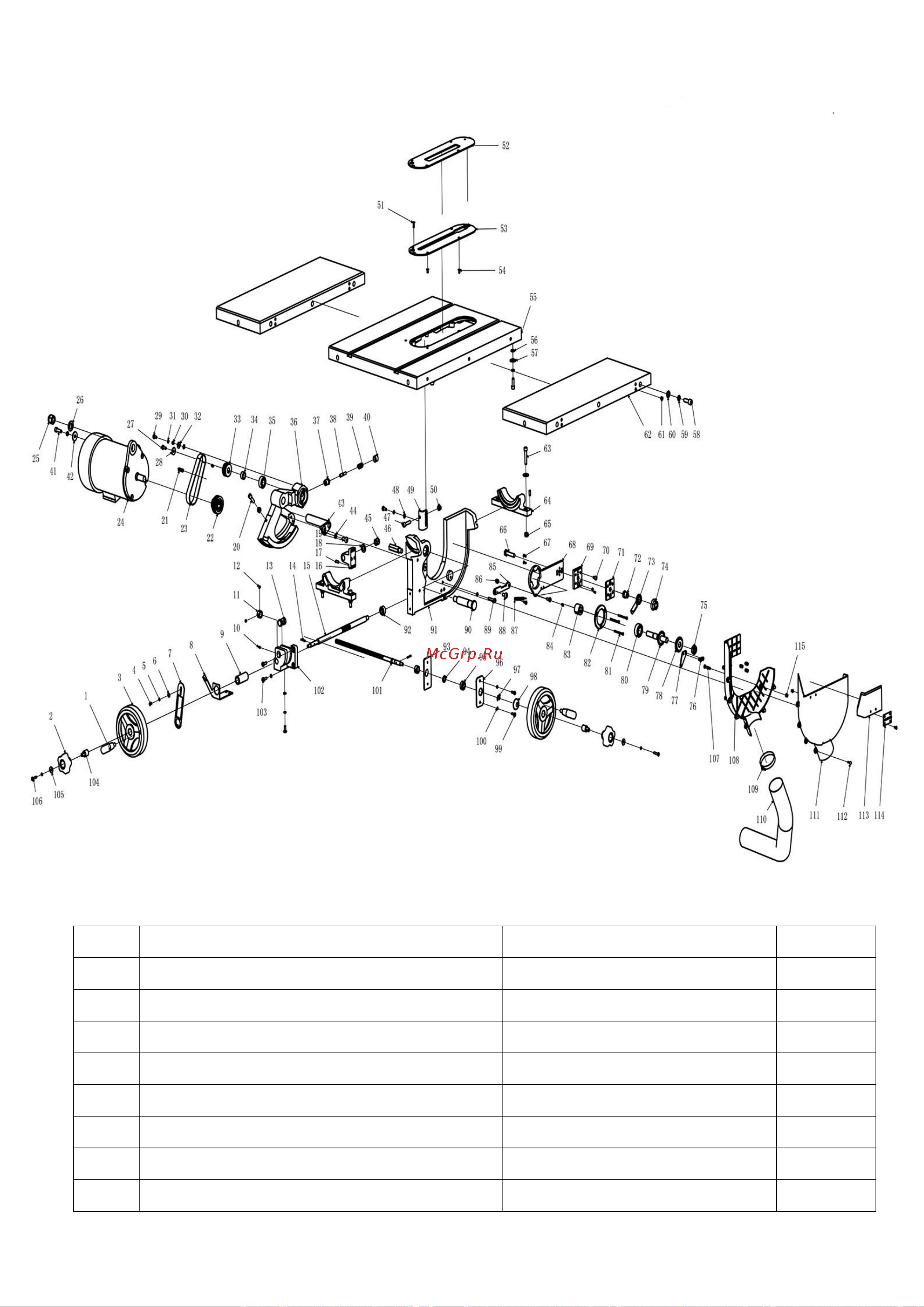

11. ПОКОМПОНЕНТНЫЙ ЧЕРТЕЖ КРУГЛОПИЛЬНОГО СТАНКА WARRIOR W0708 230B
Чертеж № 1 Узел двигателя
ПОЗ
НАИМЕНОВАНИЕ
DESCRIPTION
КОЛ-ВО
1
Рукоятка 10*100
Turn Handle M10*100
2
2
Фиксатор маховика
Handle
2
3
Маховик
HandleWheel
2
4
Винт M4
*
10
Button Head Screw M4*10
5
5
Стопорная шайба Ø 4
Lock Washer
Ø
4
1
6
Плоский винт Ø 4
Flat Screw Ø 4
4
7
Указательная пластина
Pointer Plate
1
8
Неподвижная пластина
Fixed Plate
1
