WARRIOR W0708

регулировки снова затяните установочный винт (A). Чтобы отрегулировать фиксатор на 90°, ослабьте

винты ремонтной панели с правой стороны станка и снимите ремонтную панель. Затем ослабьте

установочный винт (B) и поверните положительный упор на 90° в нужное положение.

После регулировки снова затяните установочный винт (B).

Совмещение в одной плоскости расклинивающего ножа и пильного диска

Расклинивающий нож должен быть выровнен по пильному диску. При неправильном выравнивании

расклинивающий нож будет смещать заготовку вбок во время реза, увеличивая риск отдачи.

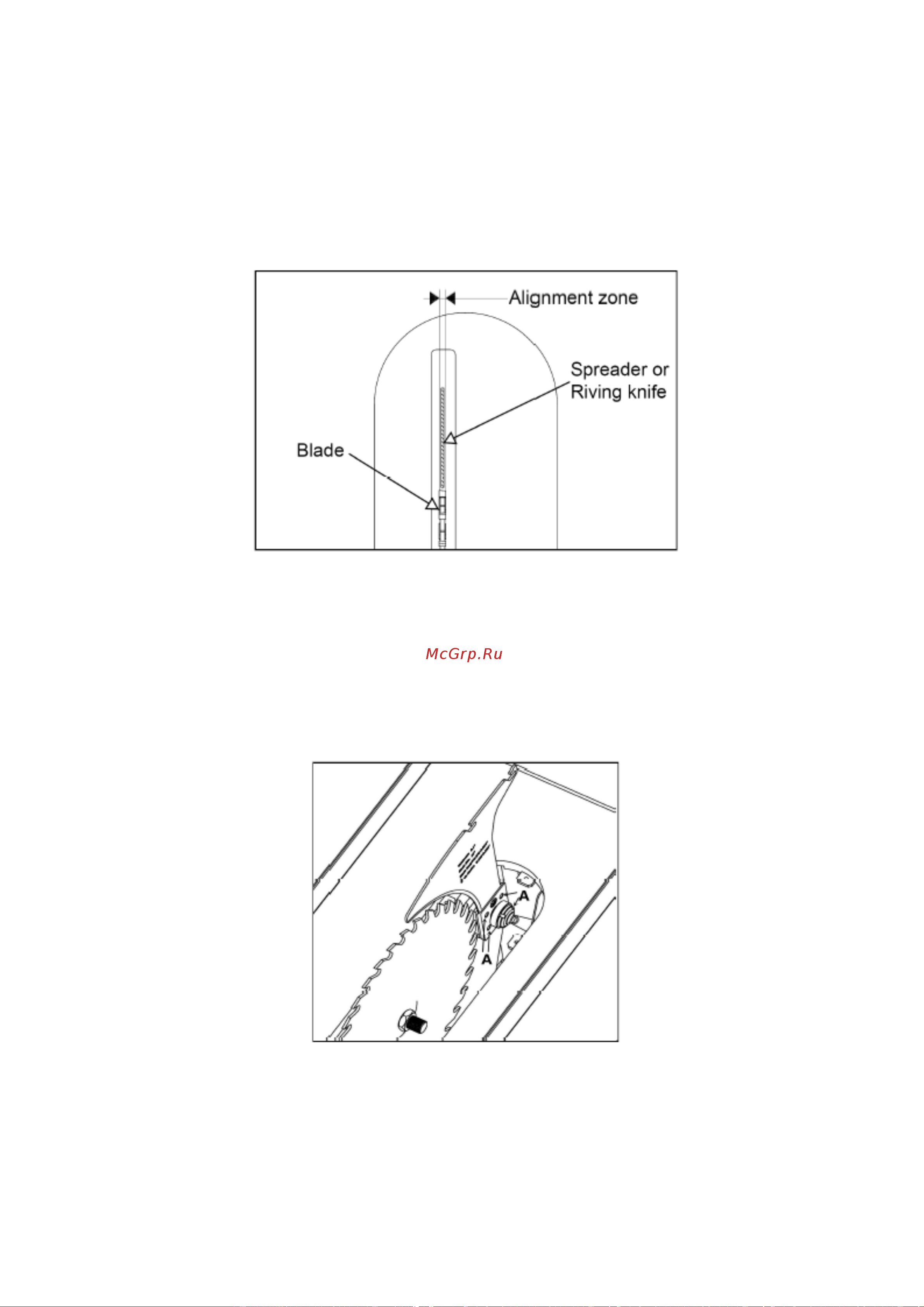

Приложите линейку к пильному полотну и расклинивающему ножу и проверьте, находятся ли они в

одной линии, см. рис. 26.

Рис.26

Если расклинивающий нож выровнен неправильно, пожалуйста, отрегулируйте его следующим образом

(рис. 27):

1. Отсоедините станок от источника электрического питания.

2. Снимите вставку стола.

3. Отрегулируйте с помощью винтов (A) параллельность ножа в соответствии с пильным диском.

4. Установите на место вставку стола.

Рис.27

1. Расклинивающий нож должен быть изготовлены из стали с пределом прочности при растяжении 580

Н/мм2 или из аналогичного материала, иметь плоские стороны (в пределах 0,1мм на 100 мм) и толщину,

меньшую ширины пропила и на 0,2 мм превышающую ширину пильного диска. Как показано на рис. 28
