WARRIOR W0700R

НЕ ПОДКЛЮЧАЙТЕ СТАНОК К ИСТОЧНИКУ ПИТАНИЯ, ПОКА НЕ ПРОЧТЕТЕ И НЕ ПОЙМЕТЕ ВСЕ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ.

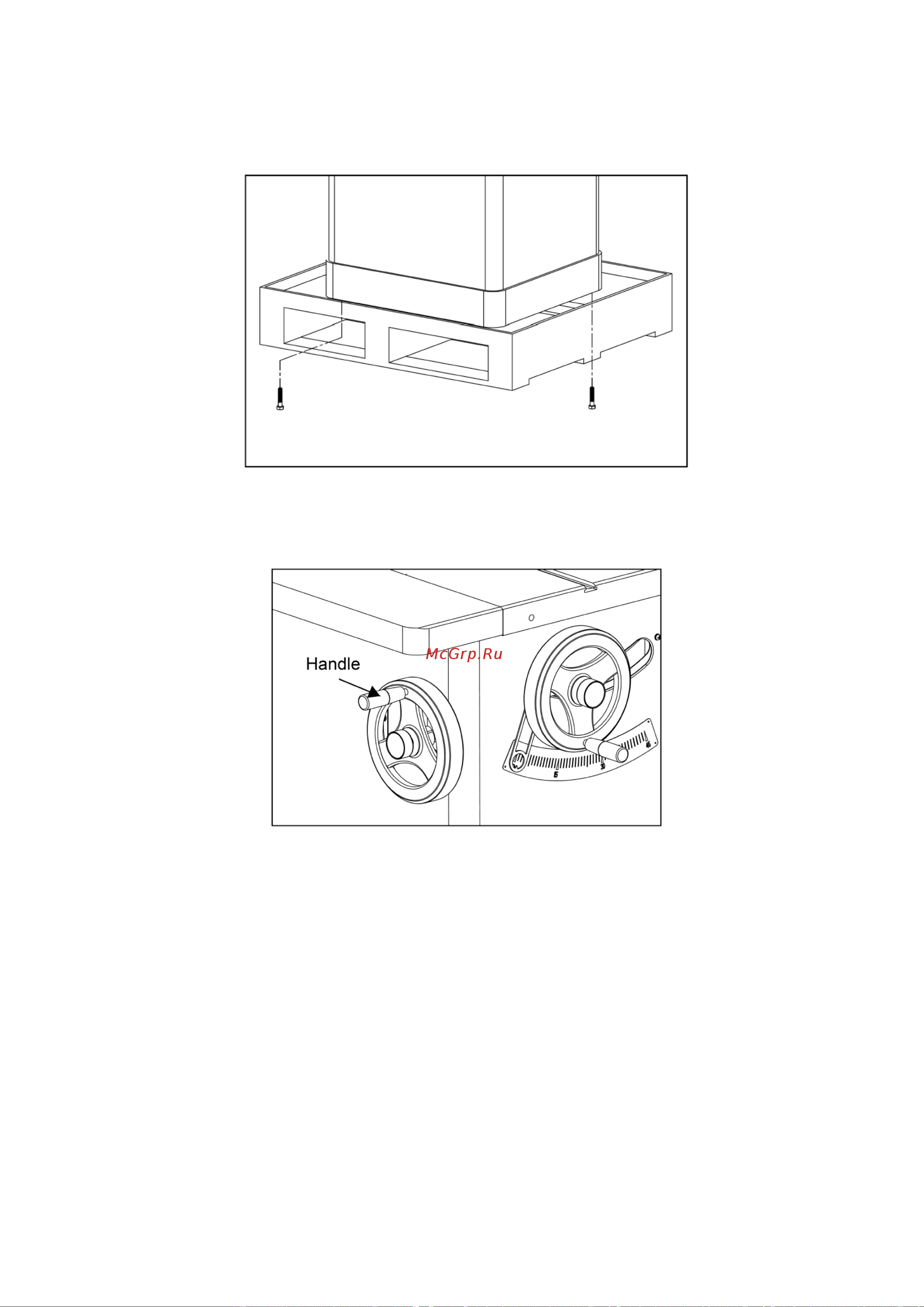

СНЯТИЕ ПОДДОНА

Станок крепится на поддоне с помощью болтов с шестигранной головкой M8. Открутите болты и

снимите станок с поддона, как показано на Рис. 5. Установите станок в соответствующем месте.

Рисунок 5

УСТАНОВКА РУКОЯТКИ МАХОВИК НАКЛОНА ПИЛЬНОГО ДИСКА

Установите рукоятку в маховик наклона пильного диска, как показано на Рис. 6.

Рисунок 6

УСТАНОВКА РАСШИРИТЕЛЕЙ СТОЛА (РИС.7)

Станок оснащена чугунными расширителями стола с каждой стороны основного стола. Крепежные

болты расширителей предварительно вмонтированы в резьбовые отверстия на боковых сторонах

основного стола. Установите удлинители стола следующим образом:

1. Выверните винты с боковых сторон основного стола;

2. Осмотрите выступы и сопрягаемые поверхности основного стола на наличие заусенцев или

посторонних материалов, которые могут помешать сборке; сопрягаемые кромки столов должны быть

чистыми и ровными, при необходимости используйте проволочную щетку или наждачную бумагу для

очистки кромок;

3. Прикрепите удлинители к основному столу с помощью винтов, снятых на шаге 1;

4. Используйте линейку, чтобы проверить, находится ли основной стол в одной плоскости с

расширителем стола. Если нет линейки, используйте полоску клейкой ленты, чтобы это настроить

одинаковые плоскости столов, путем регулирования удлинителя вверх или вниз, как показано стрелкой

на Рис. 7.
