WARRIOR W0700R

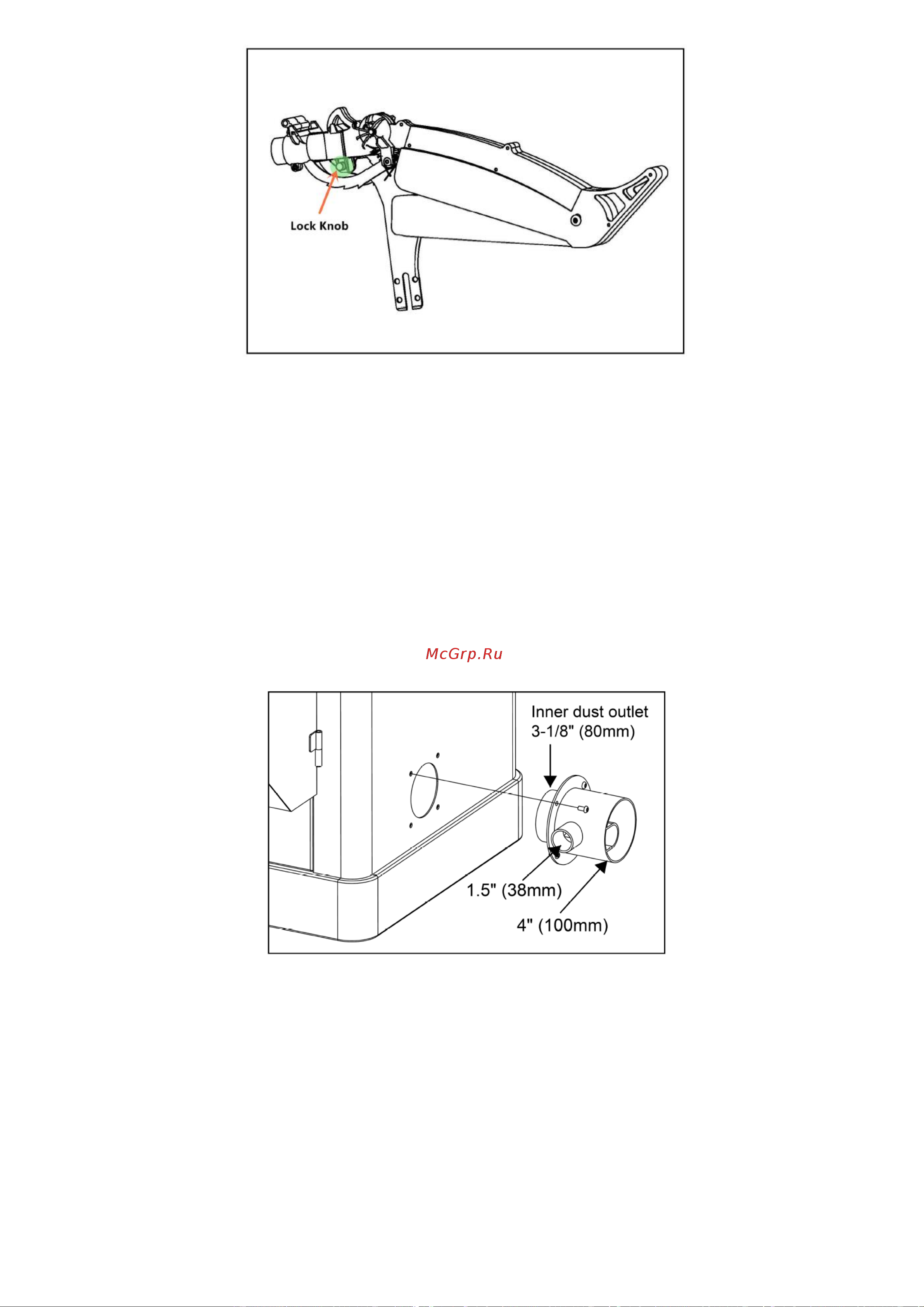

Рисунок 16

5. Снова зафиксируйте ручку.

ВНИМАНИЕ !!! ПЕРЕД НАЧАЛОМ РАБОТЫ НА СТАНКЕ ПРОВЕРЬТЕ, ЗАТЯНУТ ЛИ ПИЛЬНЫЙ ДИСК.

Потяните расклинивающий нож вверх, чтобы убедиться, что он зафиксирован на месте.

ВЫТЯЖНАЯ СИСТЕМА ПЫЛЕУДОЛЕНИЯ

Станок оснащен системой вывода пыли, подключите систему пылеудаления перед началом

механической обработки.

1. Установка вытяжной системы (Рис.16)

Патрубок пылеудаления предварительно подсоединен к гибкой трубе и размещен на корпусе.

Отсоедините гибкую трубу от патрубка и пропустите трубу через корпус. Затем снова подсоедините

гибкую трубу к патрубку аспирации опилок и закрепите патрубок на корпусе.

Примечание: Крепежные элементы пылесборника предварительно установлены на корпусе.

Рисунок 16

УСТАНОВКА ВЕРХНЕГО КРОНШТЕЙНА (РИС.18):

a. Прикрепите кронштейн (A) к задней направляющей с помощью винта (B).

b. Прикрепите предплечье к кронштейну (A) с помощью зажима (C). (Всего 2 комплекта зажимов)

c. Подсоедините трубу 1,5 дюйма (38 мм) к патрубку пылеудаления, как показано на рис. 17.

Примечание: Все оборудование здесь предварительно смонтировано на кронштейне в сборе.
