WARRIOR W0700R

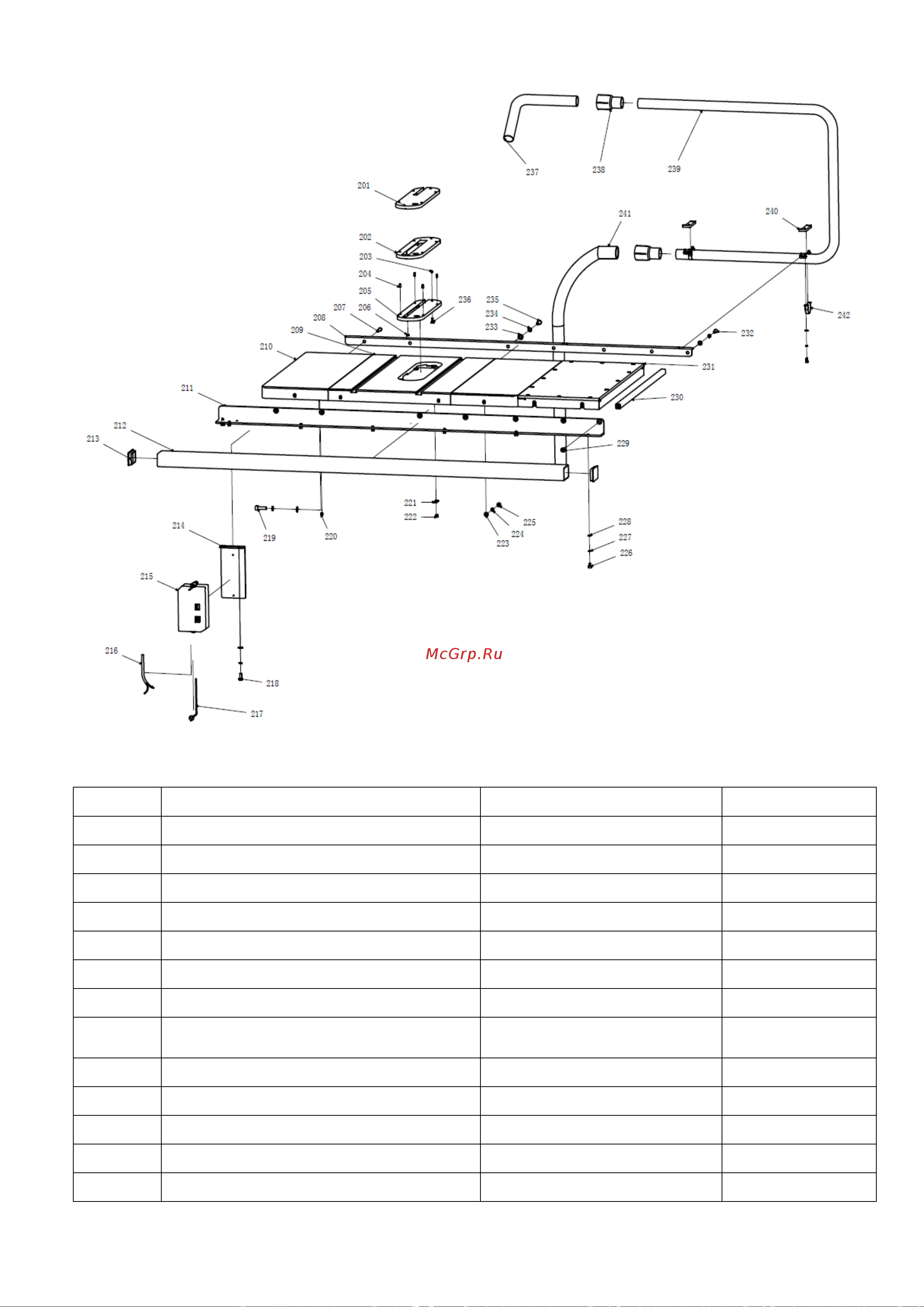

12. ПОКОМПОНЕНТНЫЙ ЧЕРТЕЖ СТАНКА WARRIOR W0700R
Чертеж № 1 СТОЛ
ПОЗ.
НАИМЕНОВАНИЕ
DESCRIPTION
КОЛ-ВО
201
Вставка стола
Zero Gap Cover Plate
1
202
Защитная пластина
Tenon Cover Plate
1
203
Установочный винт M6 x 6
Set Screw M6 x 6
3
204
Установочный винт M6 x 12
Set Screw M6 x 12
12
205
Накладка
Standard Cover Plate
1
206
Магнит
Magnet
3
207
Винт M8 x 35
Cap Screw M8 x 35
4
208
Угловой элемент задней
направляющей рейки
Angle Iron Of Rear Guide Rail
1
209
Верстак
Workbench
1
210
Удлинитель стола
Extended Wing
2
211
Угловой крепеж передней рейки
Front Rail Angle Iron
1
212
Направляющая квадратная труба
Guide Square Tube
1
213
Квадратная вилка 76,2*50,8
Square Plug 76.2*50.8
2
