12. Прикрепить заднюю направляющую с помощью отверстий на основном столе и двух винтов с шестигранным шлицем М10-

1,5 х 25 с пружинными шайбами 10 мм и плоскими шайбами 10 мм, рис. 17. Проверить параллельность задней направляющей

столу и под пазами поворотной головки перед окончательной затяжкой винтов.

13. Закрепить заднюю направляющую на расширительных консолях двумя винтами с шестигранным шлицем М8-1,25 х 35 с

четырьмя плоскими шайбами 8 мм, двумя пружинными шайбами 8 мм и двумя шестигранными гайками М8-1,25.

14. Установить дисковую пилу, как указано в разделе по её установке.

15. Поставить параллельный упор на направляющие (справа от дисковой пилы, рис. 18).

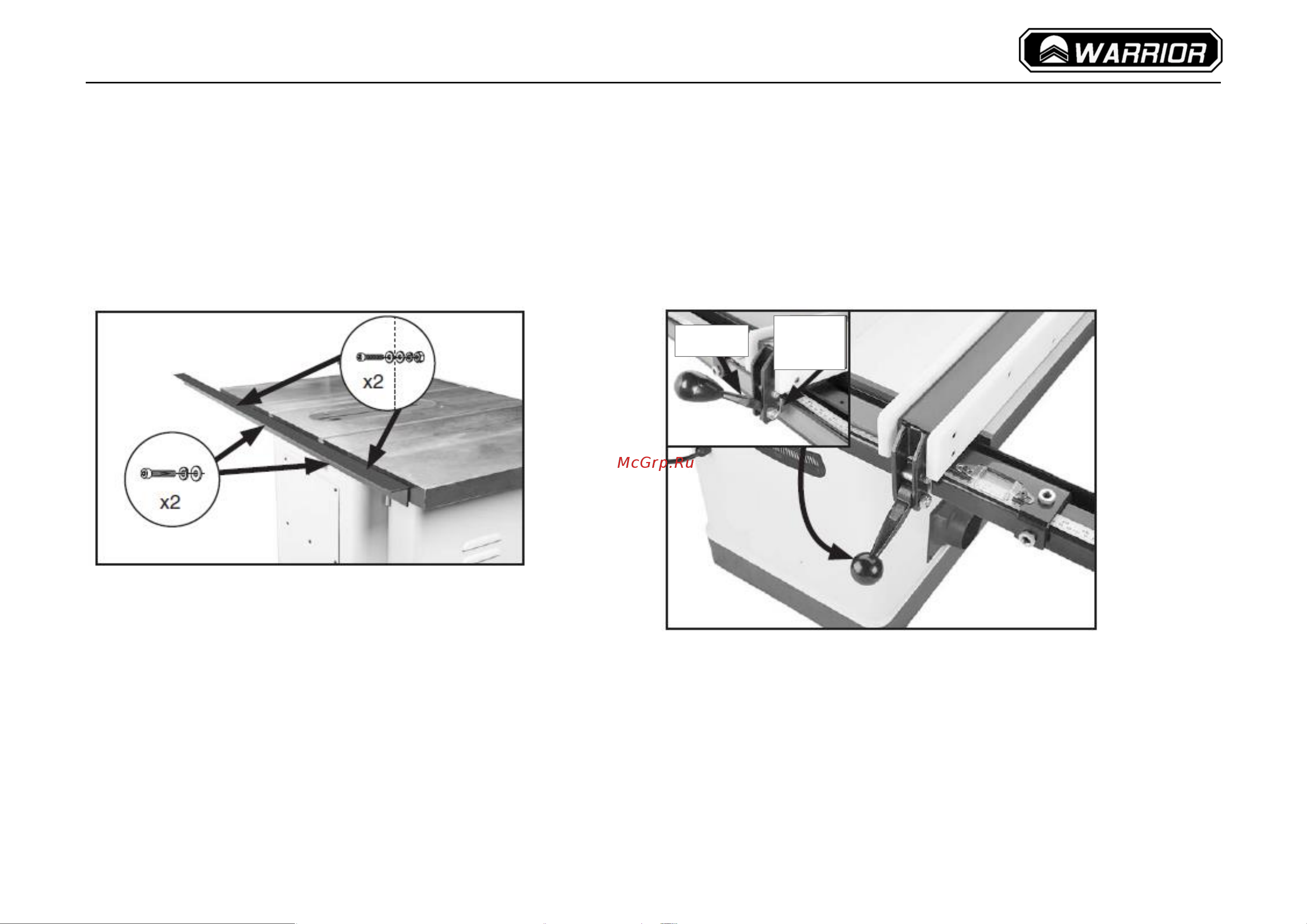

Рис. 17. Установленная задняя направляющая

Рис. 18. Параллельный упор, установленный на

направляющих

Примечание. Проверить, чтобы опора кулачка соприкасалась с кулачком на рукоятки фиксации параллельного упора перед тем, как

поставить параллельный упор на направляющую, в противном случае параллельный упор не будет зафиксирован на трубе

направляющей.

Кулачок

Опора

кулачка
