18. Осторожно надеть параллельный упор так, чтобы он слегка касался диска пилы, и зафиксировать его.

19. Наметить нулевое положение на трубе параллельного упора карандашом, затем снять параллельный упор.

20. Снять с ленты антиадгезионную ленту, тщательно совместить нулевую отметку на шкале с карандашной меткой, нанесённой

на трубе параллельного упора, и проверить, чтобы лента была параллельна трубе параллельного упора по всей его длине.

21. Снова установить параллельный упор, переместить его так, чтобы он слегка касался диска пилы, и проверить, чтобы

визирная линия была непосредственно на нулевой отметке.

 При необходимости корректировки положения визирной линии, ослабить винты в окне указателя, настроить окно указателя

так, чтобы визирная линия была на нулевой отметке ленты (рис. 20), затем затянуть винты.

22. Установить ограждение пилы, как указано ниже.

23. Закрепить магнитный пускатель на дне на левой стороне передней направляющей двумя винтами с шестигранным шлицем

М5-0,8 х 12 с пружинными шайбами 5 мм и плоскими шайбами 5 мм, рис. 21.

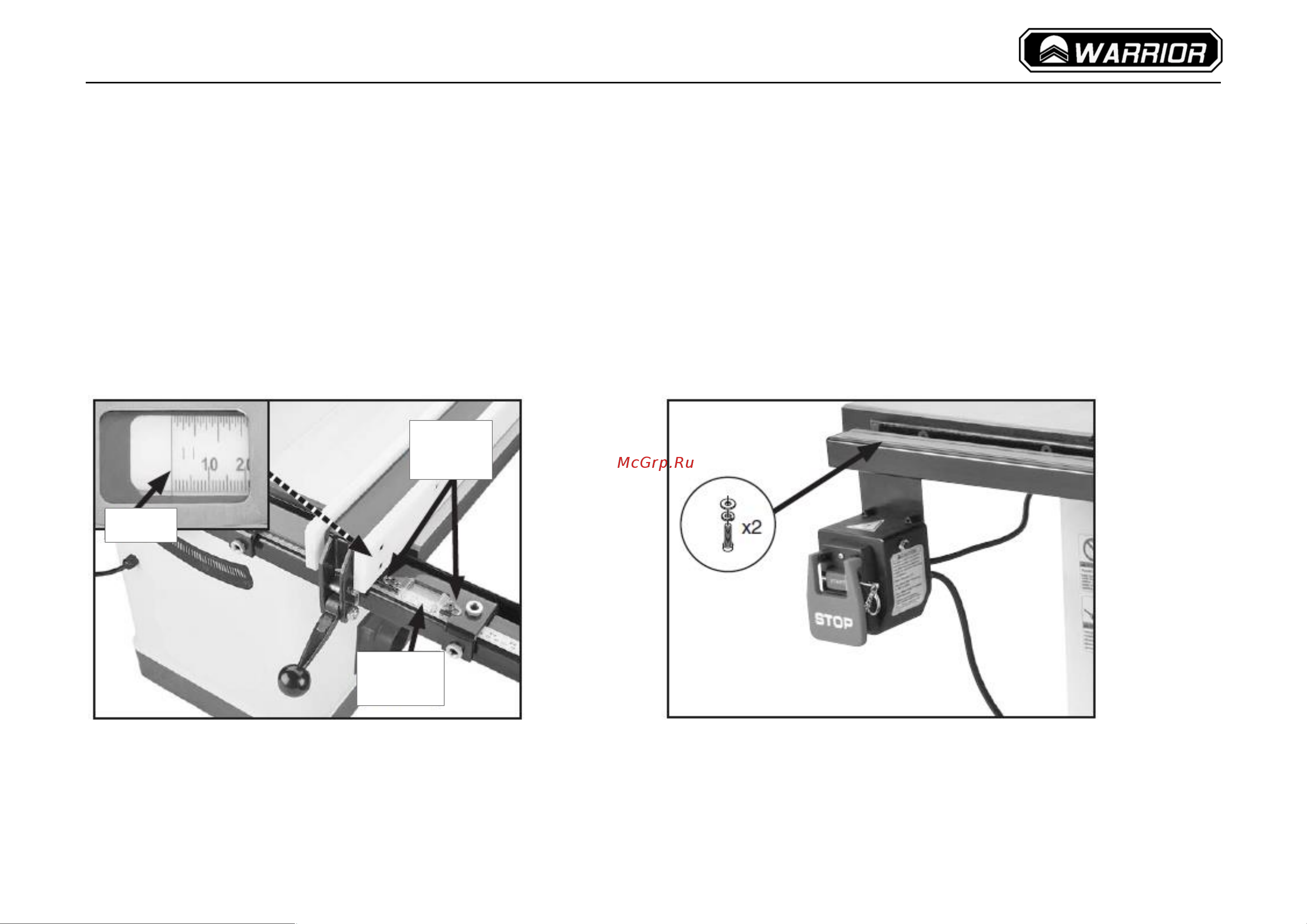

Рис. 20. Совмещение ленты направляющей с указателем

шкалы

Рис. 21. Установленный магнитный пускатель

Линия

Винты

Окно

указателя
