ОСТОРОЖНО!

Для обеспечения надлежащей работы распорку не должна изгибаться или неверно устанавливаться относительно пилы.

При случайном изгибе распорки её следует выпрямить или заменить. Применение изогнутой или неотрегулированной

распорки повышает риск отбрасывания. Ниже приводится порядок регулировки распорки.

Установка ограждения пилы и распорки

1. Отсоединить циркулярную пилу от сети.

2. Поставить вставку стола.

3. Выдвинуть рифлёную рукоятку (рис. 35) и повернуть её так, чтобы она вошла в верхний кронштейн.

4. Надеть распорку ограждения пилы до конца вниз в на регулировочный сухарь, затем повернуть рифлёную рукоятку так,

чтобы она вышла из кронштейна, а установочный штифт вошёл в отверстие по центру распорки.

5. Потянуть распорку вверх для проверки её фиксации.

Ограждение пилы при надлежащей установке должно быть налажено так, как показано на рис. 36. Оно должно свободно

поворачиваться вверх и вниз, а также возвращаться к столу в положение покоя. Также оно должно поворачиваться вверх

достаточно высоко для приёма заготовки.

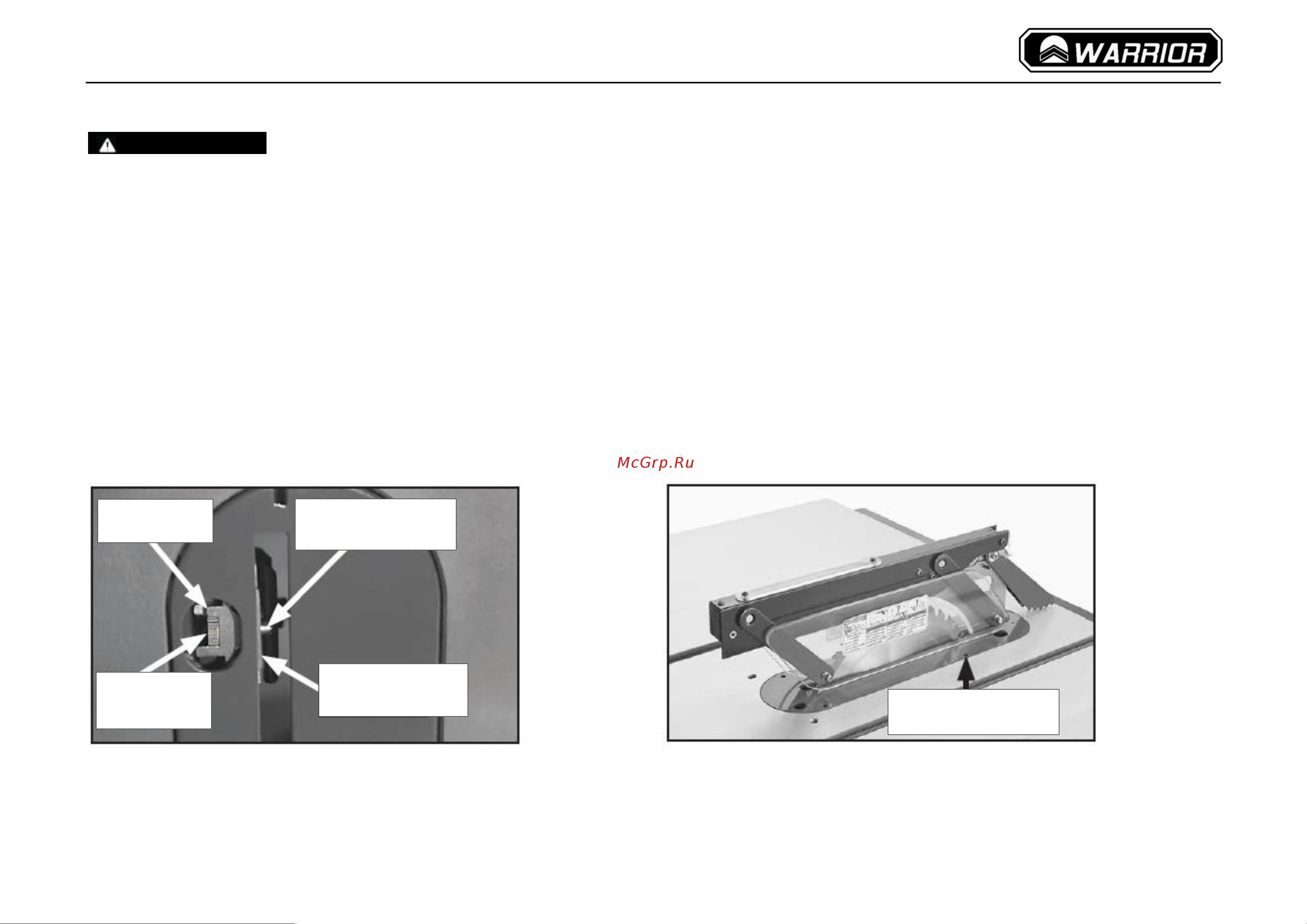

Рис. 35. Рифлёная рукоятка, используемая для крепления

распорки

Рис. 36. Установленное ограждение пилы

Установочный

штифт

Кронштейн

Рифлёная

рукоятка

Регулировочный

сухарь

Винт с потайной

головкой
